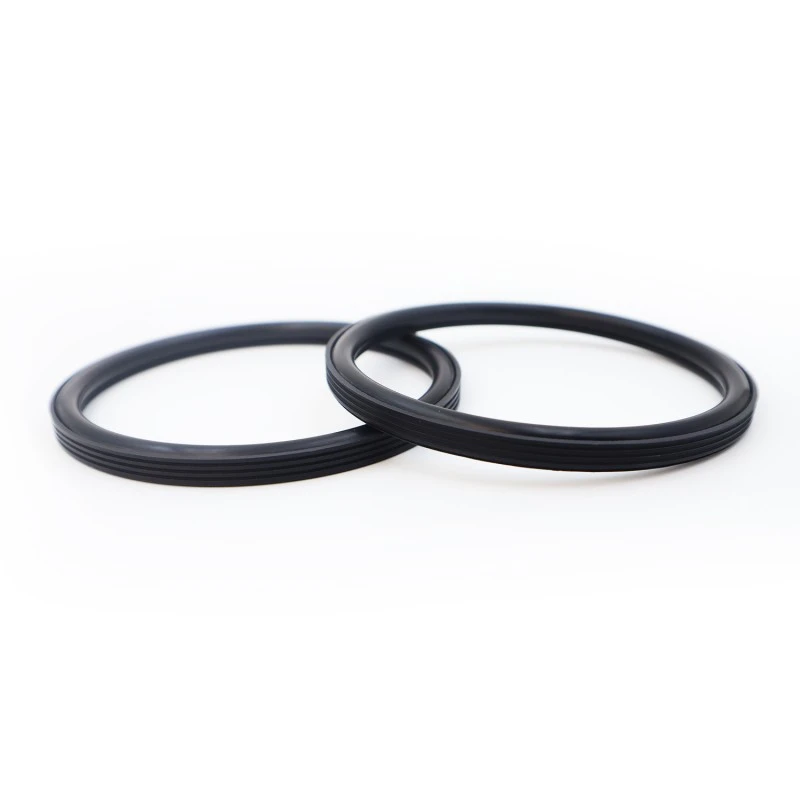

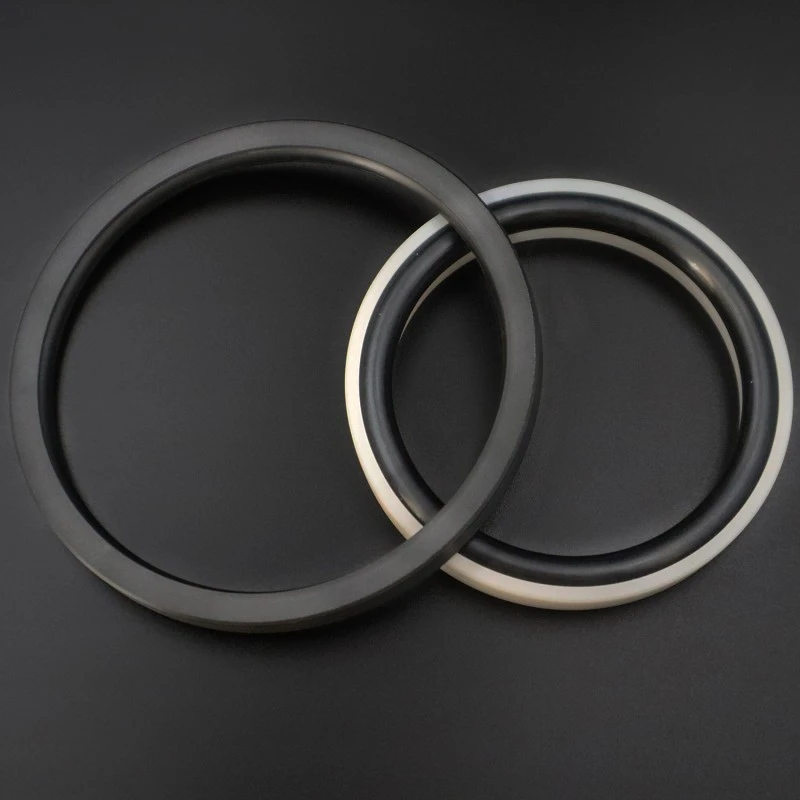

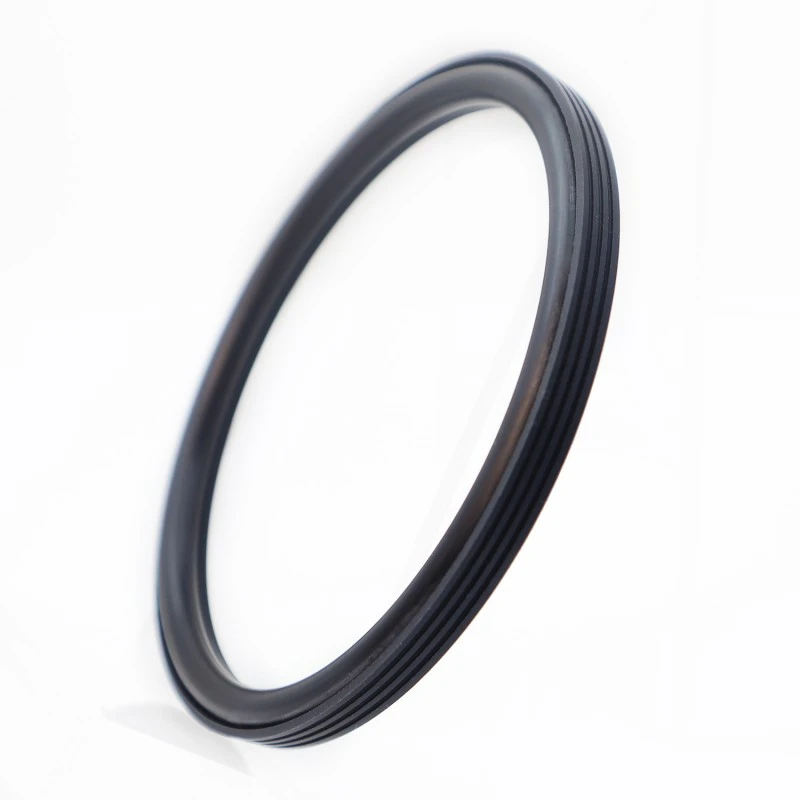

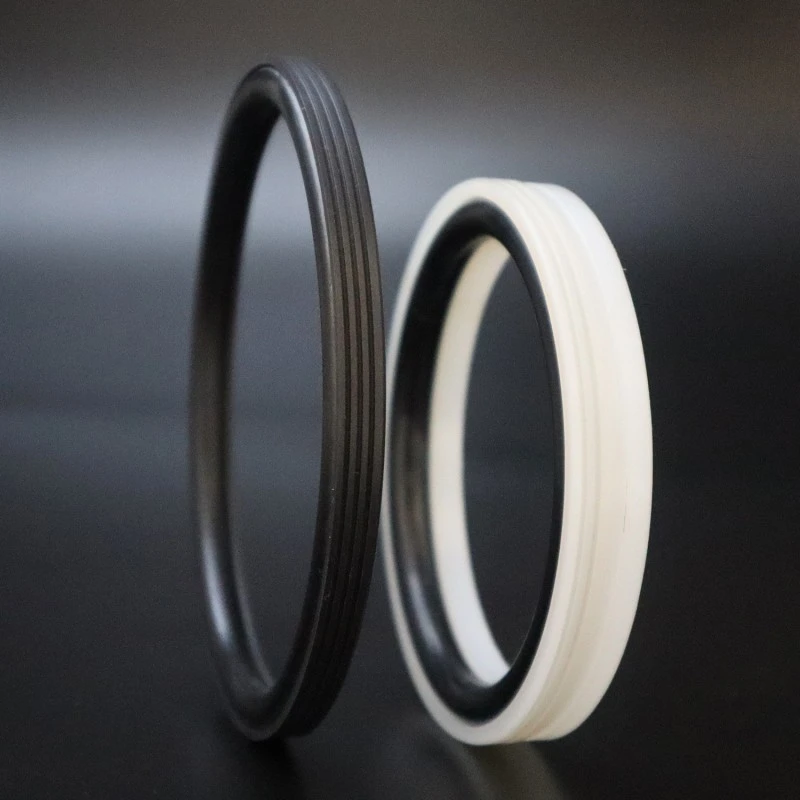

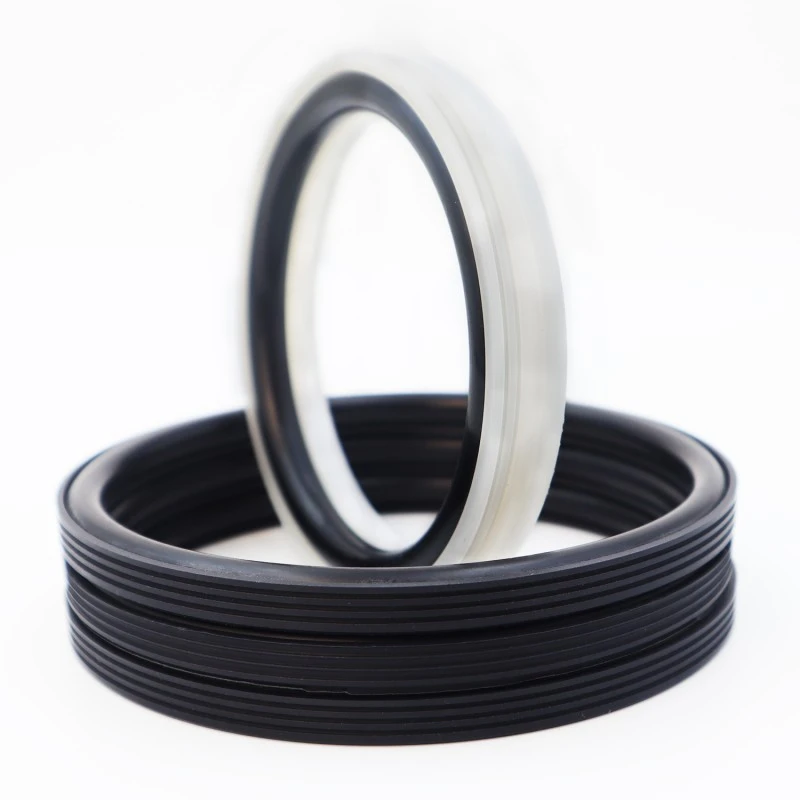

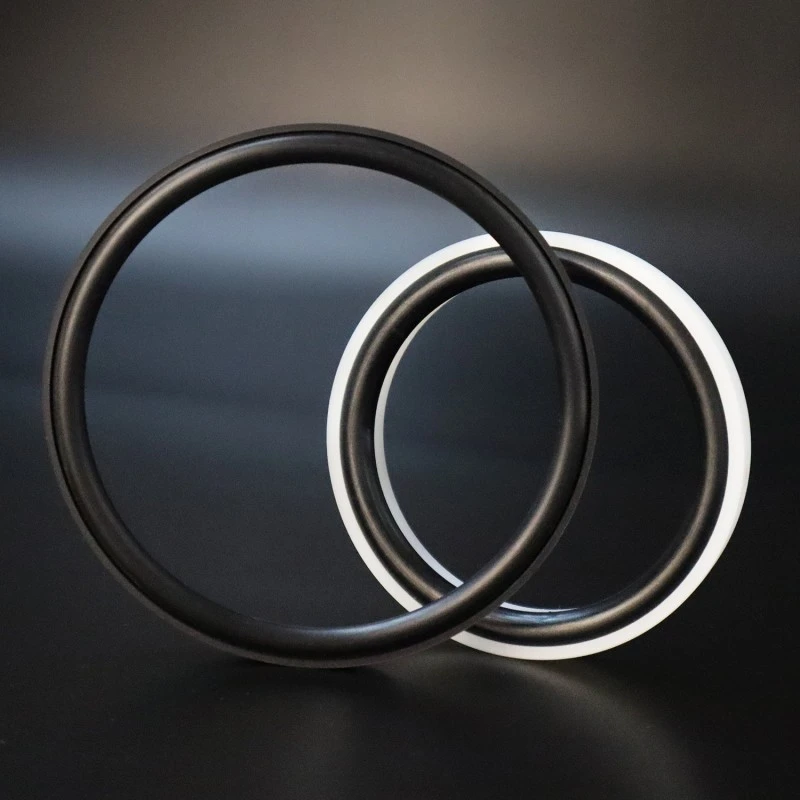

Garnitura de etanșare, proiectată și fabricată de Fabrica de etanșare Ruichen, este potrivită pentru etanșarea unidirecțională în aplicații hidraulice cu mișcare alternativă și rotativă. Are o durată de viață lungă, frecare scăzută, performanță excelentă de etanșare, structură compactă și instalare, utilizare și întreținere ușoară. Buza de etanșare specială și grosimea optimizată a garniturii asigură o performanță excelentă de etanșare chiar și în medii dure, cum ar fi mortul de ciment.
|
Presiune/MPa |
Temperatura/°C |
Viteza / m/s |
Mediu |
|
|
mișcare alternativă |
Mișcare de rotație |
|||
|
≤100 |
-35 până la +100°C (cu inel O NBR) |
≤6 |
≤2 |
Apă, nămol, țiței, ulei hidraulic, emulsie |
|
-20 până la +200°C (cu inel O FKM) |
||||
Selectia materialelor
1. Materialele pentru inele O însoțitoare pot fi selectate dintre: R01 cauciuc nitrilic (NBR), R02 cauciuc fluor (FKM), etc.
2. Materialul inelului de etanșare: Materialul standard este PTFE4, alte materiale disponibile includ PTFE2/PTFE3/PTFE5/UPE/PK1/PK2 etc.
Exemplu de comandă
Model de comandă: RC2062-80*68.3*7.6-PTFE4-R01
Model - Diametrul alezajului * Diametrul canelurii * Lățimea canelurii - Cod material

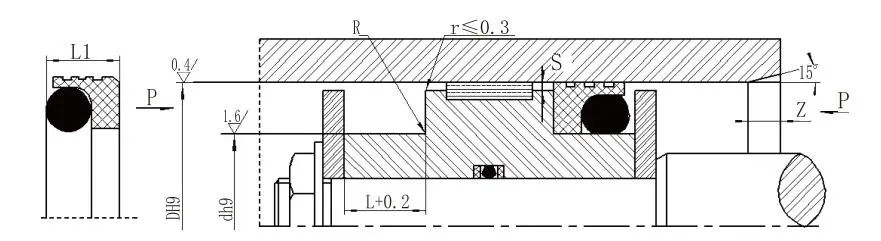

Specificații și parametri (Este disponibilă orice dimensiune din intervalul specificat.)
|
Interval de deschidere Tip standard DH9 RC2062 |
Interval de deschidere Încărcare grea DH9 RC2062-Z |
Diametrul canelurii d h9 |
Lățimea canelurii L+0,2 |
Latimea sigiliului L1 |
Colțuri rotunjite Rmax |
Joc radial Smax |
Teşitură Zmin |
Diametrul firului O-ring |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
8~12.9 |
- |
D-4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~24,9 |
10~12.9 |
D-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25~51,9 |
13~24,9 |
D-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52~127,9 |
25~51,9 |
D-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128~500,9 |
52~127,9 |
D-15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501~1500 |
128~500,9 |
D-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Notă: 1. Pentru alezajul cilindrului ≤ 30 mm, se recomandă un design cu canelură deschisă.
2. Pentru presiuni mai mari de 30 MPa, se recomandă o potrivire H8/f8 pentru spațiul de extrudare.
Capacități complete de testare: Laboratorul nostru central este echipat cu o gamă completă de echipamente de testare, capabile să simuleze performanța produsului în condiții reale de lucru. Elementele de testare includ, dar nu se limitează la:
Inspecție dimensională: Folosind instrumente de măsurare a imaginii 2D de înaltă precizie și mașini de măsurare coordonate pentru a vă asigura că dimensiunile produsului îndeplinesc pe deplin cerințele de toleranță a desenului.
Testare de performanță: inclusiv teste de îmbătrânire la temperatură înaltă, teste de temperatură scăzută, teste de rezistență la ulei/medie, teste de rezistență la uzură, teste de presiune de spargere etc.
Testarea ciclului de viață: estimarea duratei de viață și a fiabilității produsului prin teste de durabilitate pe banc care simulează condițiile reale de lucru.
