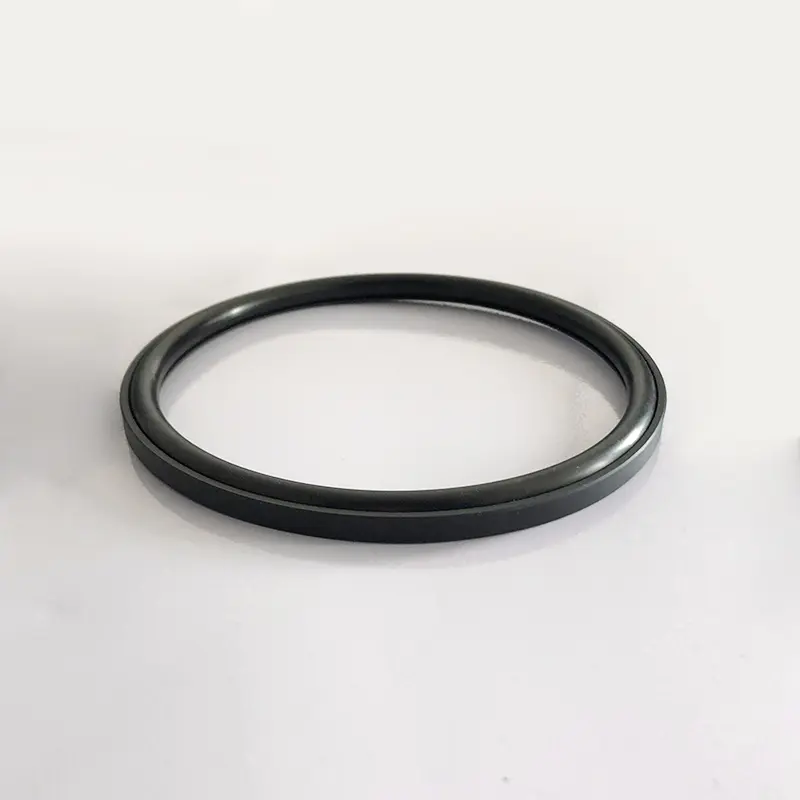

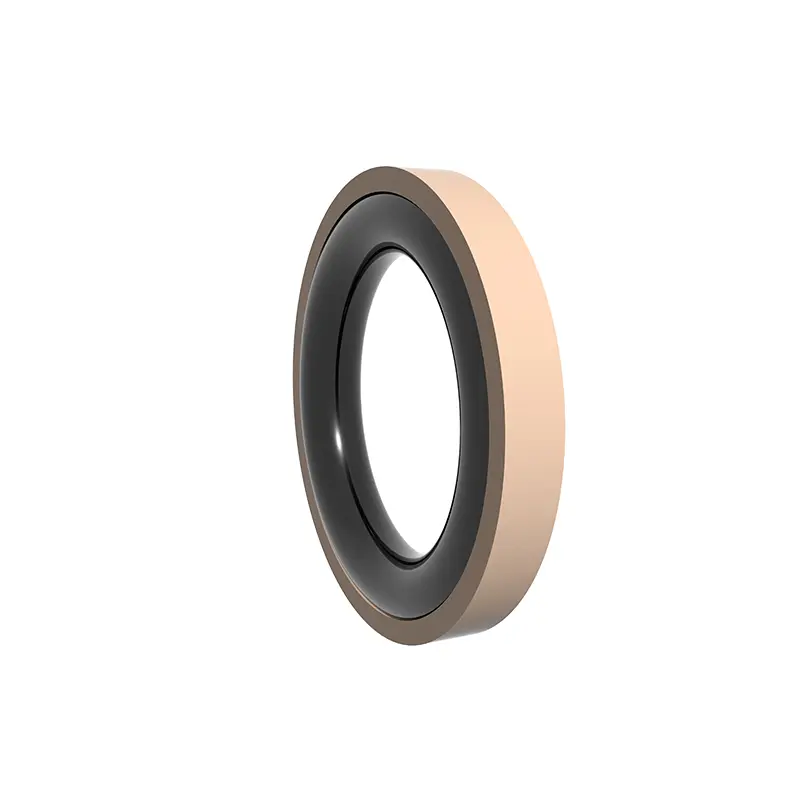

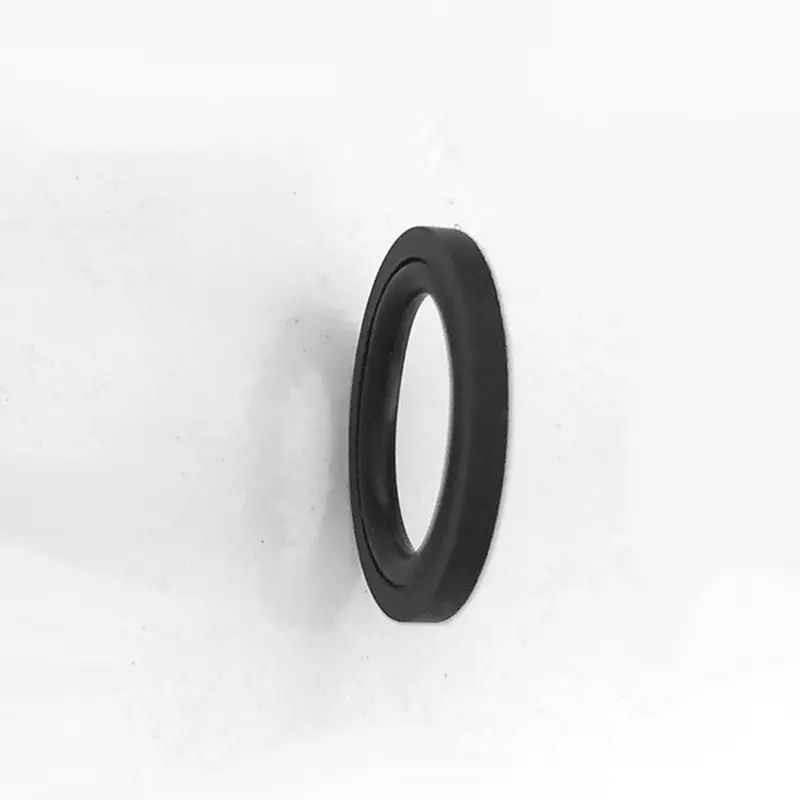

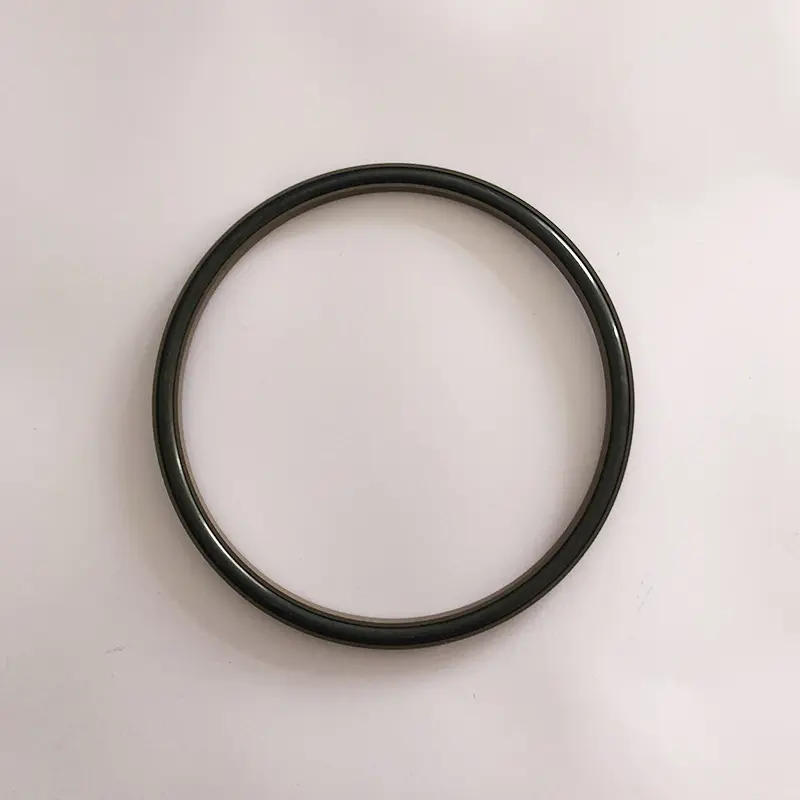

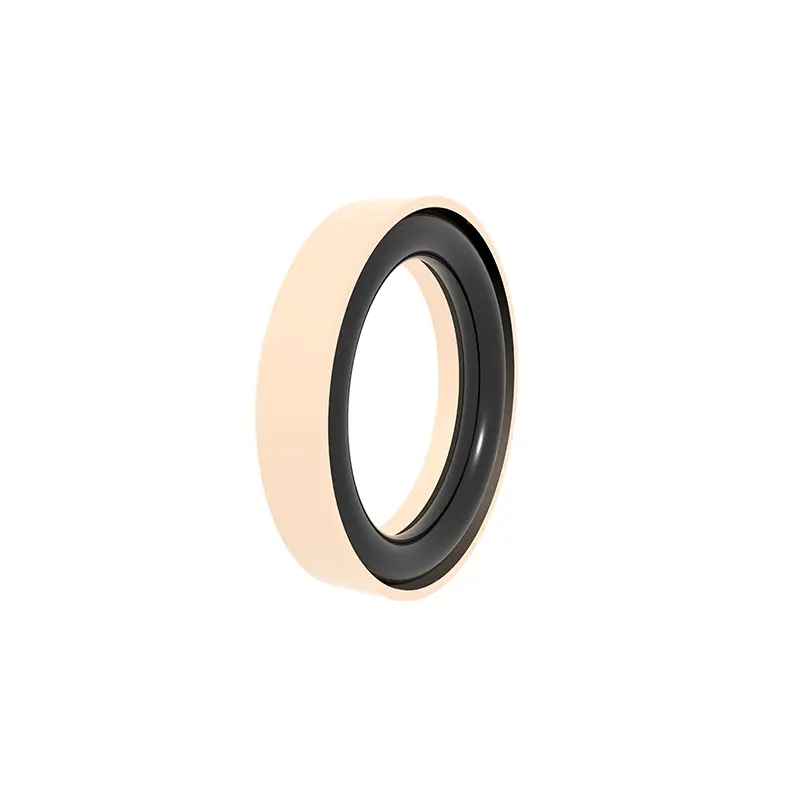

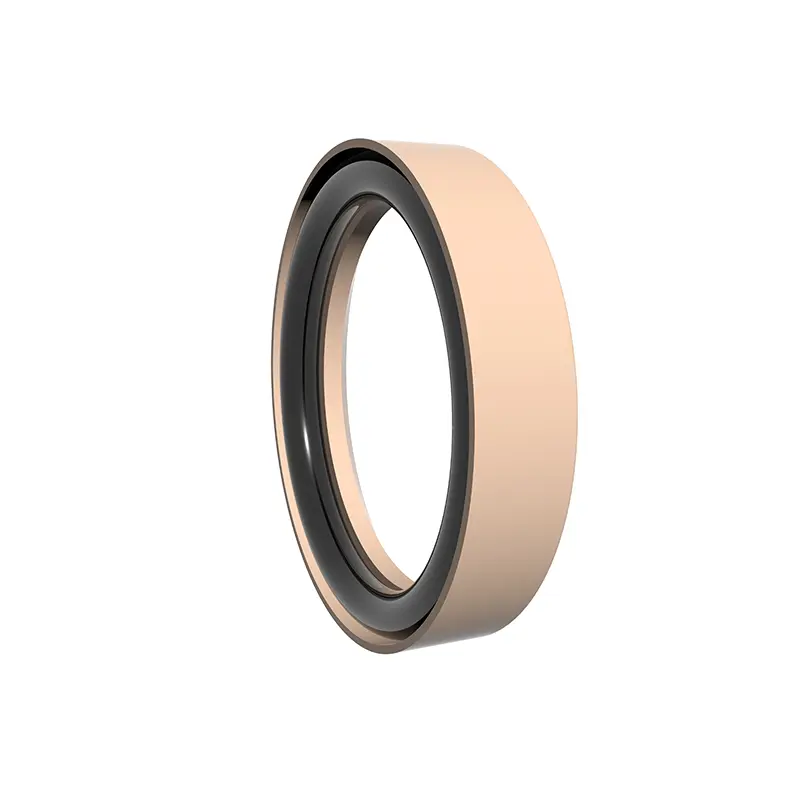

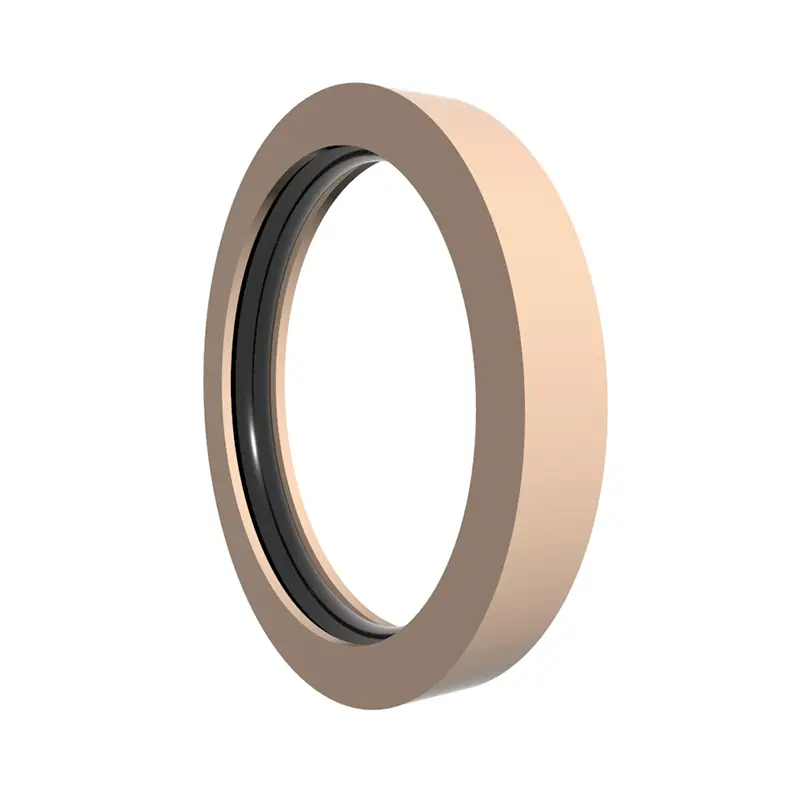

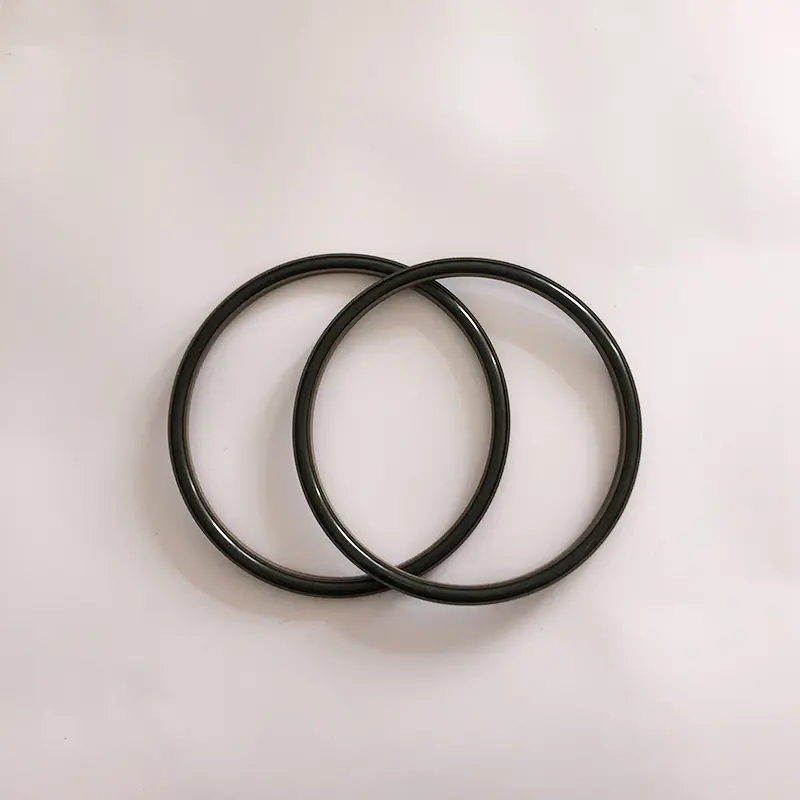

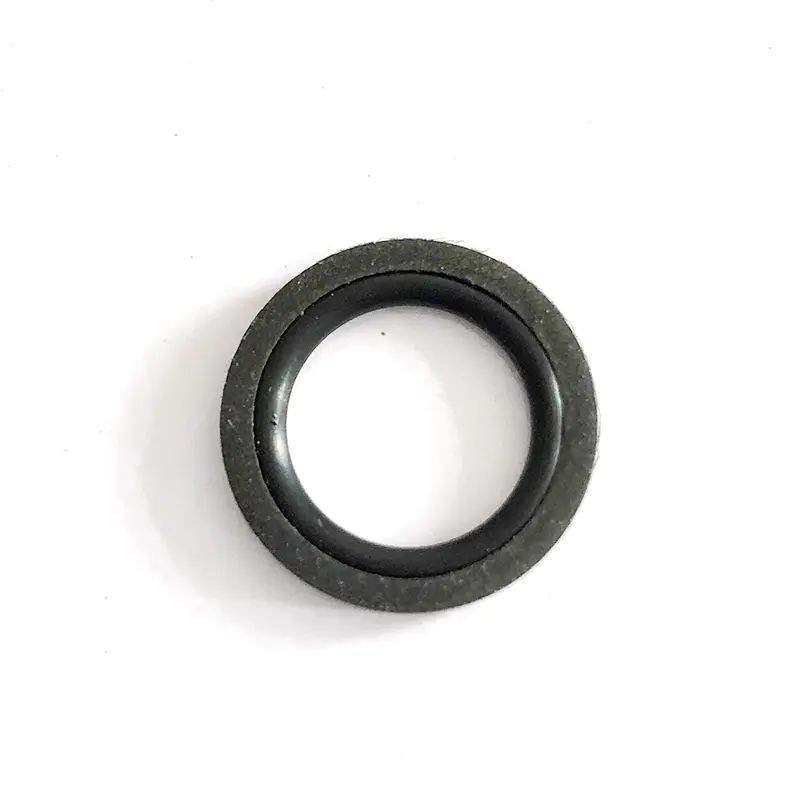

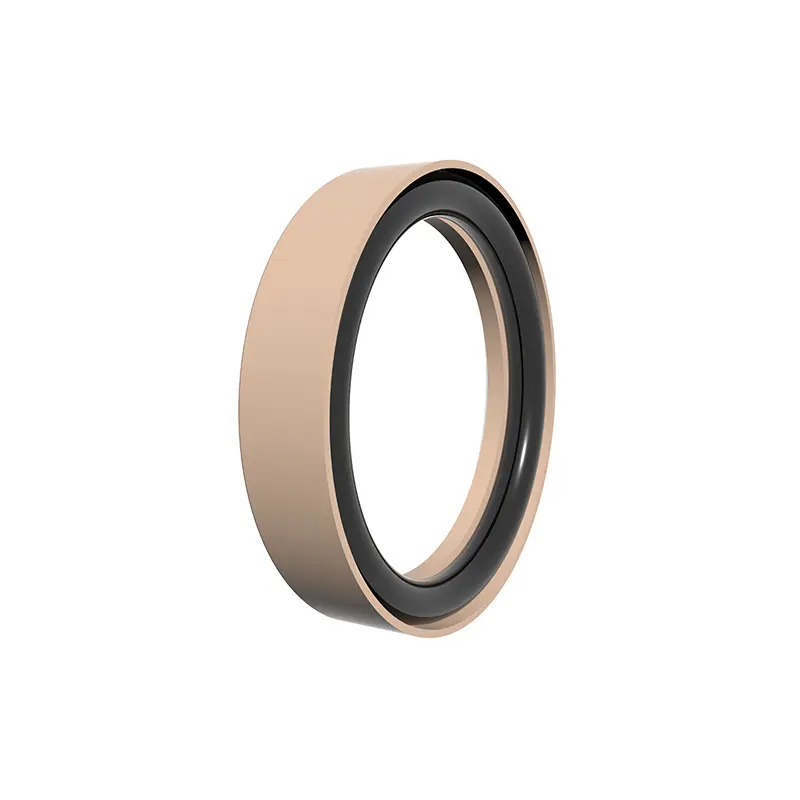

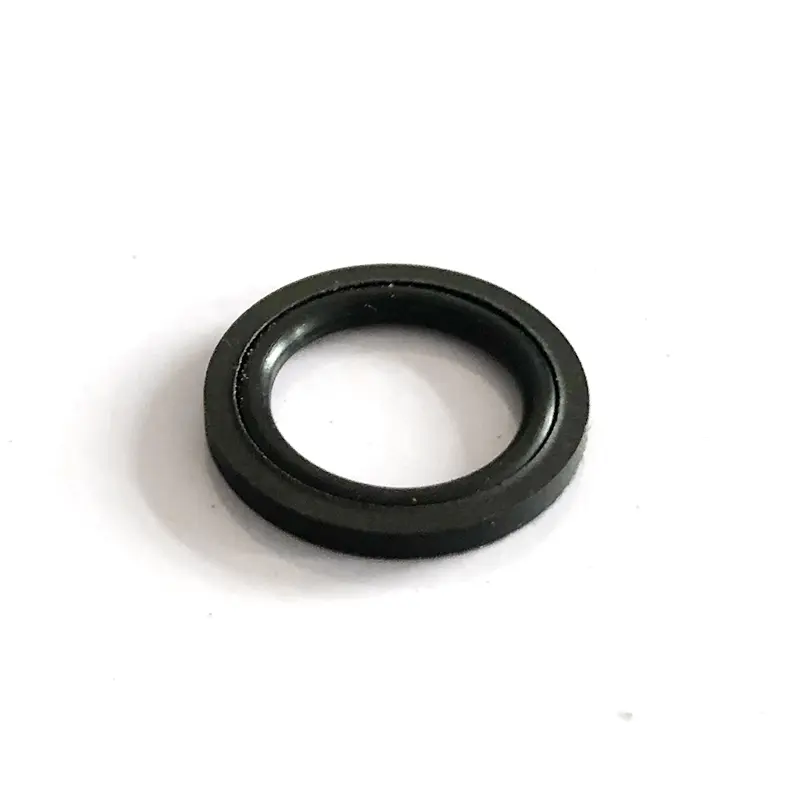

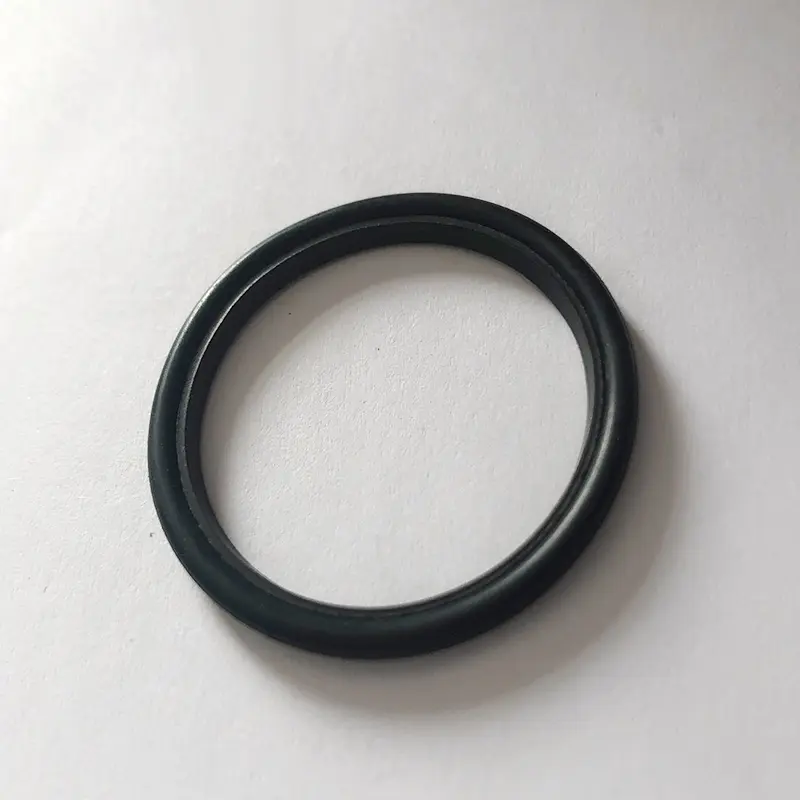

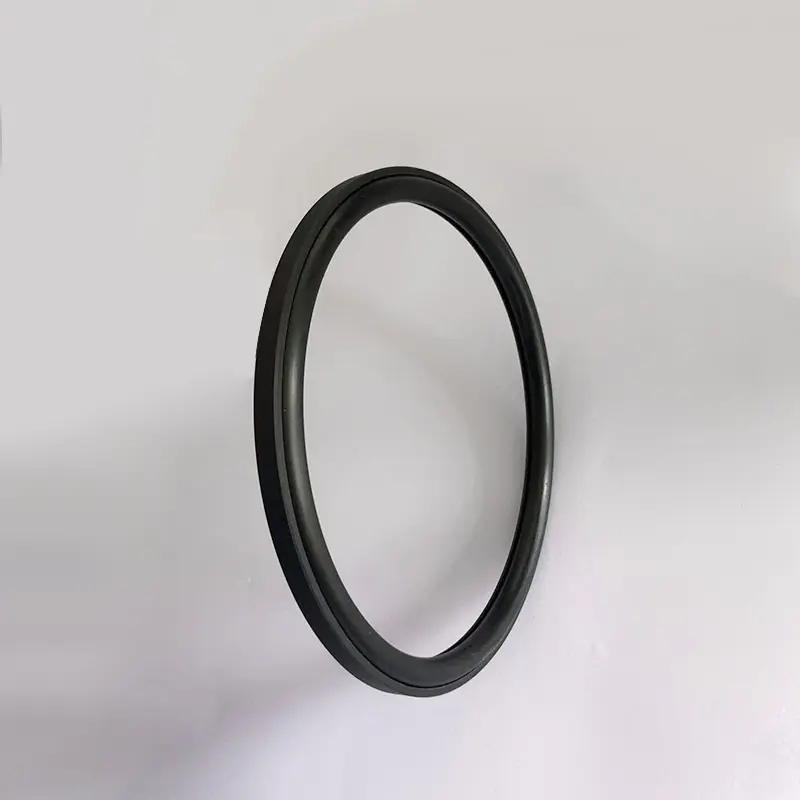

Garniturile noastre de flanșă de la capătul de înaltă presiune Ruichen adoptă un design inovator pentru a oferi o performanță mai bună a produsului. Nucleul este o combinație de material de etanșare în formă specială umplut sau modificat și inel în formă de O (cauciuc), care este potrivit pentru nevoile axiale (capăt), flanșă unidirecțională (presiune) și nevoile de etanșare a presiunii apei.
Garniturile flanșei de înaltă presiune au avantaje semnificative, durata de viață lungă, costurile de întreținere reduse, etanșarea excelentă pentru a preveni scurgerea mediilor, presiunea ridicată și rezistența la presiune ultra-ridicată pentru a satisface condiții de muncă extreme și o structură rafinată pentru o instalare ușoară.
În funcție de diferite condiții de muncă, am făcut modele subdivizate pentru a alege dintre: seria RC2871 (inelul de etanșare în unghi drept și inelul de cauciuc în formă de O) este împărțit în tipuri A și B pentru a face față unor scenarii de presiune diferite; Seria RC2872 (inelul de etanșare în formă de C și inelul de cauciuc în formă de O) este potrivit pentru etanșarea presiunii statice; RC2873 (inel de etanșare în unghi drept și inel de cauciuc în formă de O) este specializat în etanșarea statică cu presiune ultra-ridicată; RC2874 (inelul de etanșare în formă de Y și inelul de cauciuc în formă de O) asigură stabilitatea etanșării presiunii ultra-ridicate; Seria RC2875 (inelul de etanșare în formă de picior și inelul de cauciuc în formă de O) este împărțit în tipuri A și B pentru a răspunde diferitelor nevoi statice de etanșare.
Unele combinații speciale sunt pline de evidenție, cum ar fi inelul de etanșare modificat în formă de picior cu o inel O, care folosește pre-compresie și structură de flanșă pentru a obține o etanșare mai bună la presiuni mai mari și rezistă la presiuni ridicate și ultra-înalte; Același lucru este valabil și pentru combinația de inele și inele O și inele O și inele în formă de C, oferind o soluție fiabilă la problema de etanșare a capătului de înaltă presiune (flanșă) în toate direcțiile.
Caracteristici și aplicații ale produsului:

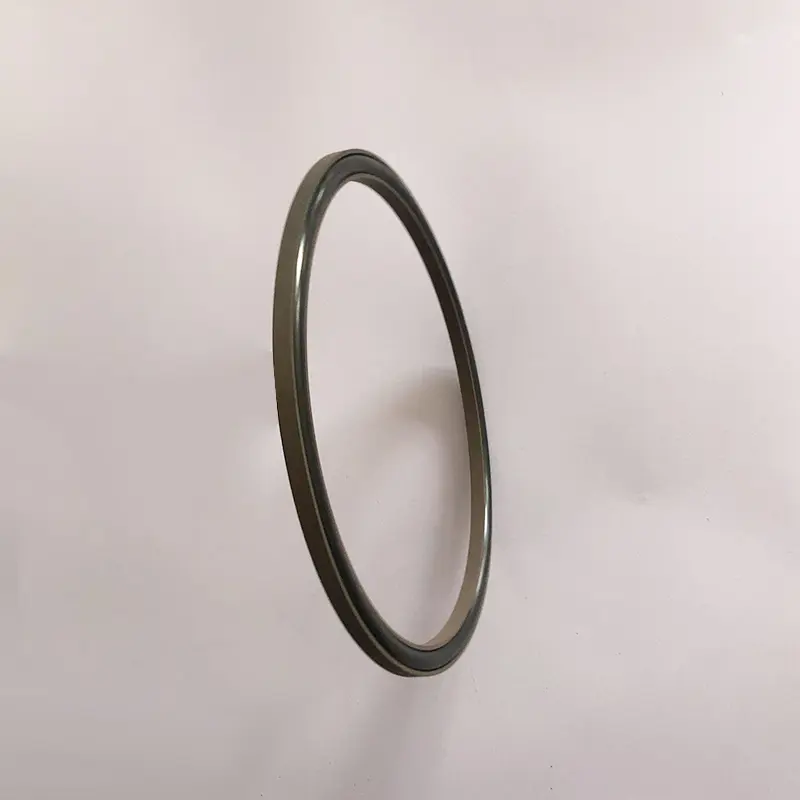

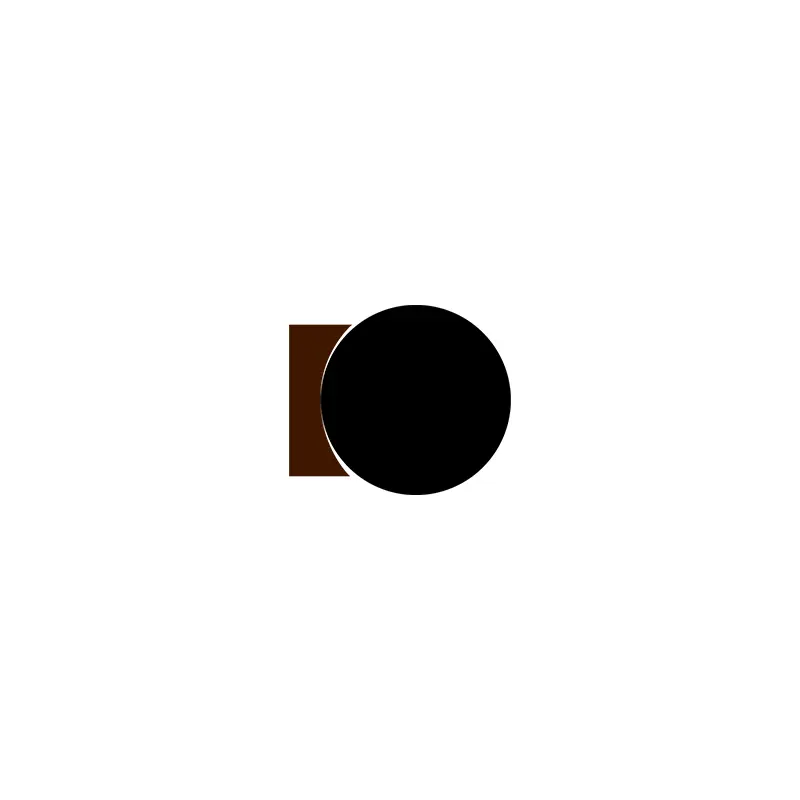

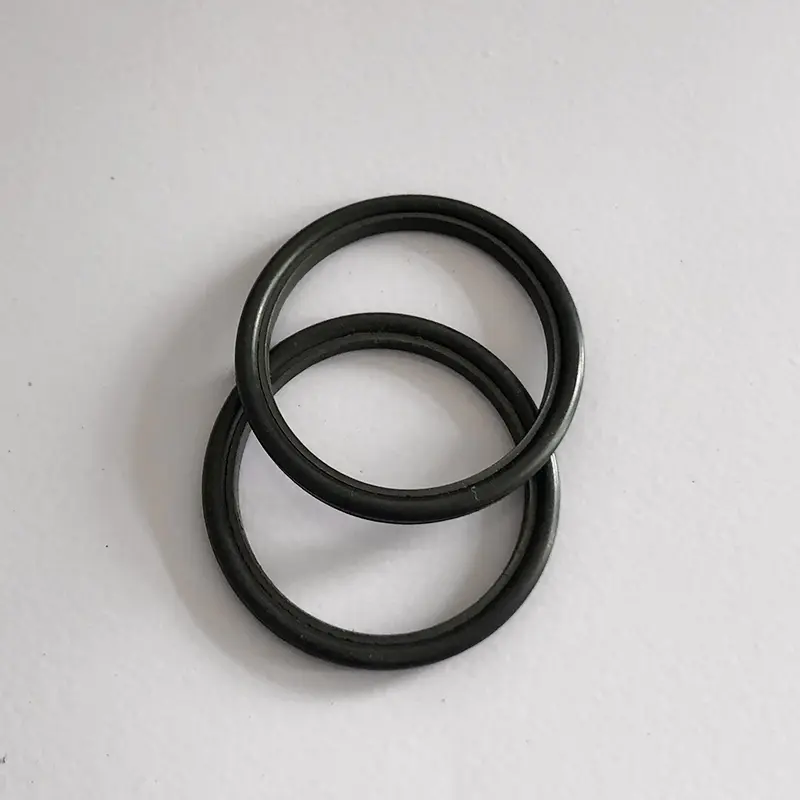

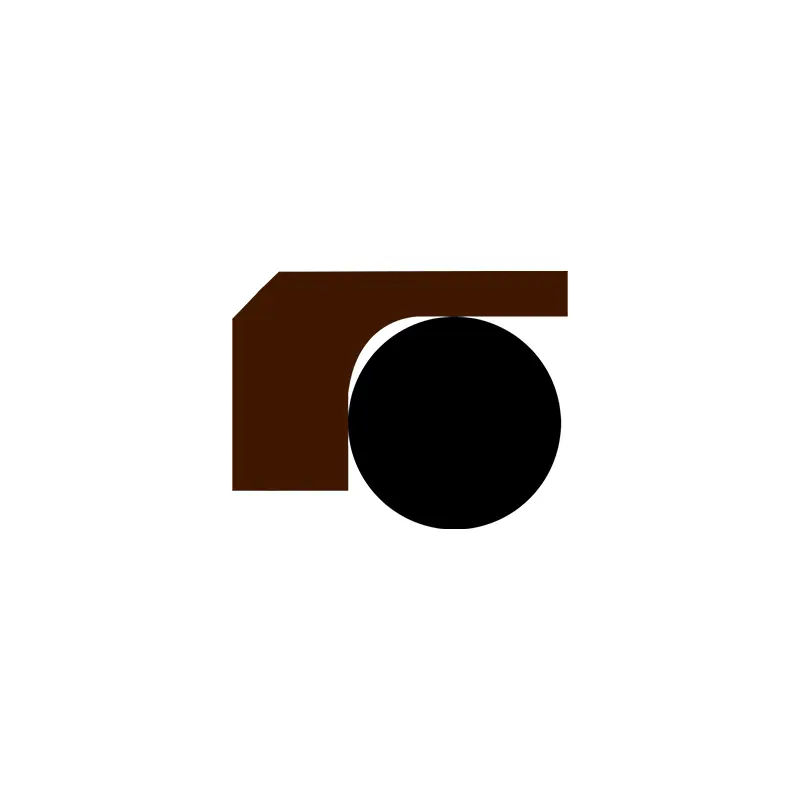

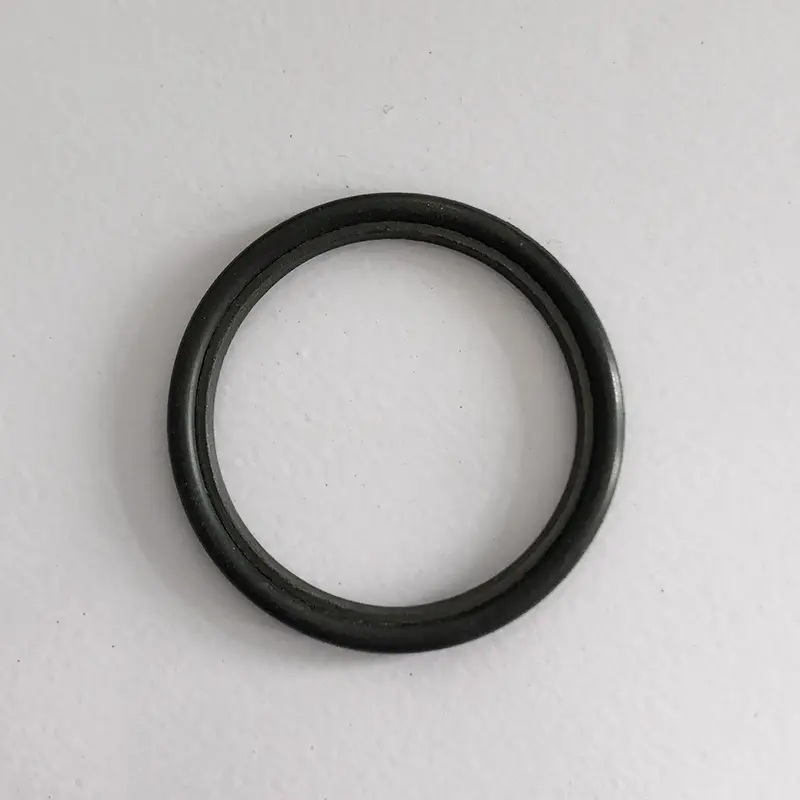

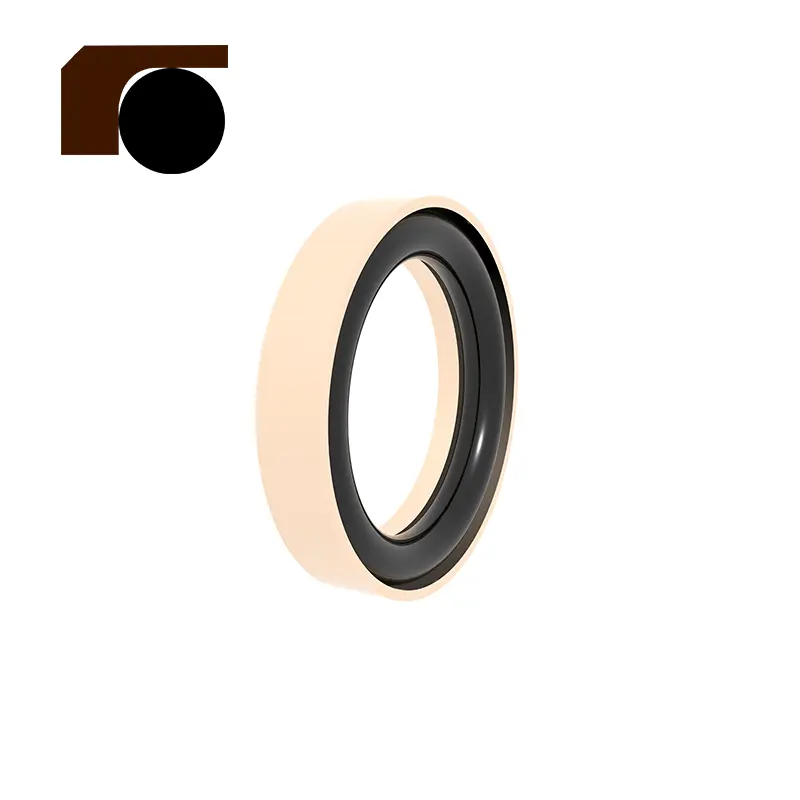

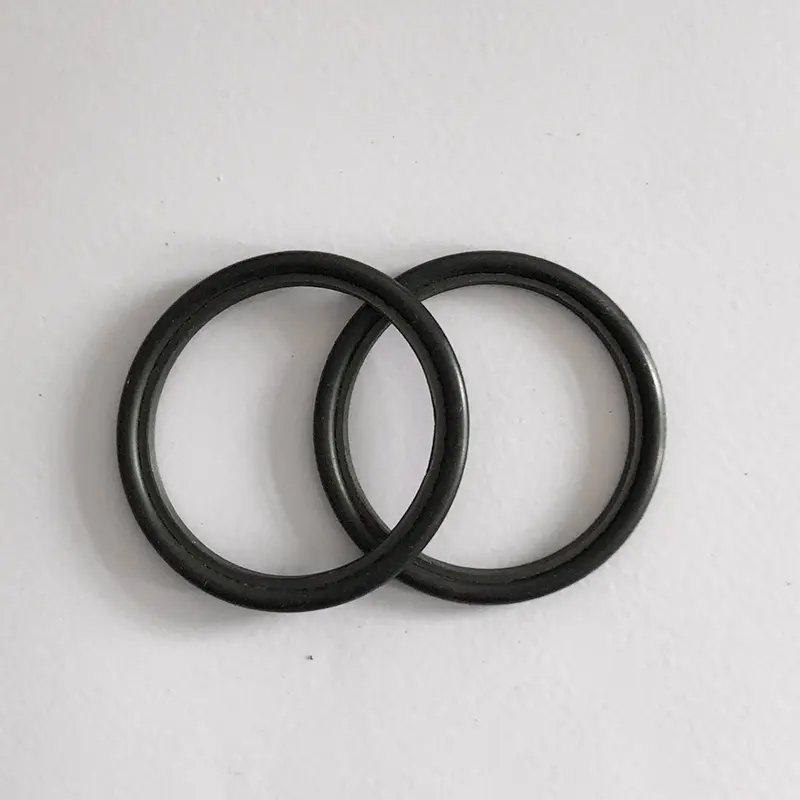

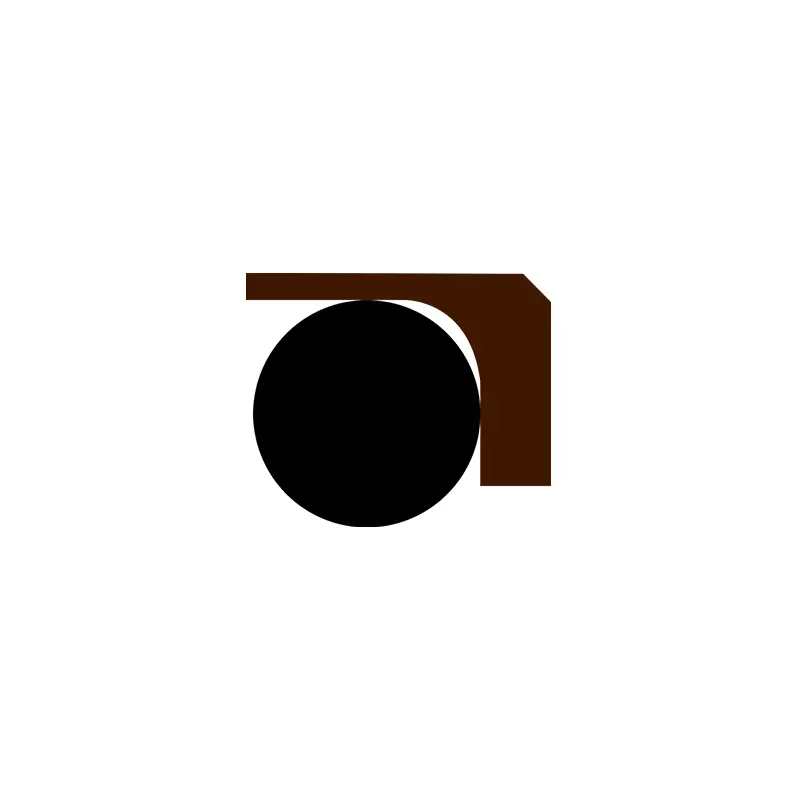

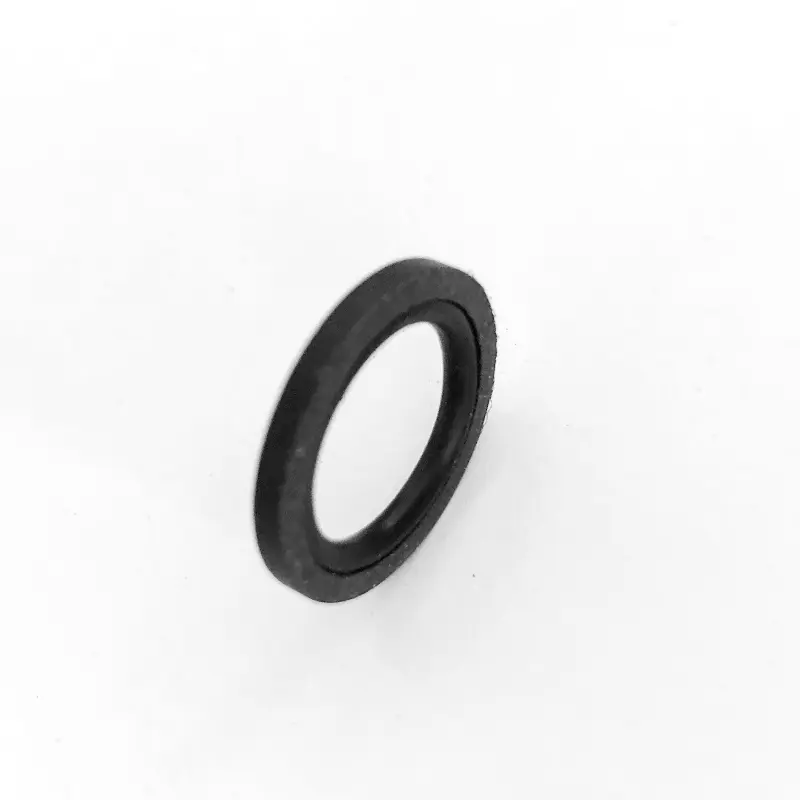

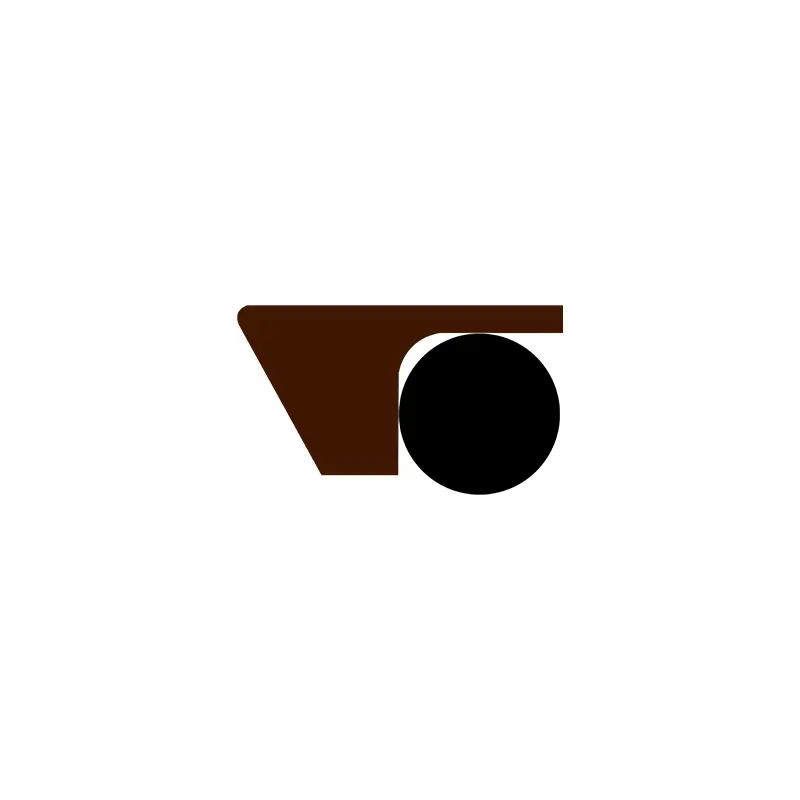

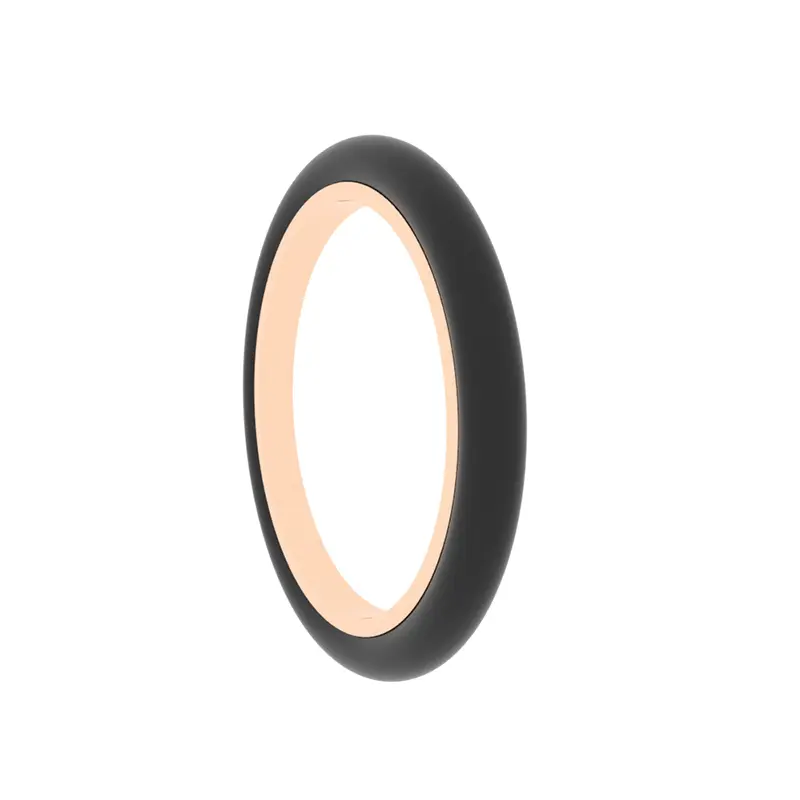

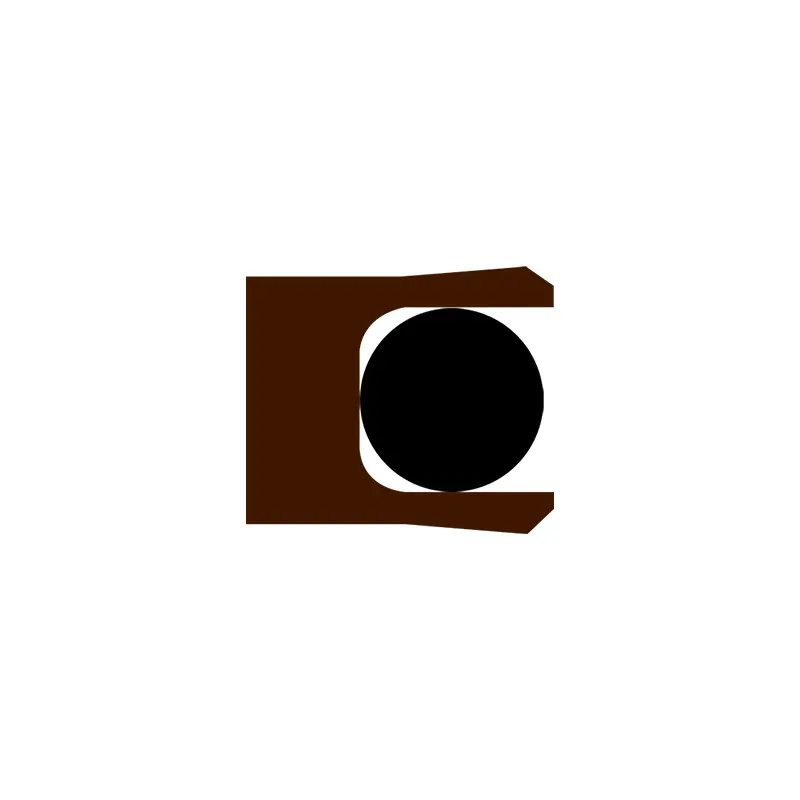

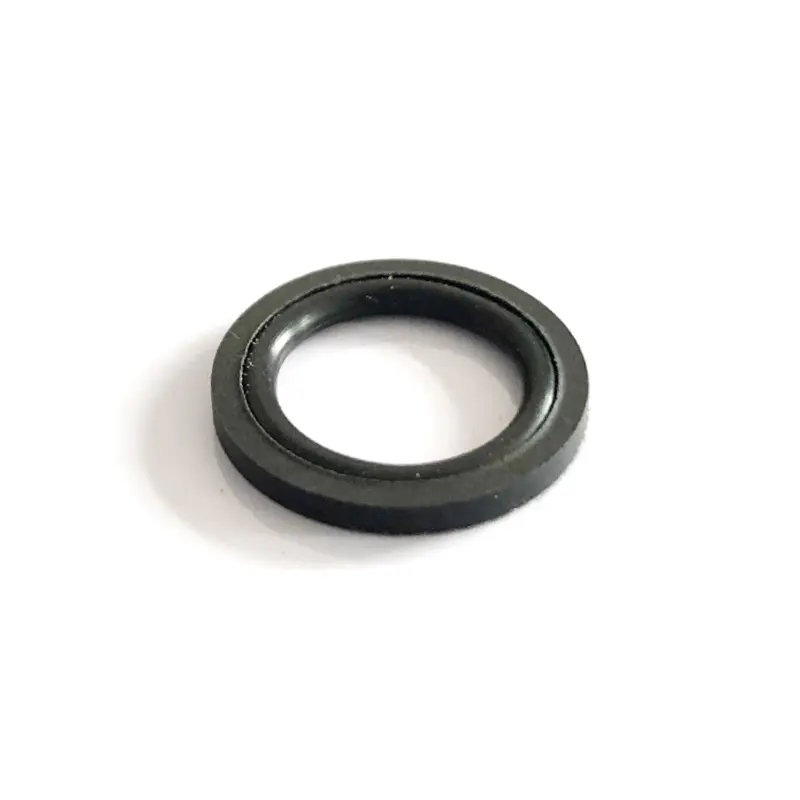

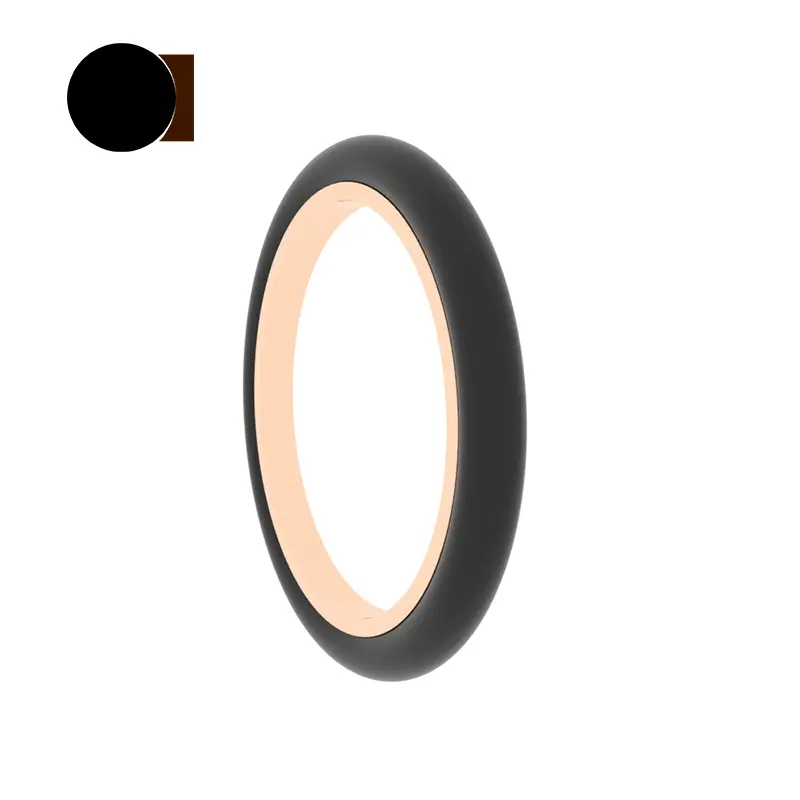

Acest sigiliu este compus dintr-un inel de etanșare din unghi drept din PTFE și un inel O. O inel O este în prealabil comprimată pentru a genera o forță de prindere pentru a obține etanșarea. Forța de prindere a sigiliului crește sub presiune, adică cu cât este mai mare presiunea, cu atât etanșarea este mai bună. Deoarece inelul de alunecare adoptă o structură de coaste laterale, inelul O nu va fi stoarsă și poate rezista la presiune ridicată.

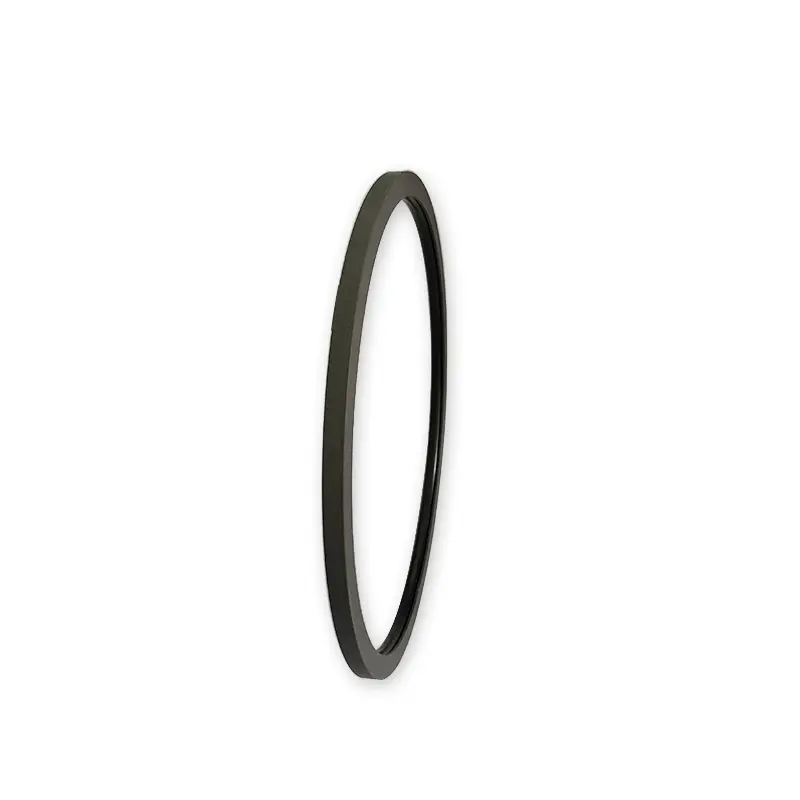

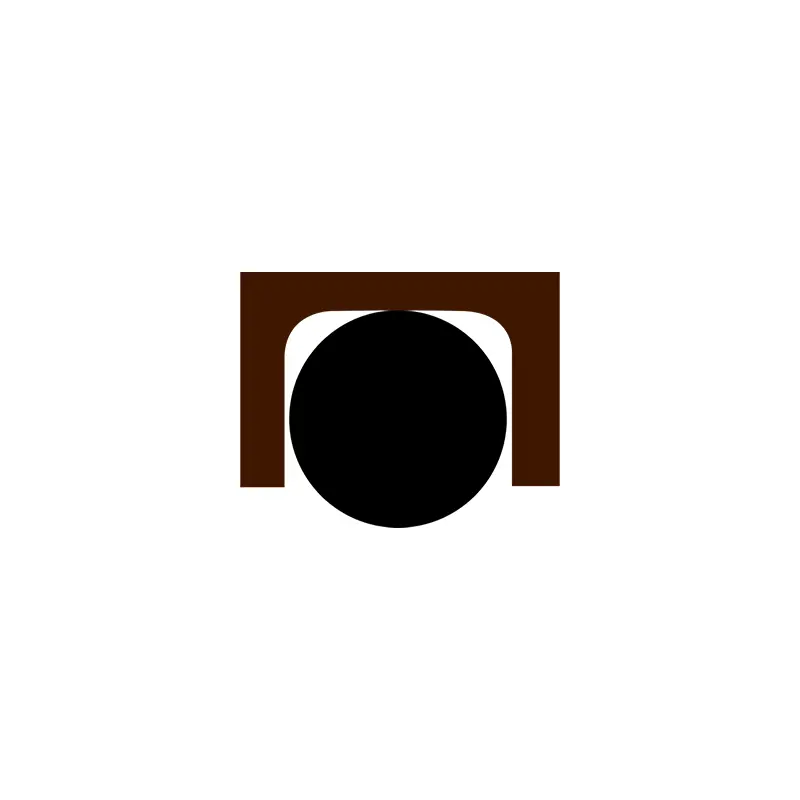

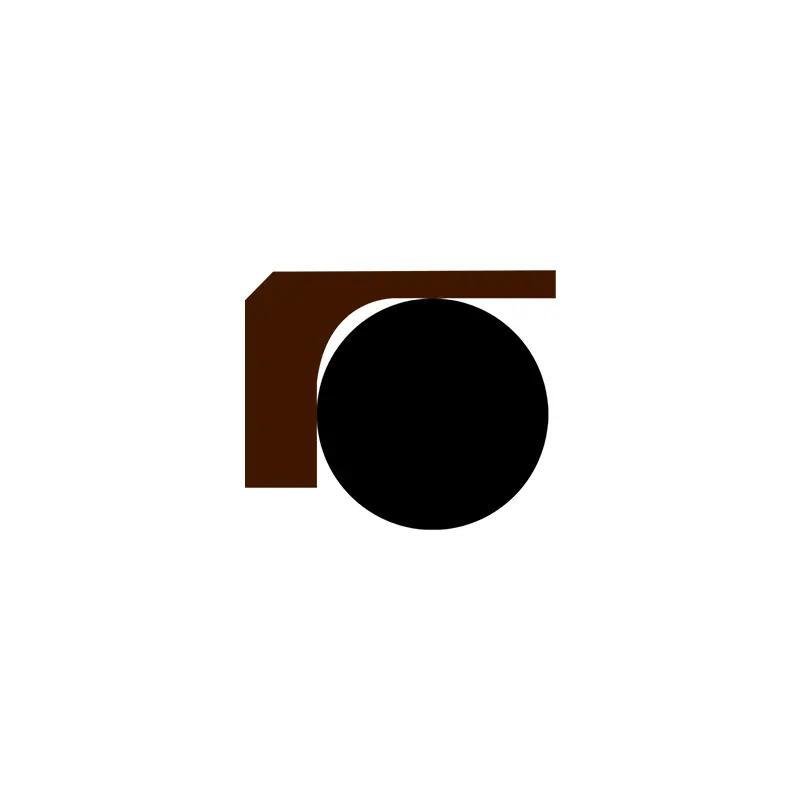

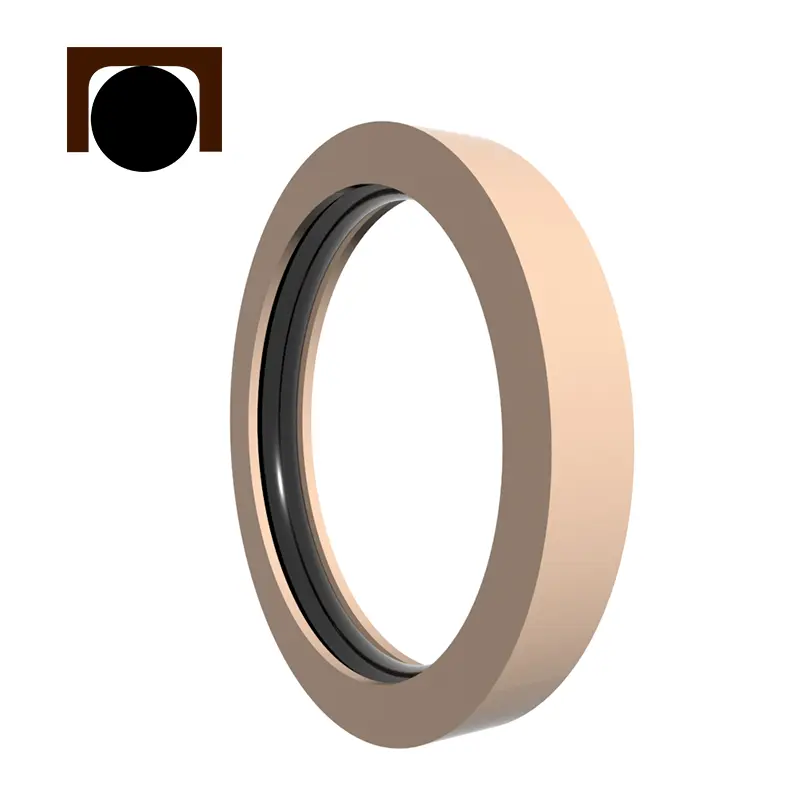

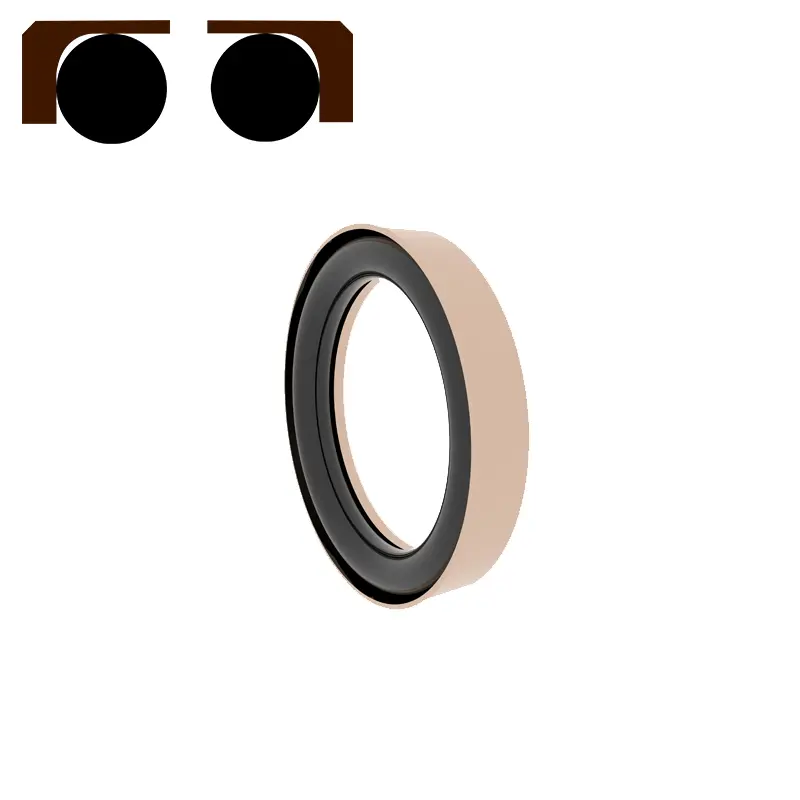

Acest sigiliu este compus dintr-un inel de etanșare în formă de C și un inel O. O inel O este în prealabil comprimată pentru a genera o forță de prindere pentru a obține etanșarea. Forța de prindere a sigiliului crește sub presiune, adică cu cât este mai mare presiunea, cu atât etanșarea este mai bună. Deoarece inelul de alunecare adoptă o structură de coaste cu două fețe, inelul O nu va fi stoarsă și poate rezista la presiune ridicată.

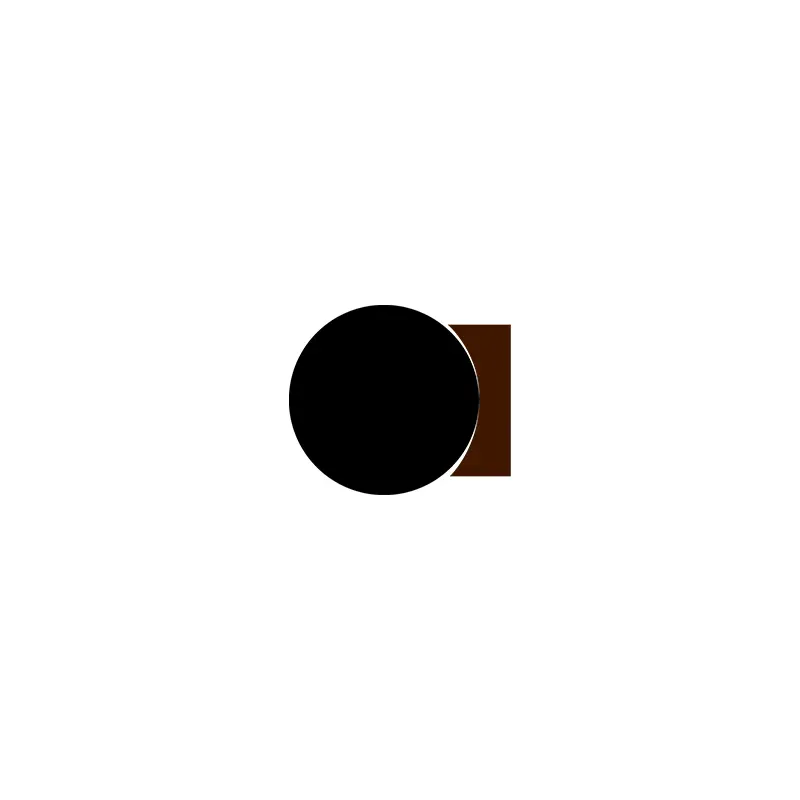

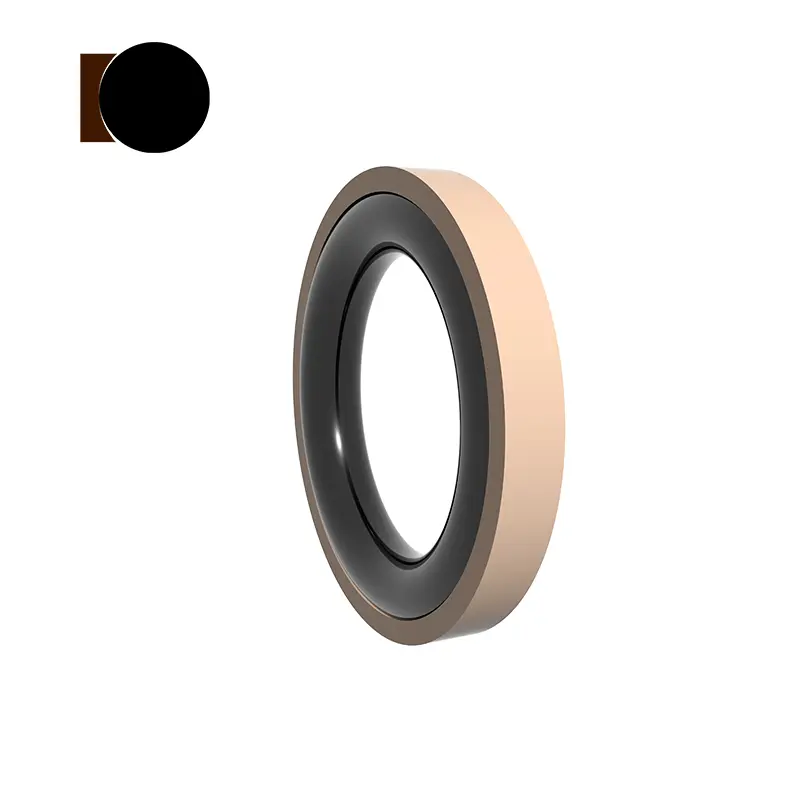

RC2873
RC2874

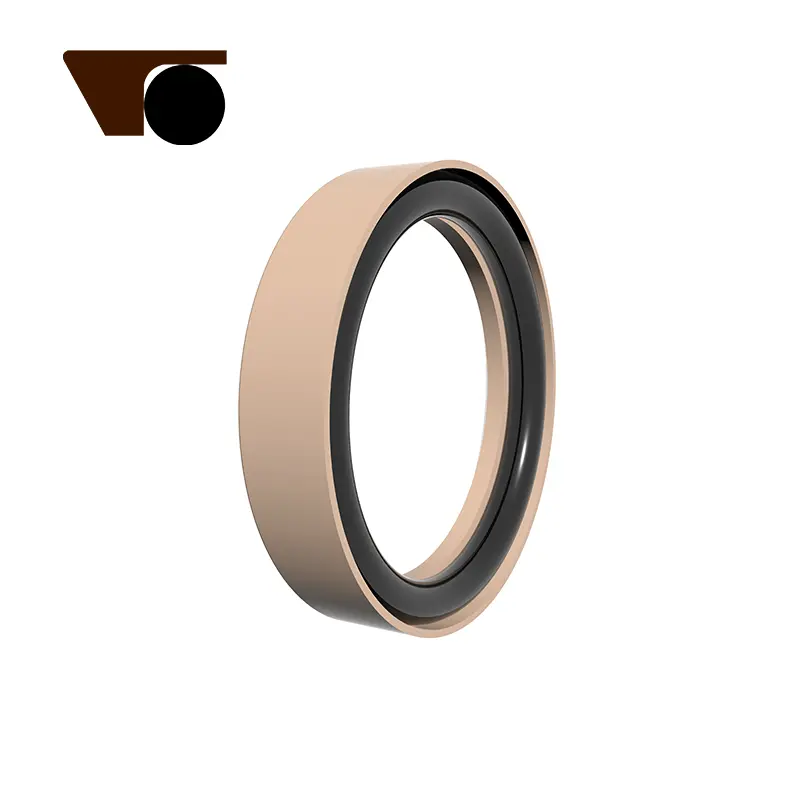

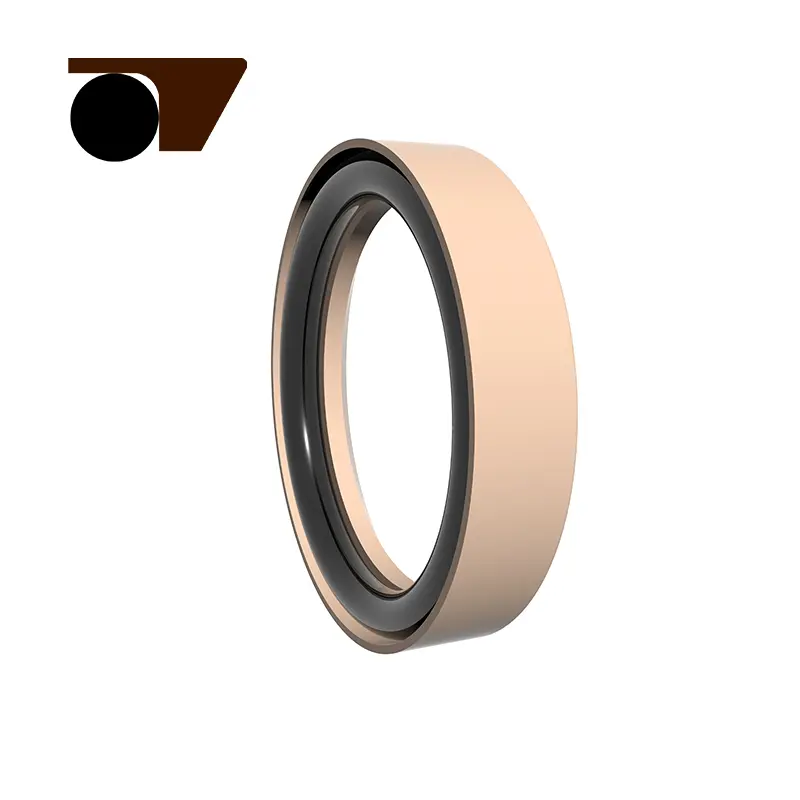

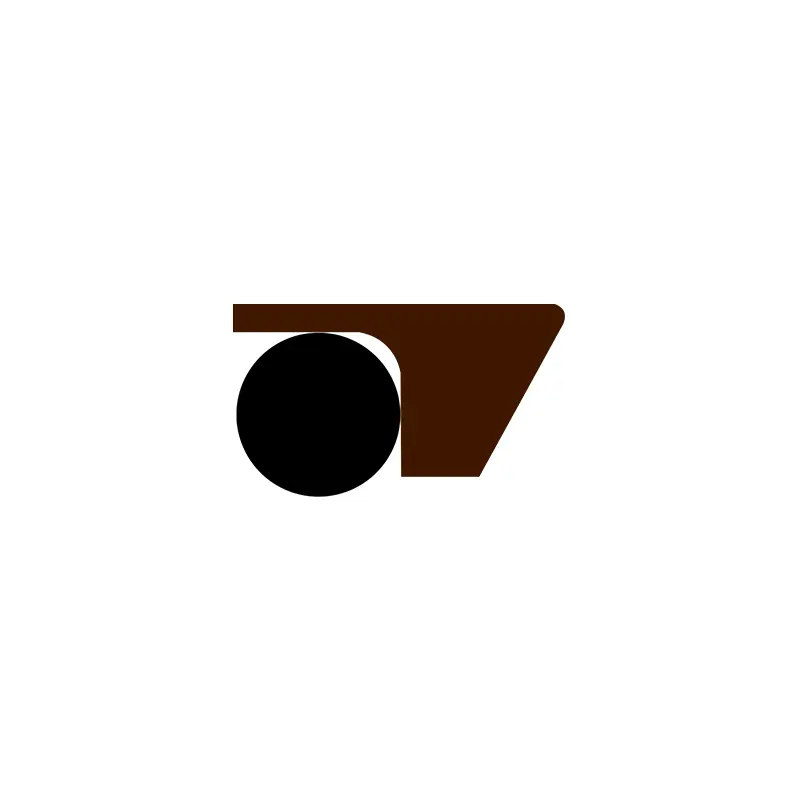

Acest sigiliu este compus dintr-un inel de etanșare în formă de picior din material PTFE modificat și un inel O. O inel O este în prealabil comprimată pentru a genera o forță de prindere pentru a obține etanșarea. Forța de prindere a sigiliului crește sub presiune, adică cu cât este mai mare presiunea, cu atât etanșarea este mai bună. Deoarece inelul de alunecare adoptă o structură de coaste în formă de picior lateral, inelul O nu va fi stoarsă și poate rezista la o presiune ridicată și ultra-înaltă.
Specificații:

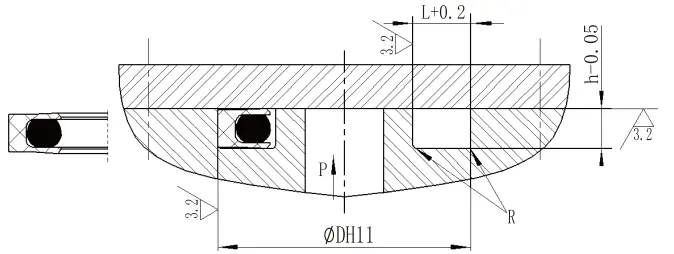

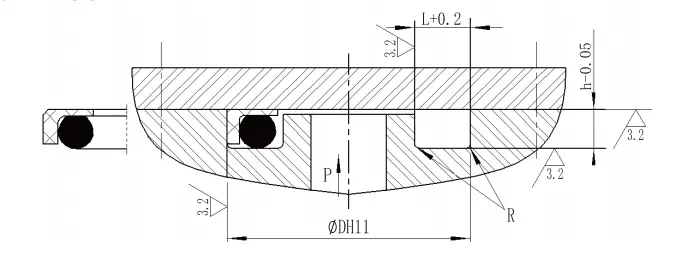

| RC2871-A Specificații de tip intern de presiune (toate specificațiile din intervalul de parametri sunt disponibile) | |||||
| Interval de diametru exterior D H11 |
Adâncimea canelurii h-0.05 |
Lățimea canelurii L+0.2 |
Lățimea canelurii
L1+0,2 Presiune> 80MPa |
Colțuri rotunjite RMAX |
Diametrul sârmei cu inel O. dO |
| 12 ~ 30 | 2.35 | 4.5 | 6.8 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 5.6 | 8.0 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 7.6 | 11.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 10.2 | 12.6 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 12.5 | 15.0 | 0.7 | 8.60 |
| Specificații de tip extern de presiune externă RC2871-B (toate specificațiile din intervalul de parametri sunt disponibile) | |||||
| Interval de diametru exterior DH11 | Adâncimea canelurii h-0.05 |
Lățimea canelurii L+0.2 |
Lățimea canelurii L1+0,2 Presiune> 80MPa |
Colțuri rotunjite RMAX | Diametrul sârmei cu inel O. dO |
| 5 ~ 30 | 2.35 | 4.5 | 6.8 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 5.6 | 8.0 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 7.6 | 11.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 10.2 | 12.6 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 12.5 | 15.0 | 0.7 | 8.60 |

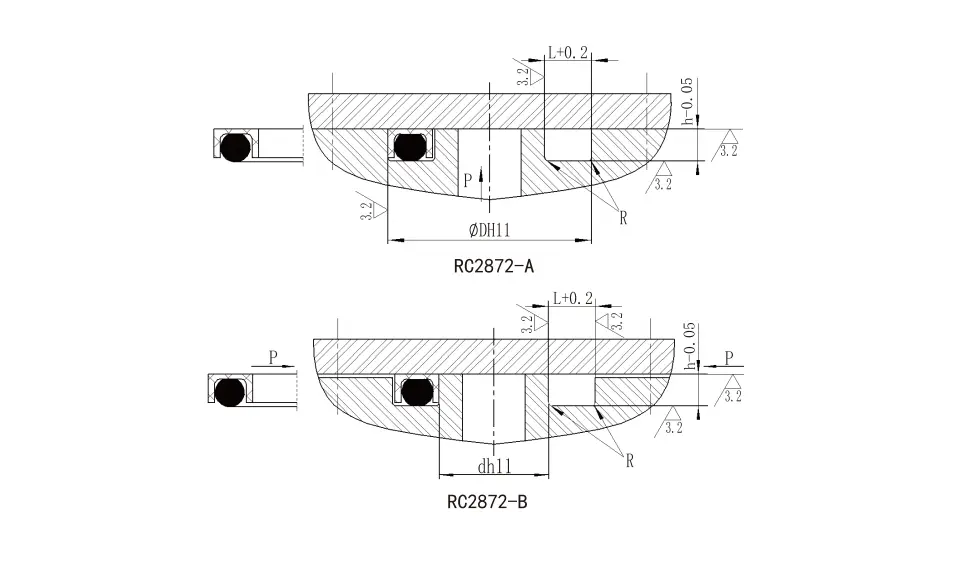

| RC2872-A Specificații de tip intern de presiune (toate specificațiile din intervalul de parametri sunt disponibile) | ||||
| Interval de diametru exterior D H11 |
Adâncimea canelurii h-0.05 |
Lățimea canelurii L+0.2 |
Colțuri rotunjite RMAX |
Diametrul sârmei cu inel O. dO |
| 15 ~ 30 | 2.35 | 5.5 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 9.6 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 11.7 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 13.6 | 0.7 | 8.60 |
| Specificații de tip extern de presiune externă RC2872-B (toate specificațiile din intervalul de parametri sunt disponibile) | ||||
| Interval de diametru exterior D H11 |
Adâncimea canelurii h-0.05 |
Lățimea canelurii L+0.2 |
Colțuri rotunjite R |
Diametrul sârmei cu inel O. dO |
| 5 ~ 30 | 2.35 | 5.5 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 9.6 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 11.7 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 13.6 | 0.7 | 8.60 |
| Interval de diametru exterior IE11 |
Adâncimea canelurii h-0.05 |
Lățimea canelurii L+0.2 |
Colțuri rotunjite RMAX |
Diametrul sârmei cu inel O. dO |
| 15 ~ 28 | 2.80 | 5.5 | 0.4 | 2.65 |
| 29 ~ 54 | 3.55 | 6.6 | 0.4 | 3.55 |
| 55 ~ 128 | 5.30 | 9.1 | 0.5 | 5.30 |
| 129 ~ 499 | 7.20 | 11.8 | 0.6 | 7.00 |
| 500 ~ 1600 | 8.50 | 13.8 | 0.7 | 8.60 |
| Interval de diametru exterior IE11 |
Adâncimea canelurii h-0.05 |
Lățimea canelurii L+0.2 |
Colțuri rotunjite RMAX |
Diametrul sârmei cu inel O. dO |
| 15 ~ 26 | 3.4 | 5.5 | 0.4 | 2.65 |
| 27 ~ 50 | 4.2 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 6.1 | 9.1 | 0.5 | 5.30 |
| 128 ~ 499 | 8.0 | 11.8 | 0.6 | 7.00 |
| 500 ~ 1600 | 9.5 | 15.5 | 0.7 | 8.60 |

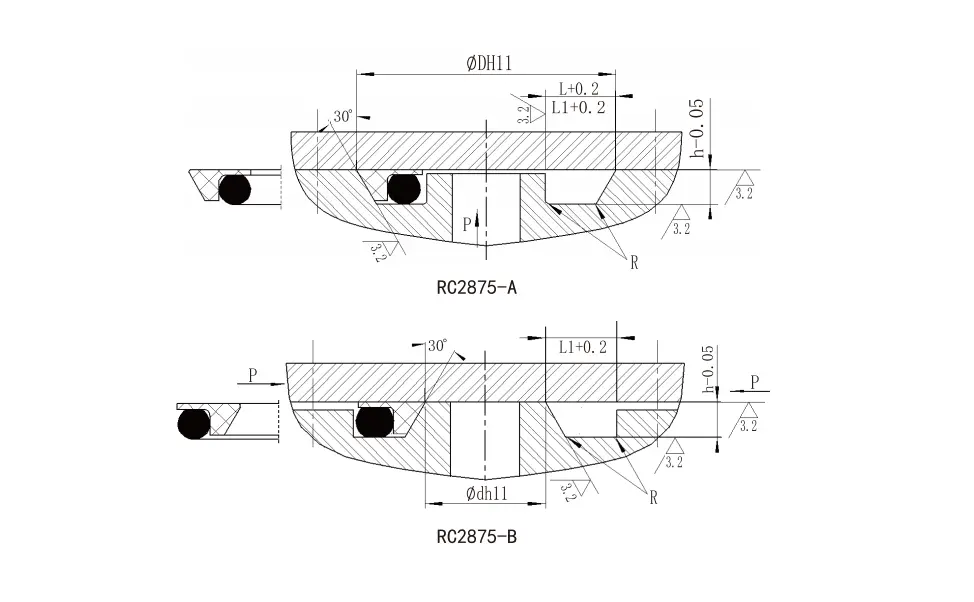

| RC2875-A Specificații de tip intern de presiune (toate specificațiile din intervalul de parametri sunt disponibile) | |||||
| Interval de diametru exterior D H11 |
Adâncimea canelurii h-0.05 |
Lățimea canelurii L+0.2 |
Lățimea canelurii L1+0,2 Presiune> 100MPa |
Colțuri rotunjite RMAX |
Diametrul sârmei cu inel O. dO |
| 17 ~ 50 | 3.1 | 6.6 | 8.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.6 | 10.0 | 12.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.3 | 13.2 | 15.2 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 15.8 | 17.8 | 0.7 | 8.60 |
| Specificații de tip extern de presiune externă RC2875-B (toate specificațiile din intervalul de parametri sunt disponibile) | |||||
| Interval de diametru exterior D H11 |
Adâncimea canelurii h-0.05 |
Lățimea canelurii L+0.2 |
Lățimea canelurii L1+0,2 Presiune> 100MPa |
Colțuri rotunjite RMAX |
Diametrul sârmei cu inel O. dO |
| 5 ~ 40 | 3.1 | 6.6 | 8.6 | 0.4 | 3.55 |
| 41 ~ 127 | 4.6 | 10.0 | 12.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.3 | 13.2 | 15.2 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 15.8 | 17.8 | 0.7 | 8.60 |
| Garnituri de flanșă de capăt de înaltă presiune Condiții de lucru aplicabile | ||||
| Profil | Model | Presiune (MPA) |
Temperatură (℃) | Media |
 |
RC2871-A | ≤300 | -35 ~+100 (potrivirea O-Ring NBR) | Ulei hidraulic, emulsie, apă, gaz etc. |
| -20 ~+200 (potrivirea O-Ring FKM) | ||||
 |
RC2871-B | ≤300 | -35 ~+100 (potrivirea O-Ring NBR) | Ulei hidraulic, emulsie, apă, gaz etc. |
| -20 ~+200 (potrivirea O-Ring FKM) | ||||
 |
RC2872-A | ≤100 | -35 ~+100 (potrivirea O-Ring NBR) | Ulei hidraulic, emulsie, apă, gaz etc. |
| -20 ~+200 (potrivirea O-Ring FKM) | ||||
 |
RC2872-B | ≤100 | -35 ~+100 (potrivirea O-Ring NBR) | Ulei hidraulic, emulsie, apă, gaz etc. |
| -20 ~+200 (potrivirea O-Ring FKM) | ||||
 |
RC2873 | ≤200 | -35 ~+100 (potrivirea O-Ring NBR) | Ulei hidraulic, emulsie, apă, gaz etc. |
| -20 ~+200 (potrivirea O-Ring FKM) | ||||
 |
RC2874 | ≤300 | -35 ~+100 (potrivirea O-Ring NBR) | Ulei hidraulic, emulsie, apă, gaz etc. |
| -20 ~+200 (potrivirea O-Ring FKM) | ||||
 |
RC2875-A | ≤300 | -35 ~+100 (potrivirea O-Ring NBR) | Ulei hidraulic, emulsie, apă, gaz etc. |
| -20 ~+200 (potrivirea O-Ring FKM) | ||||
 |
RC2875-B | ≤300 | -35 ~+100 (inelul dreptunghiular care se potrivește NBR) | Ulei hidraulic, emulsie, apă, gaz etc. |
| -20 ~+200 (potrivirea inelului dreptunghiular FKM) | ||||
 |
RC2879-A | 105 | -35 ~+100 (inelul dreptunghiular care se potrivește NBR) | Ulei hidraulic, emulsie, apă, gaz etc. |
| -20 ~+200 (potrivirea O-Ring FKM) | ||||
 |
RC2875-B | 105 | -35 ~+100 (potrivirea O-Ring NBR) -20 ~+200 (potrivirea O-Ring FKM) |
Ulei hidraulic, emulsie, apă, gaz etc. |
Abordare
