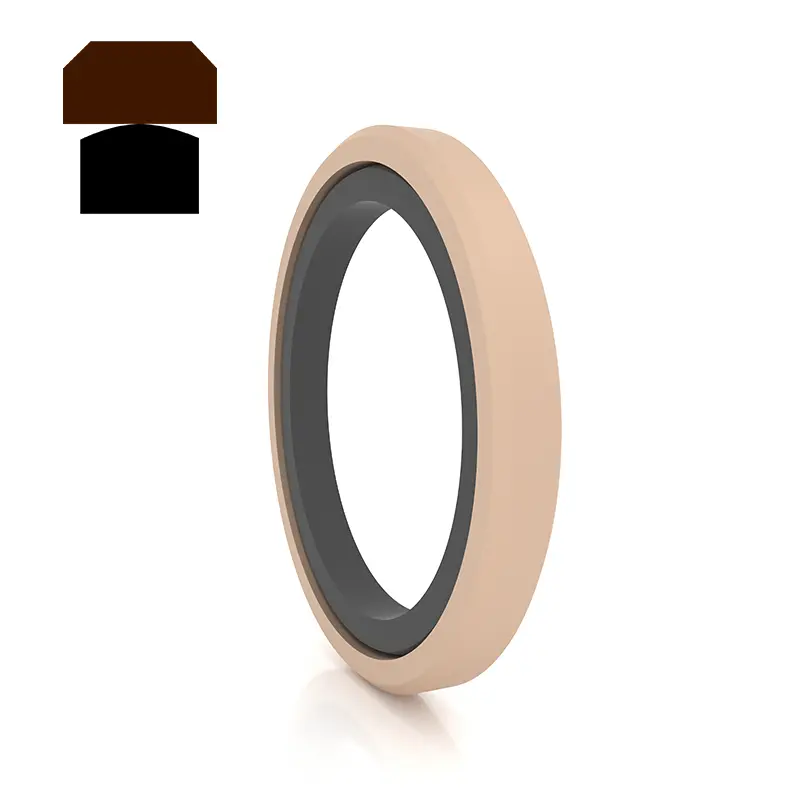

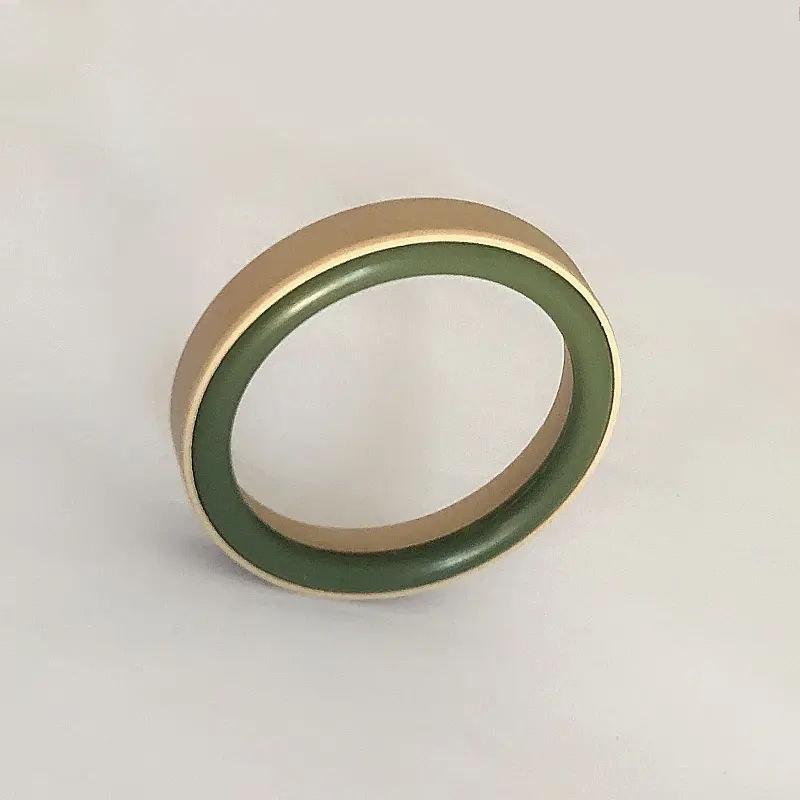

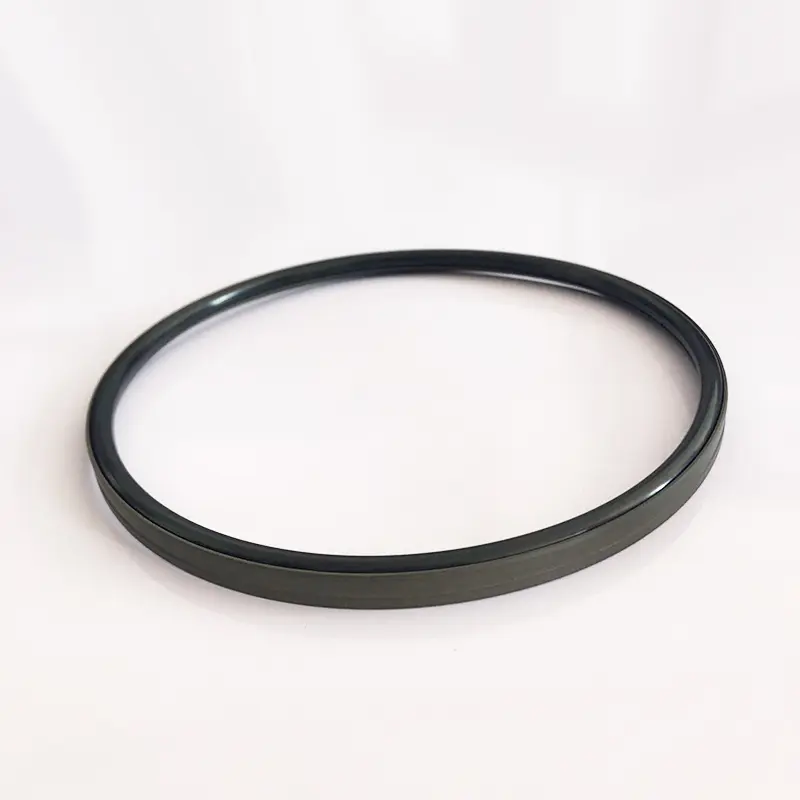

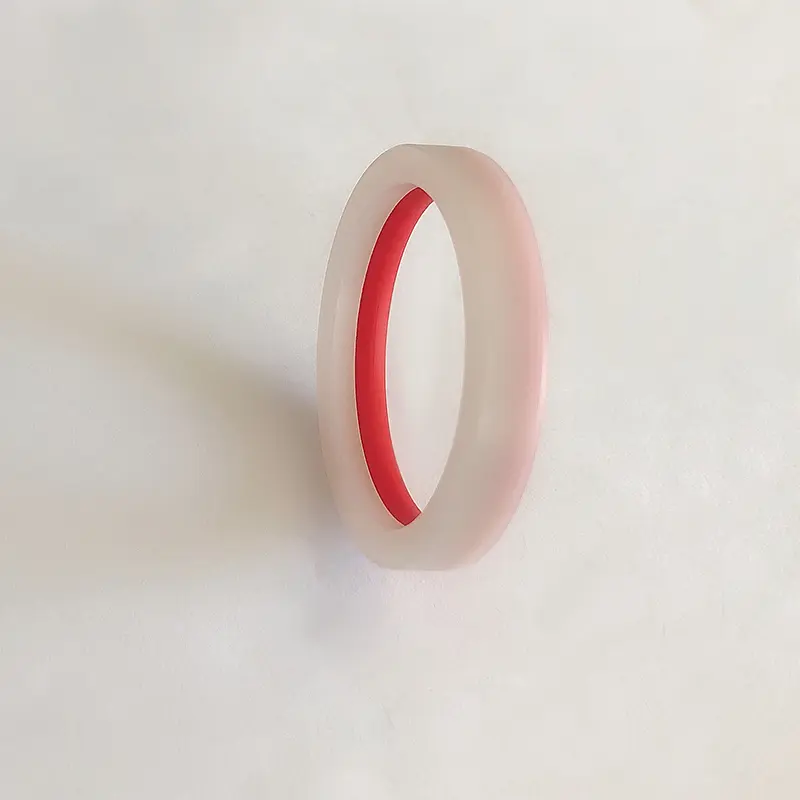

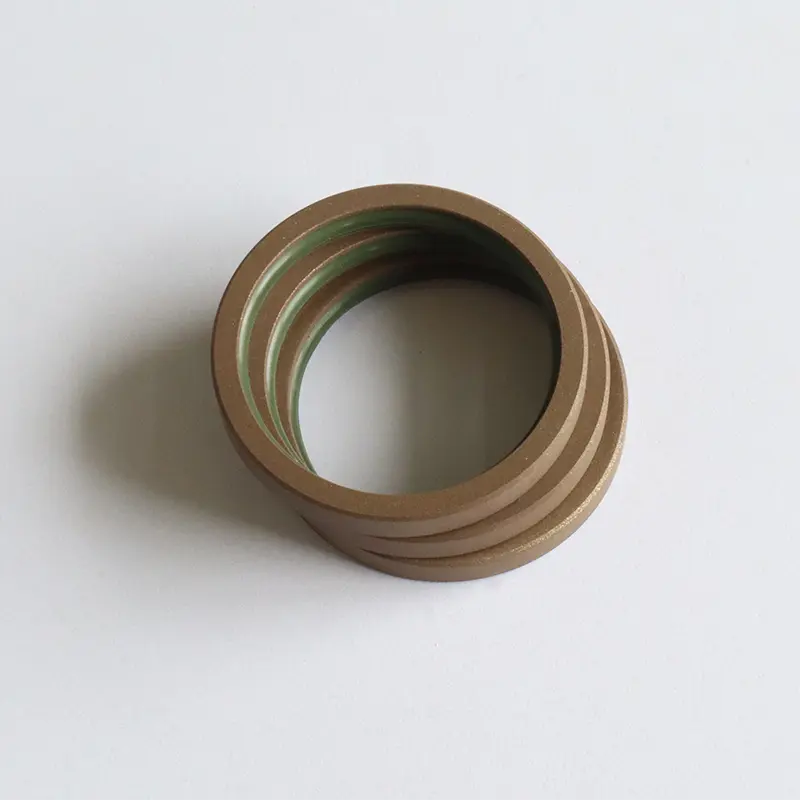

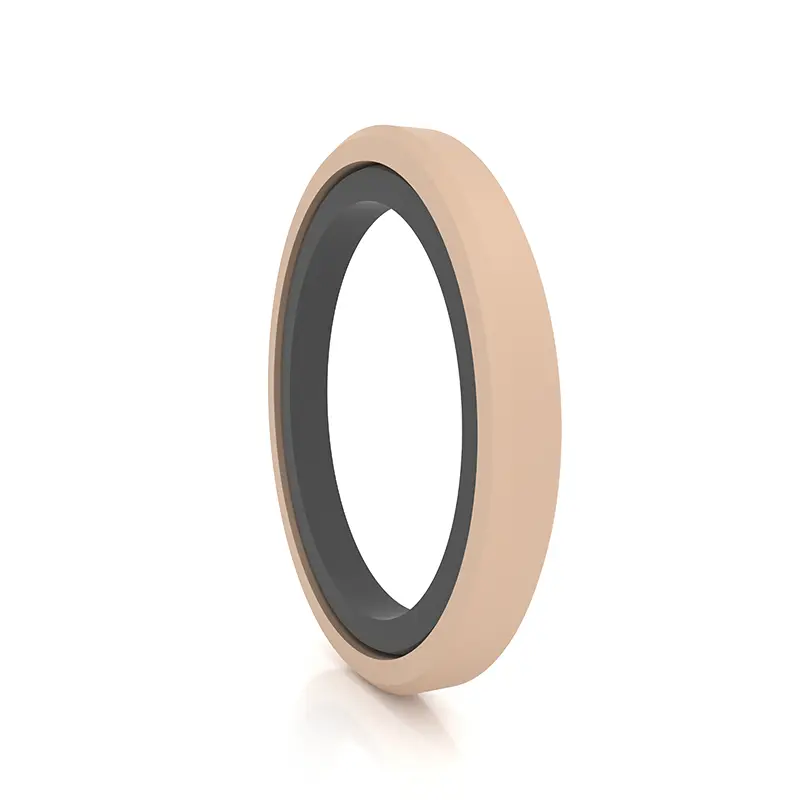

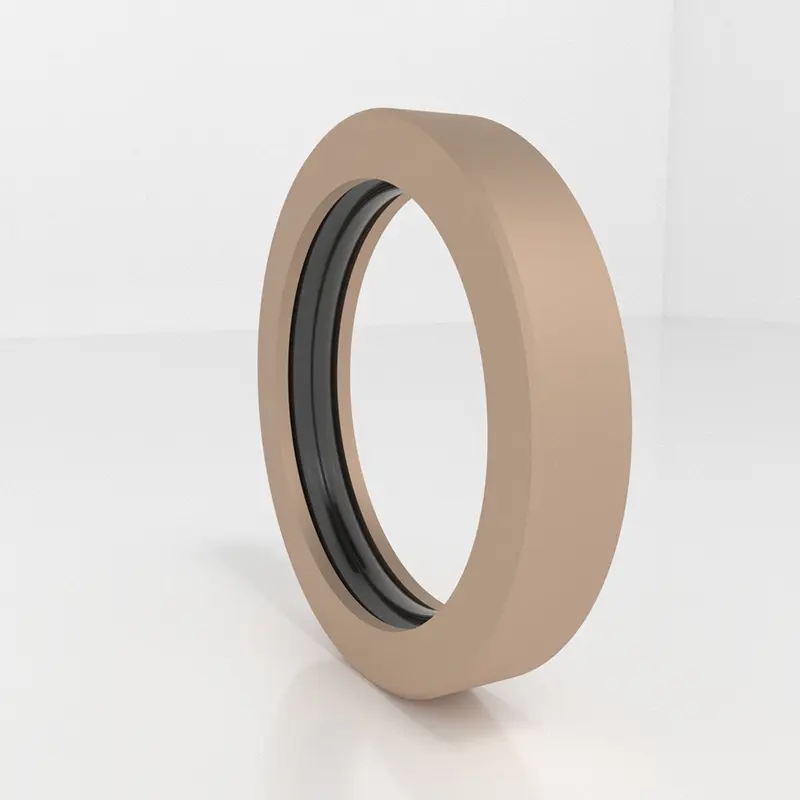

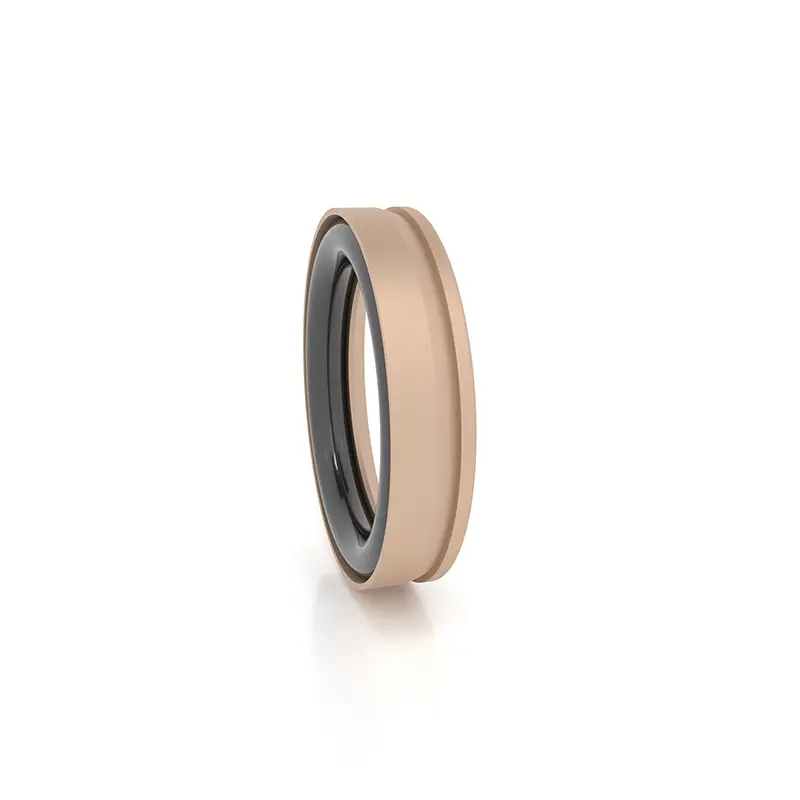

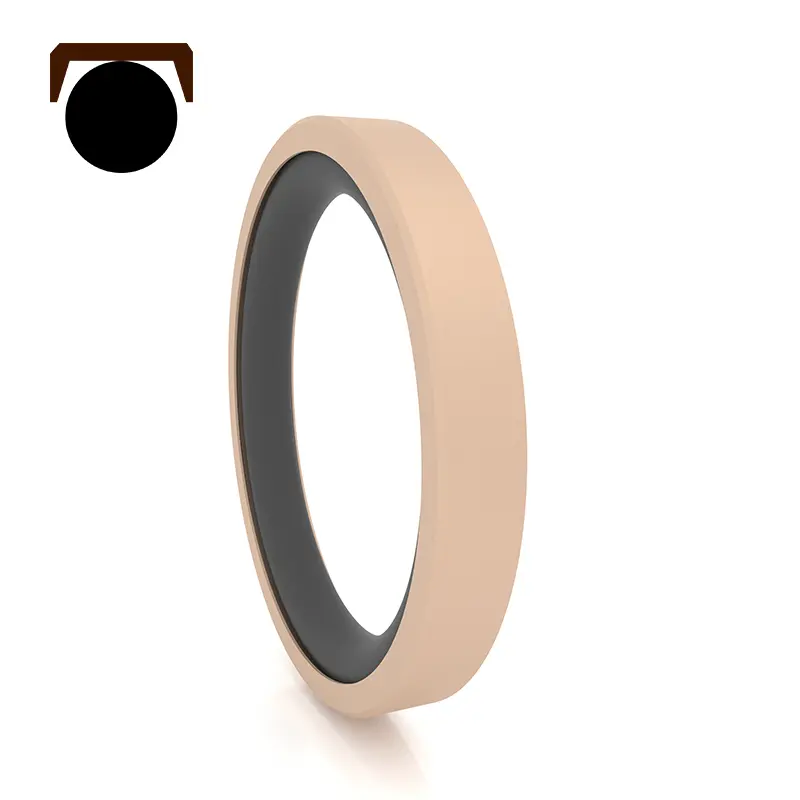

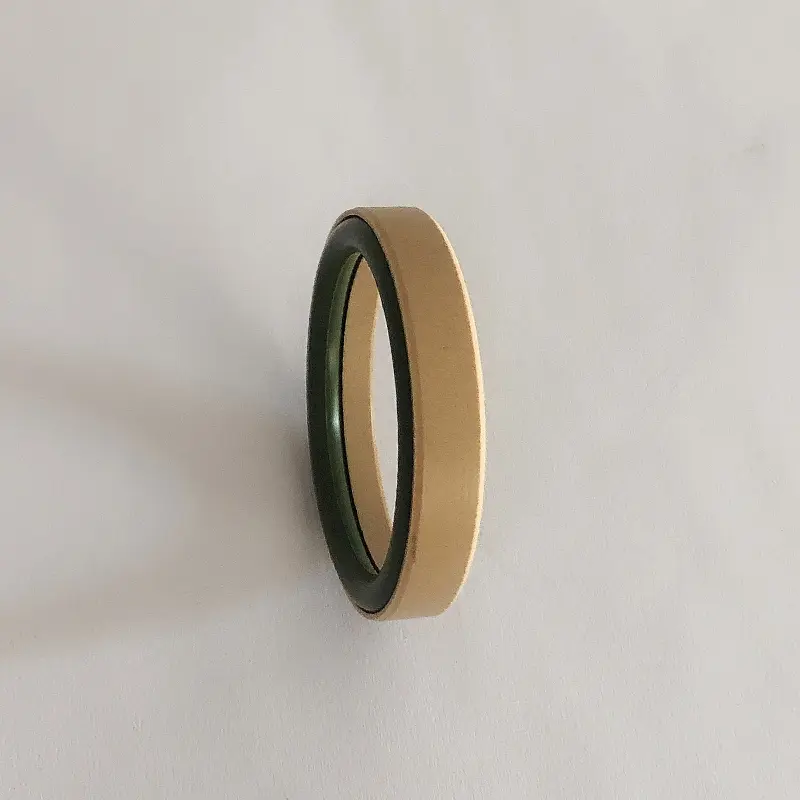

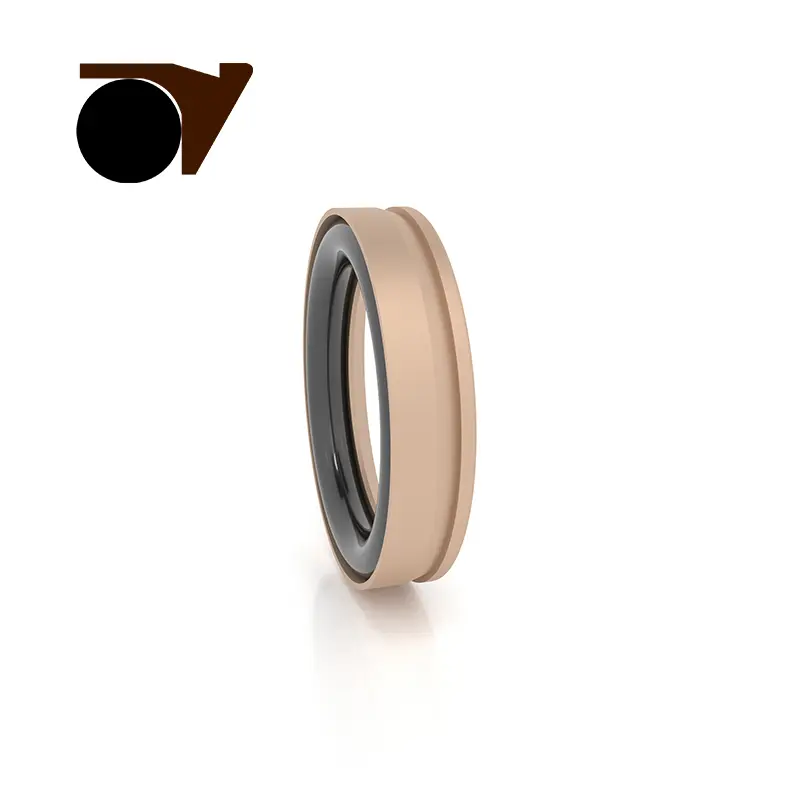

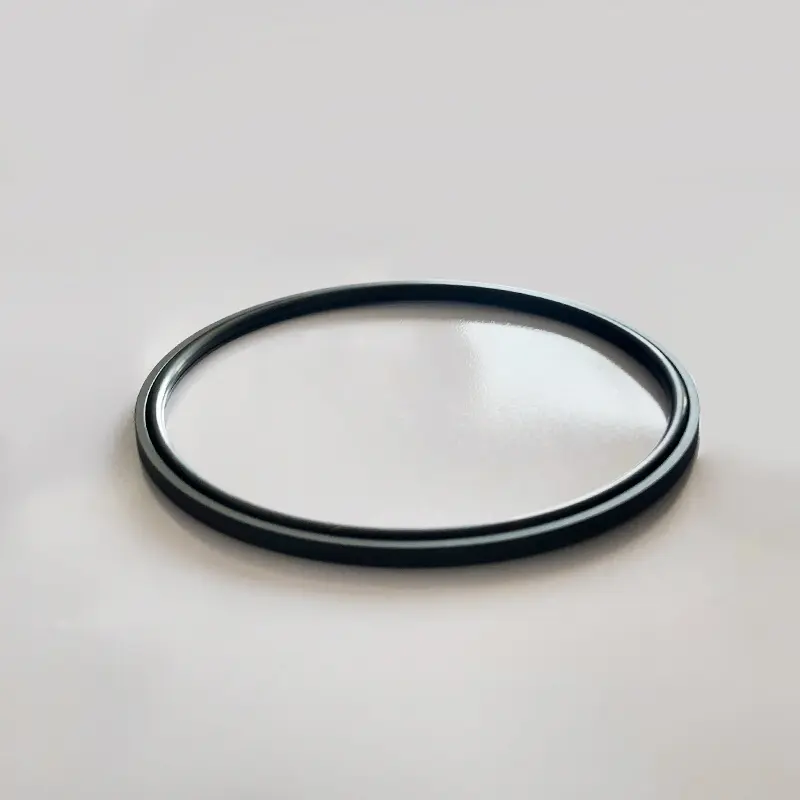

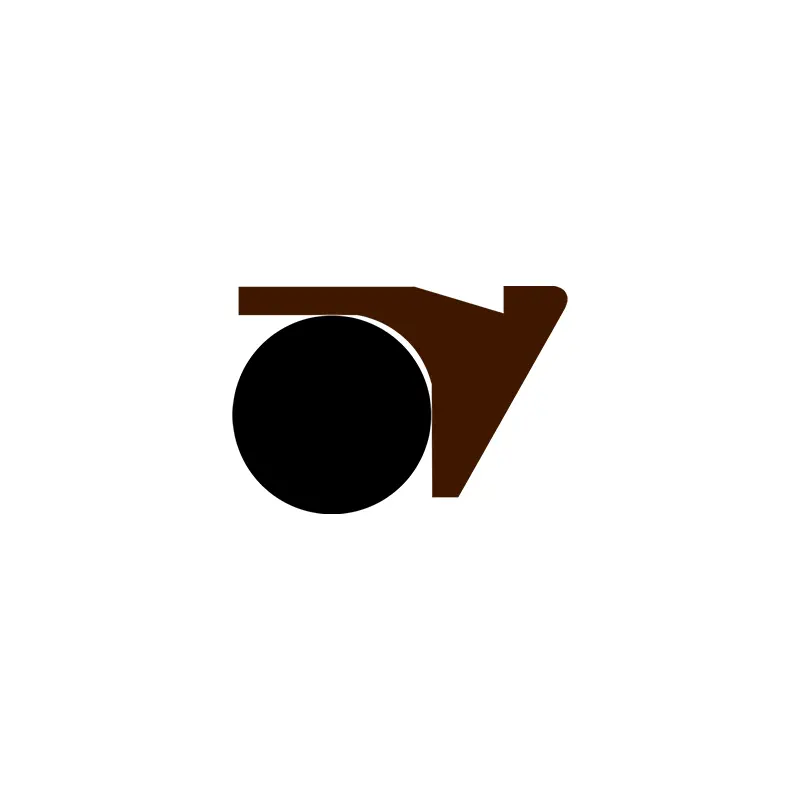

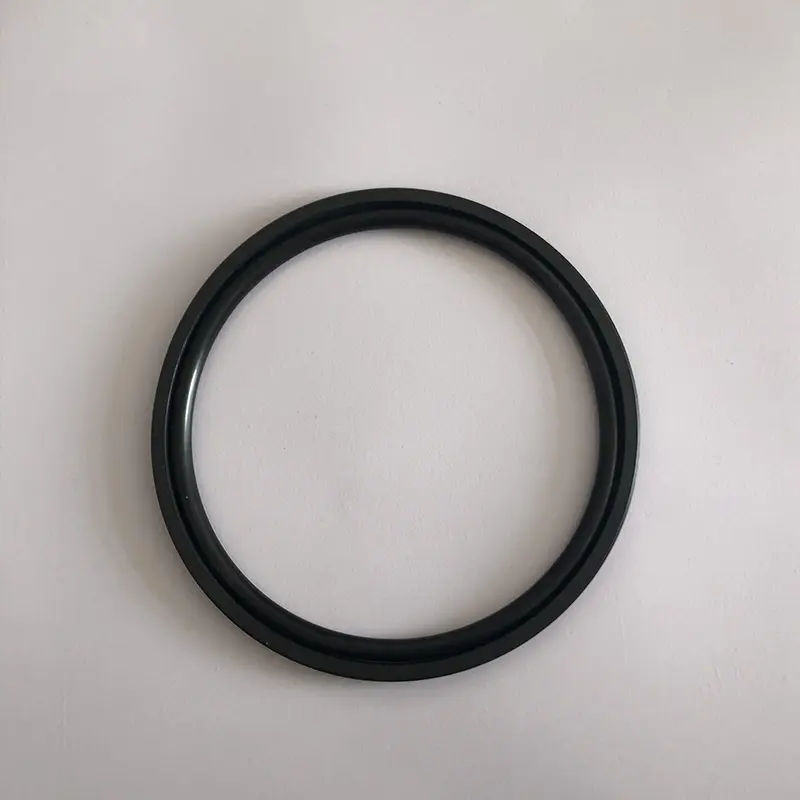

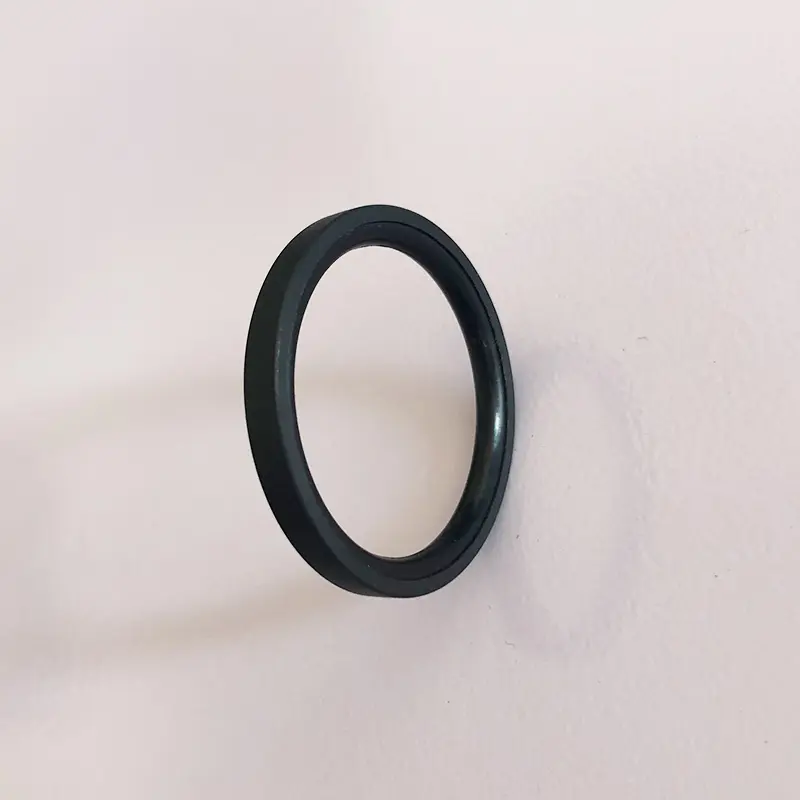

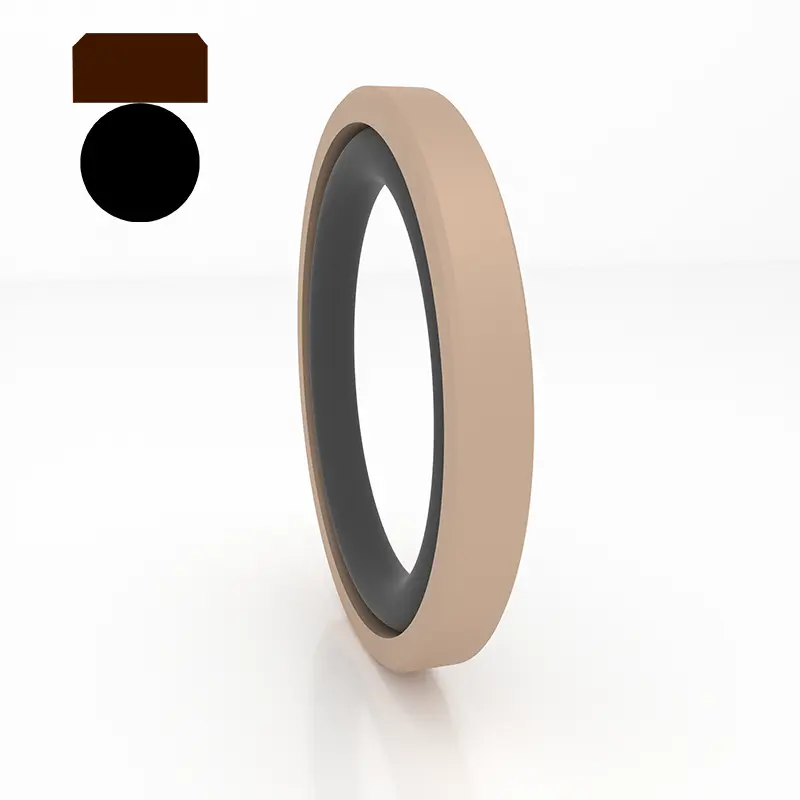

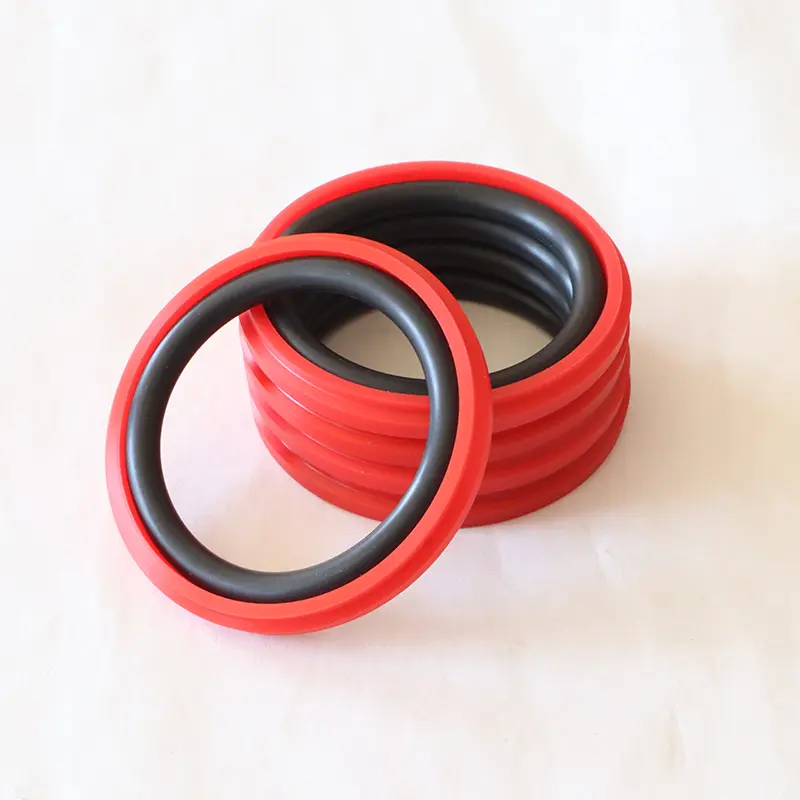

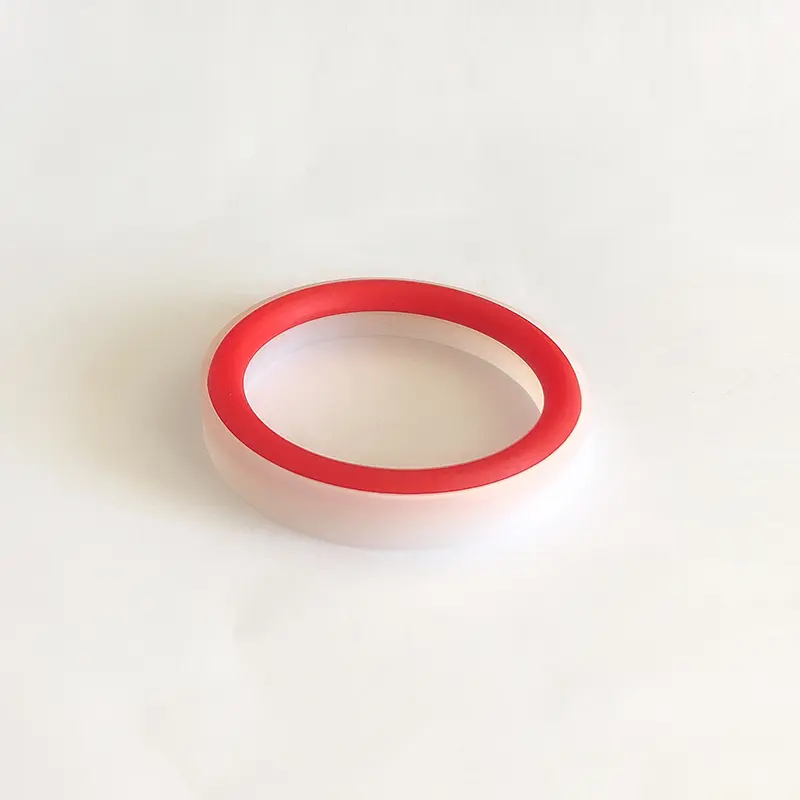

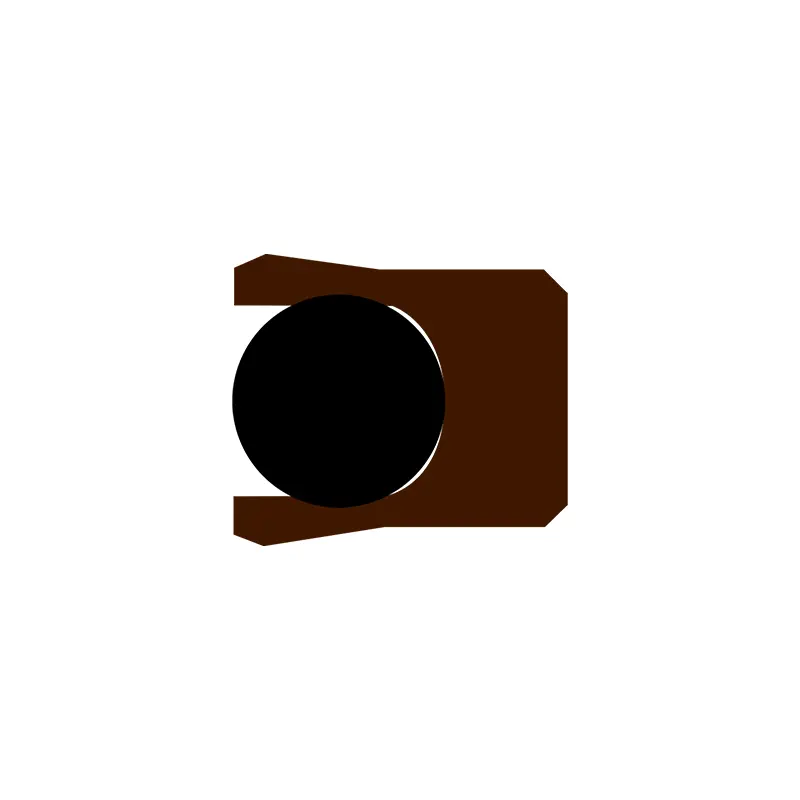

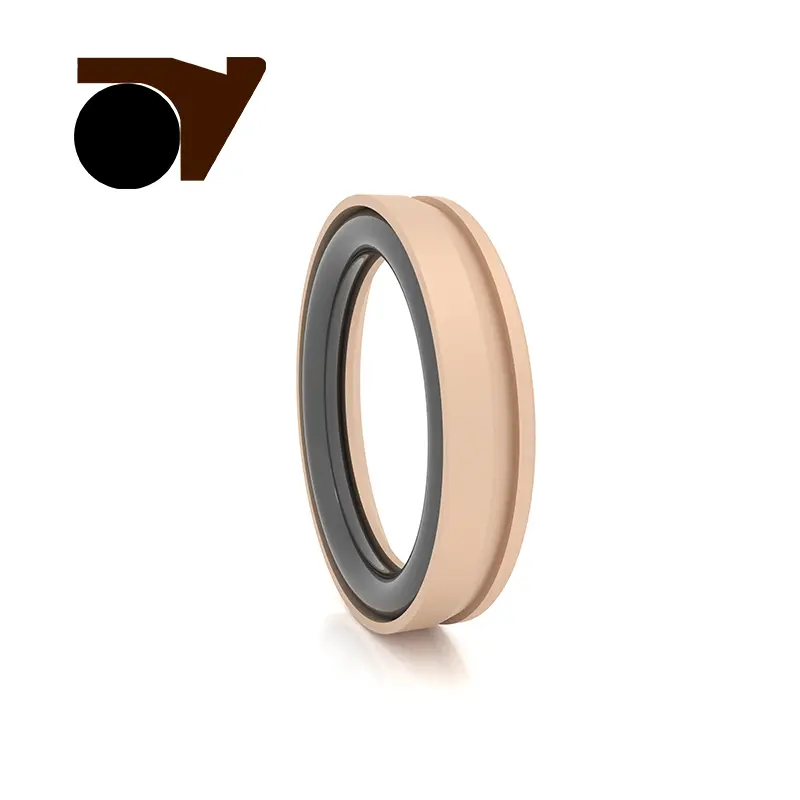

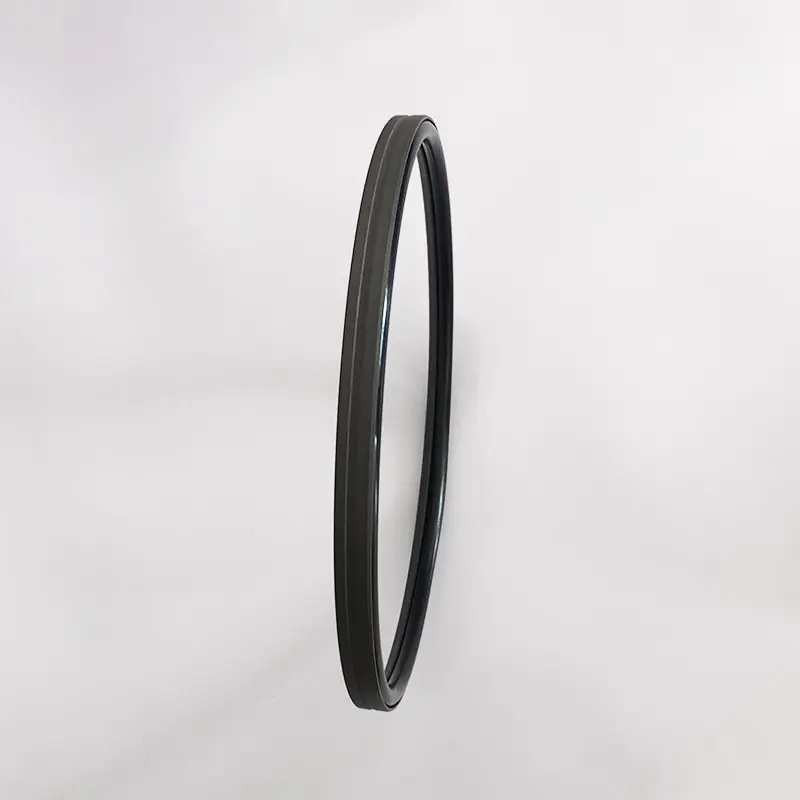

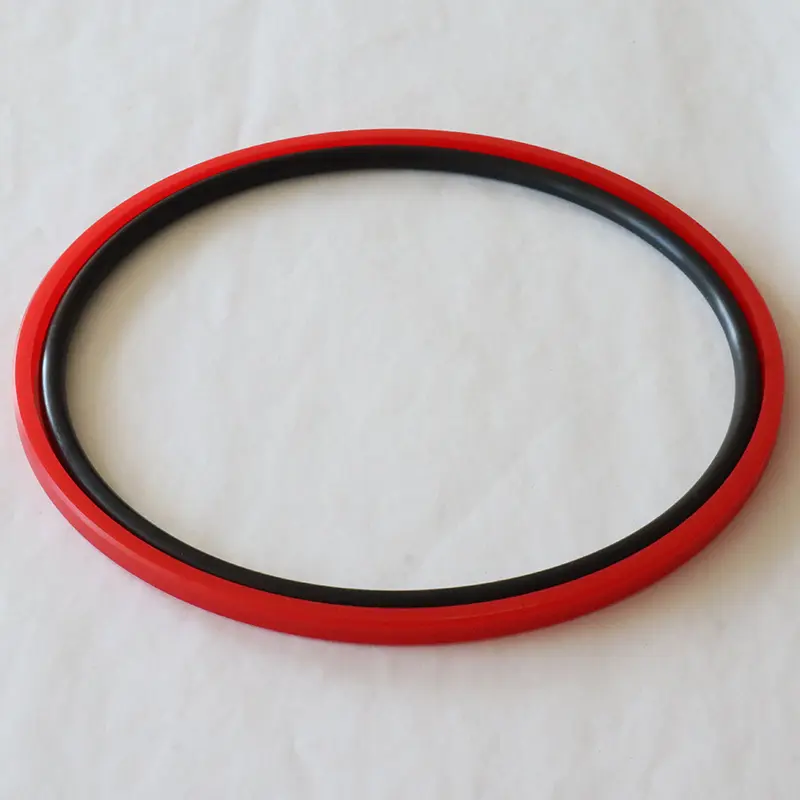

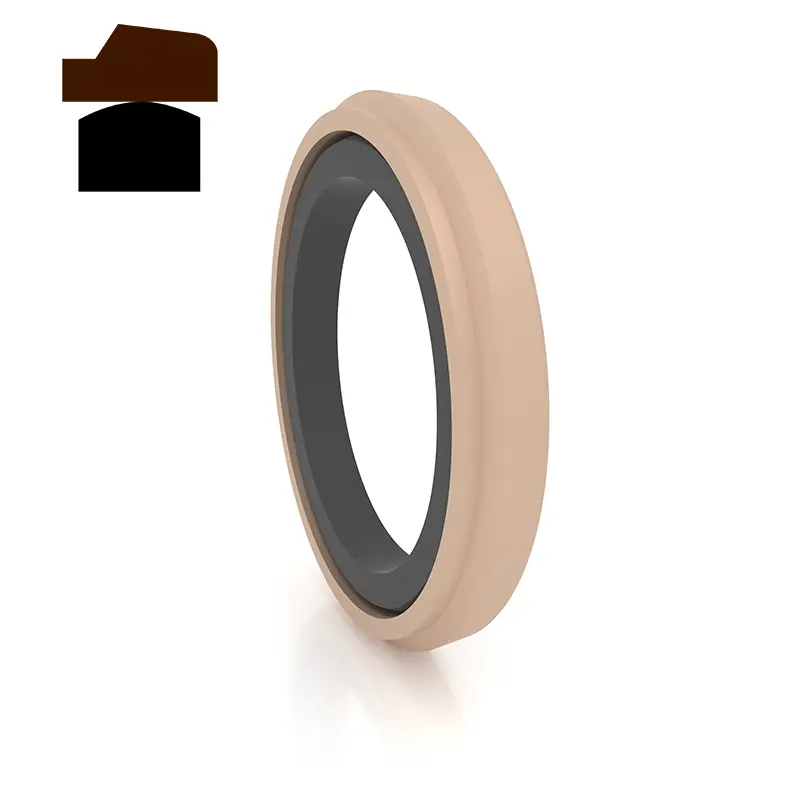

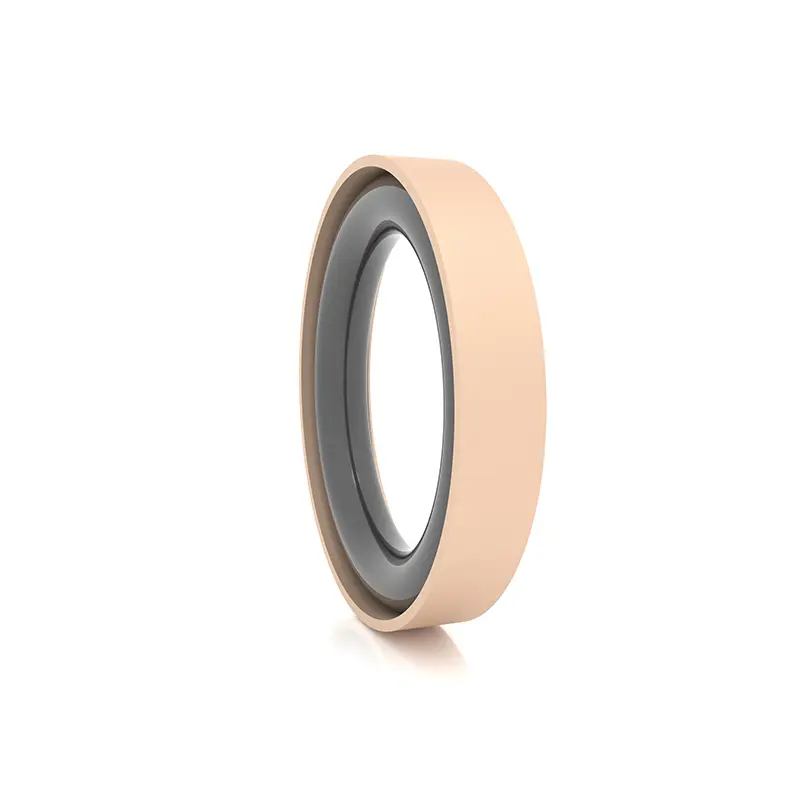

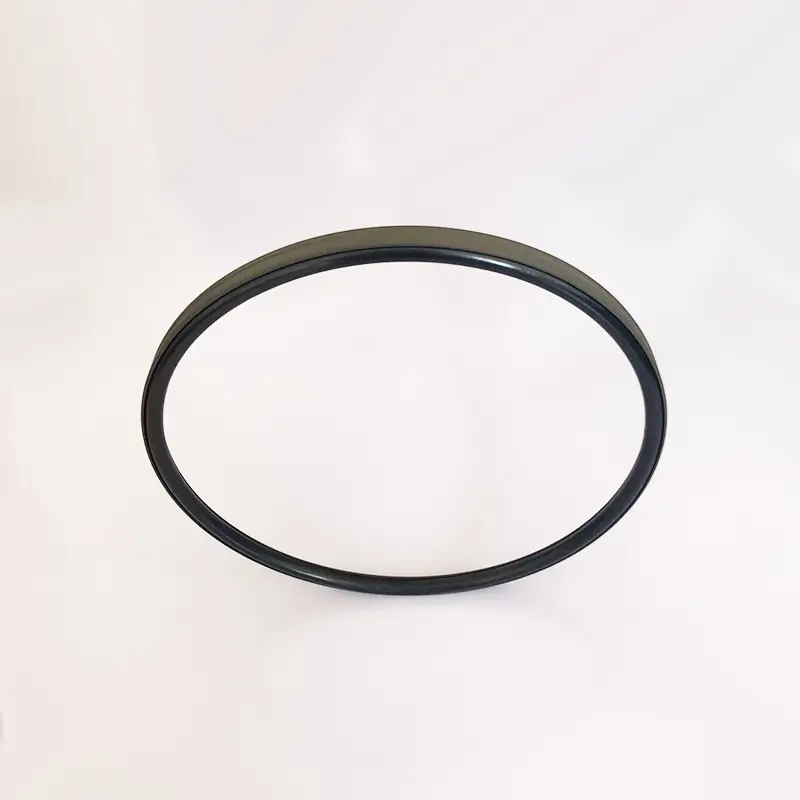

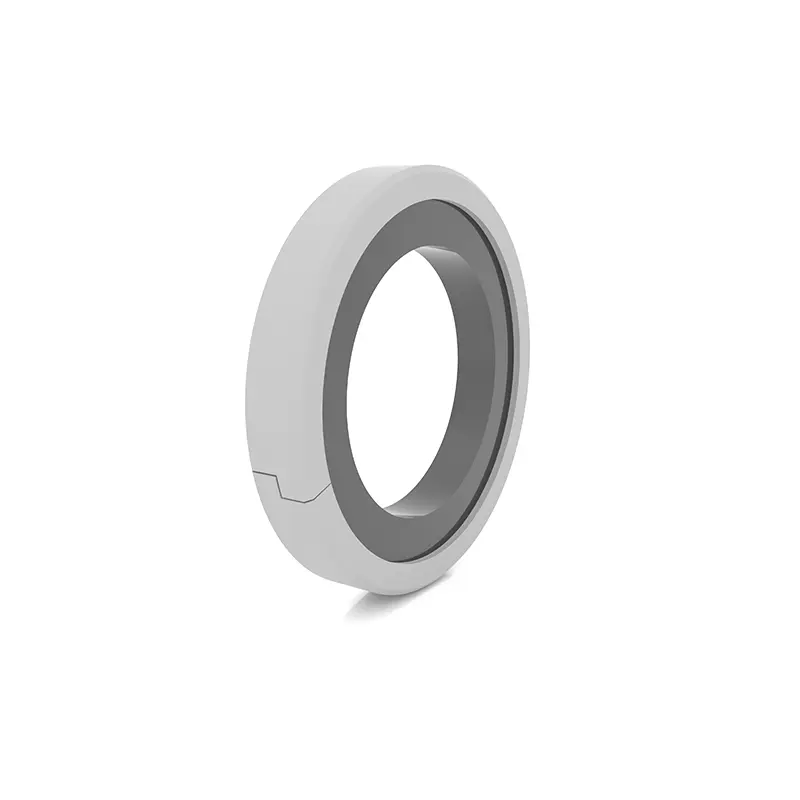

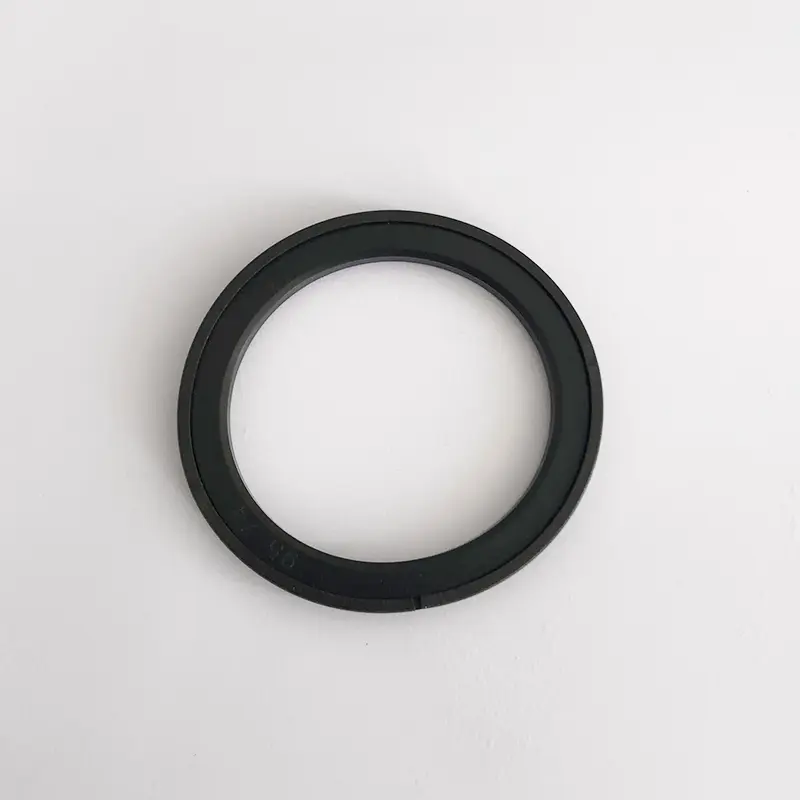

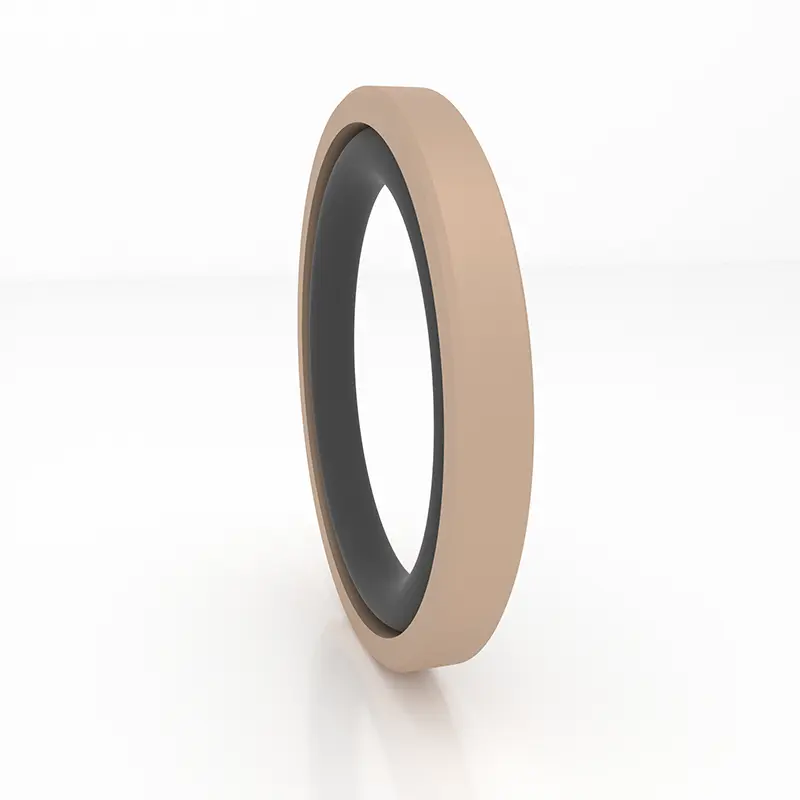

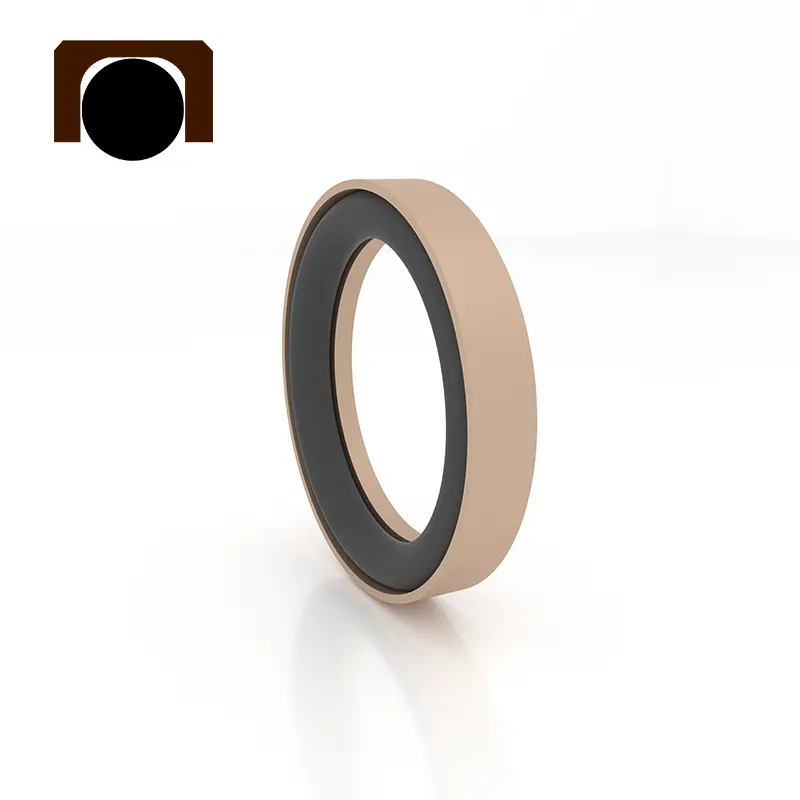

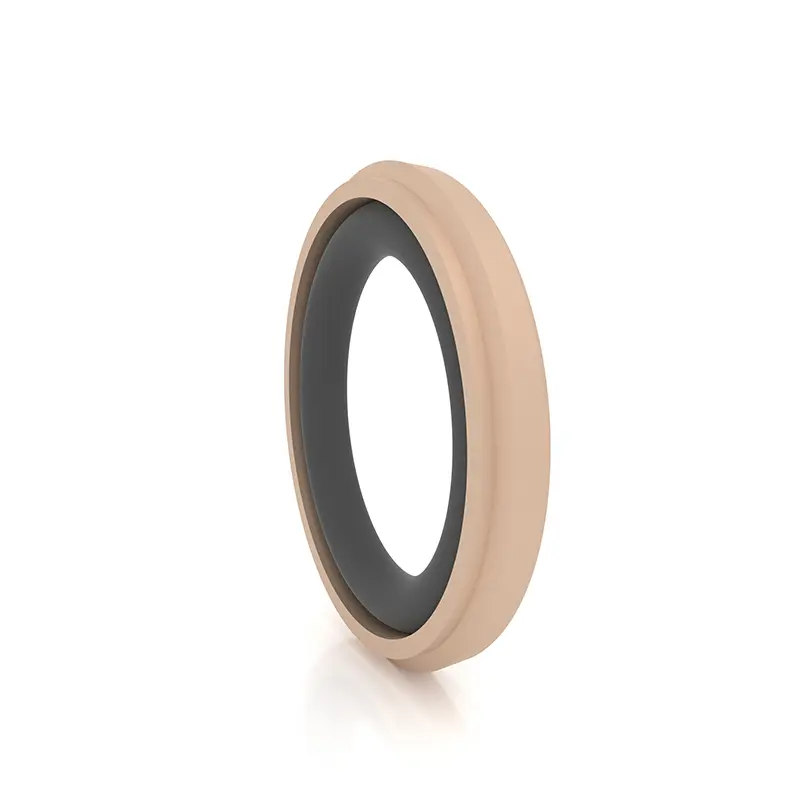

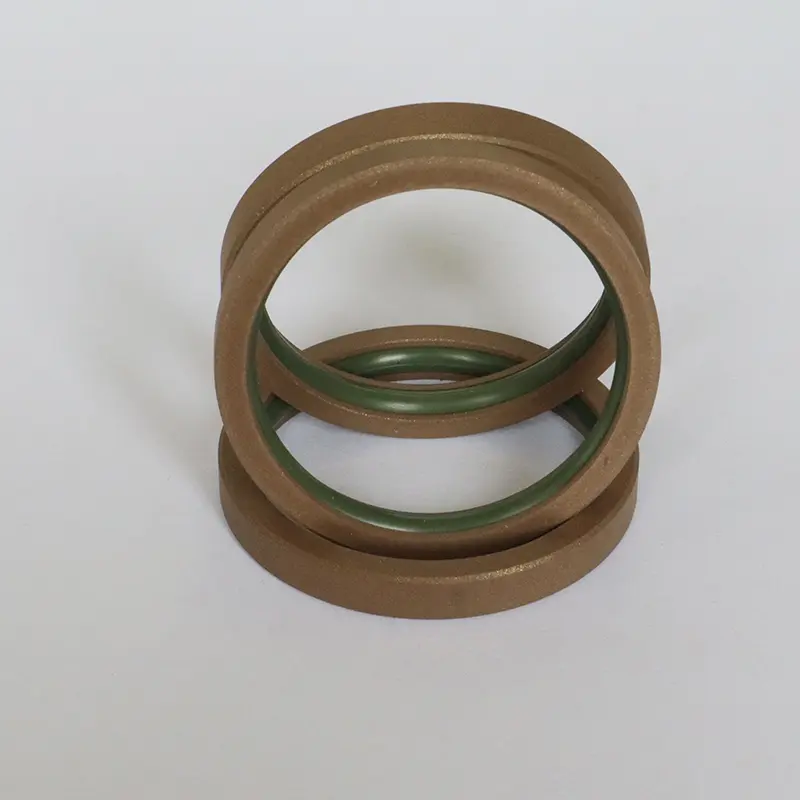

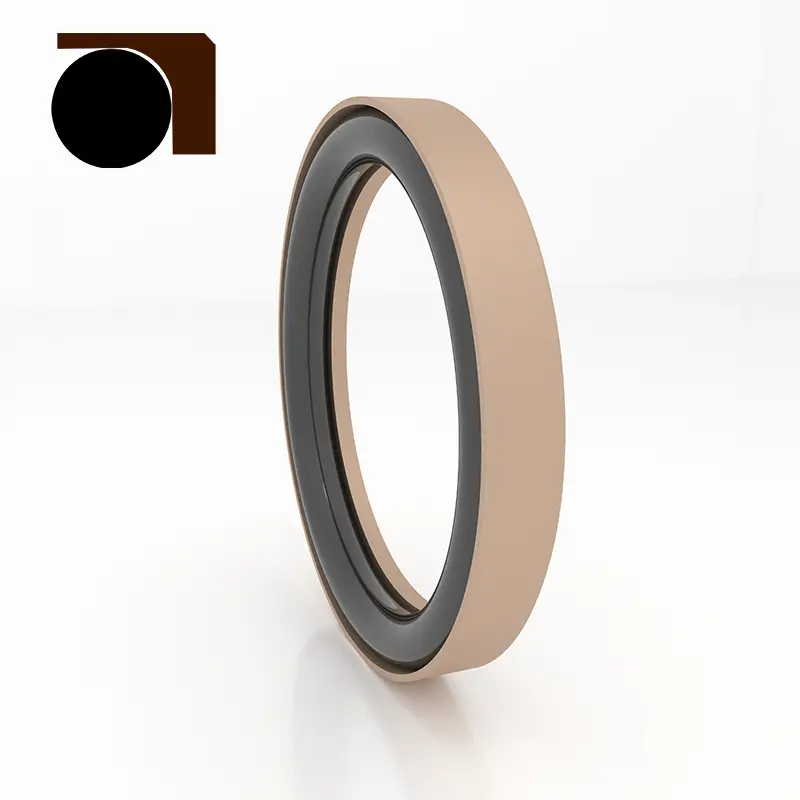

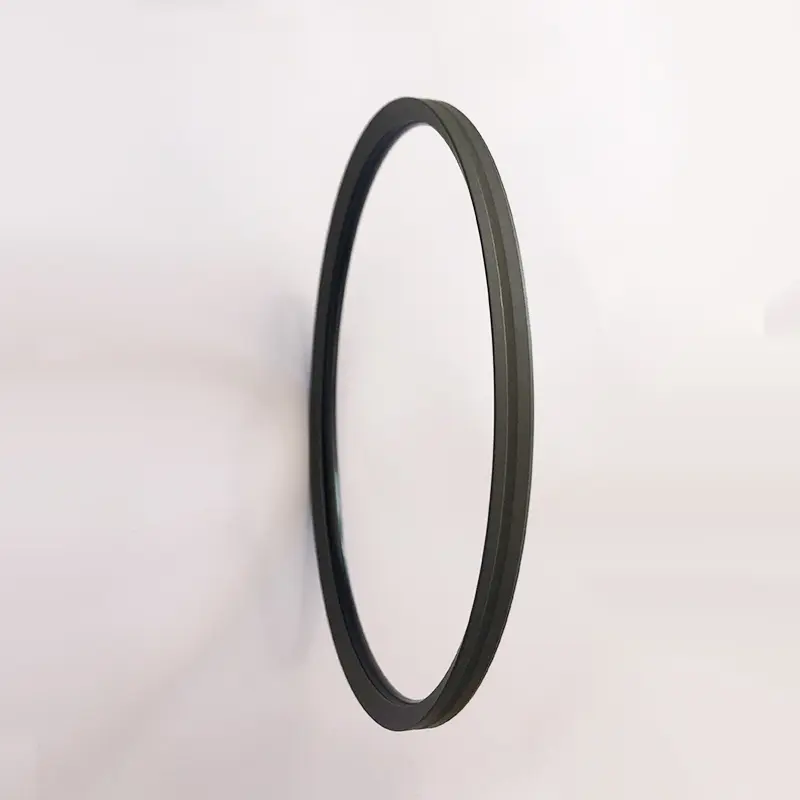

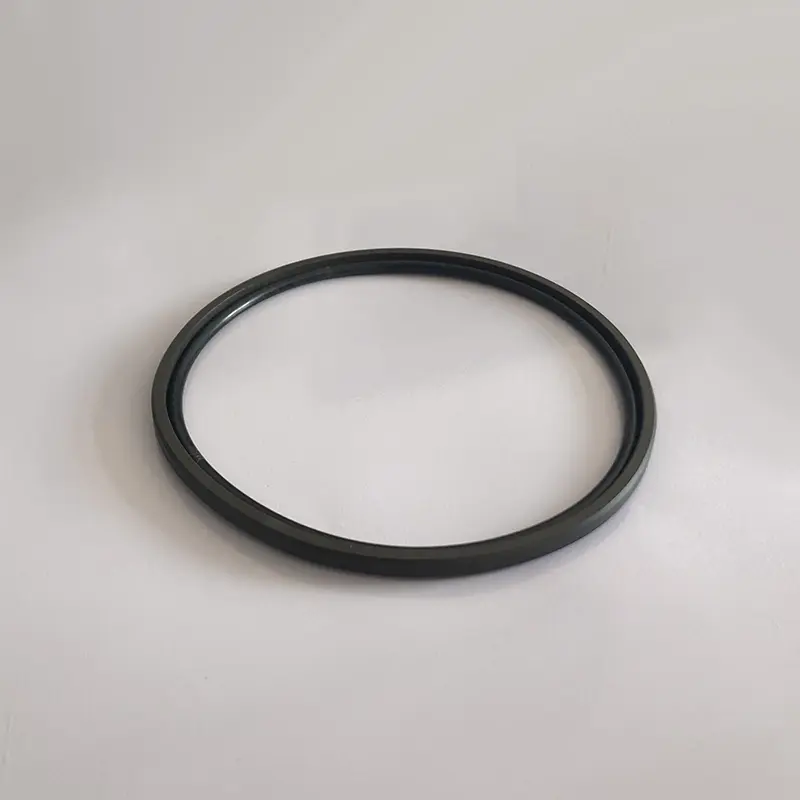

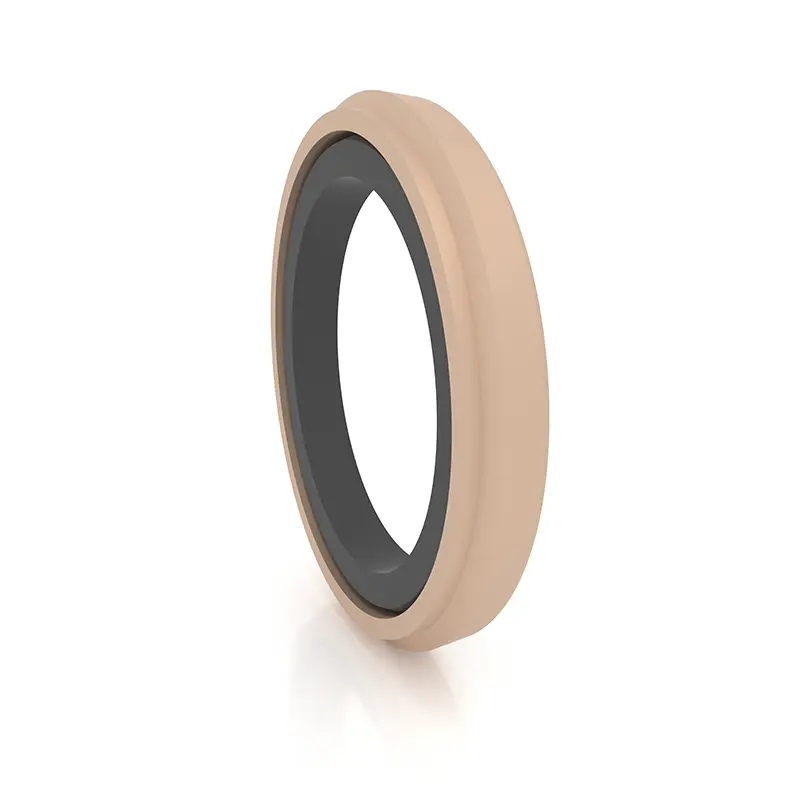

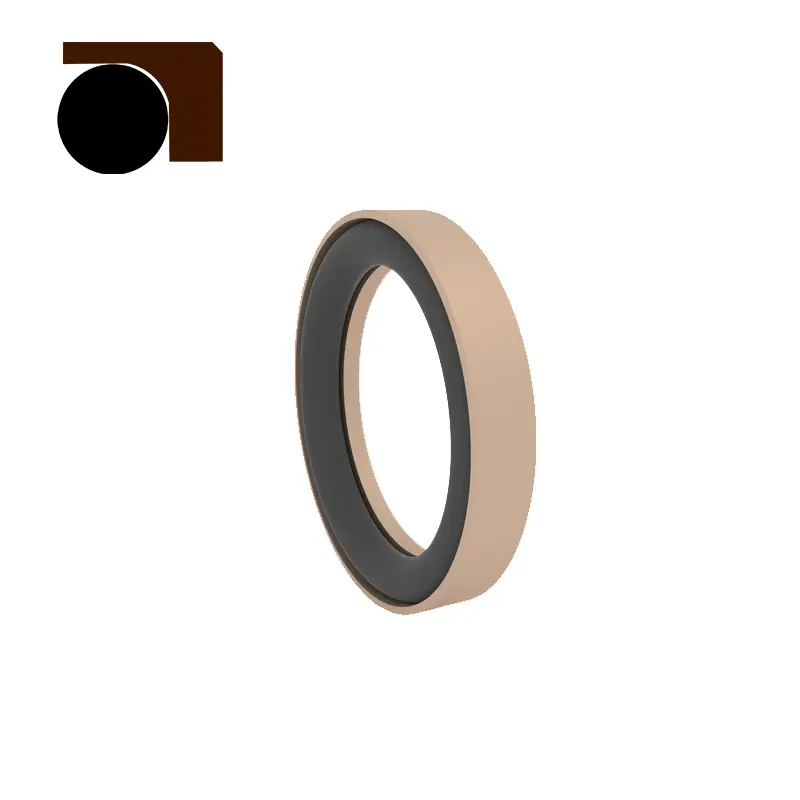

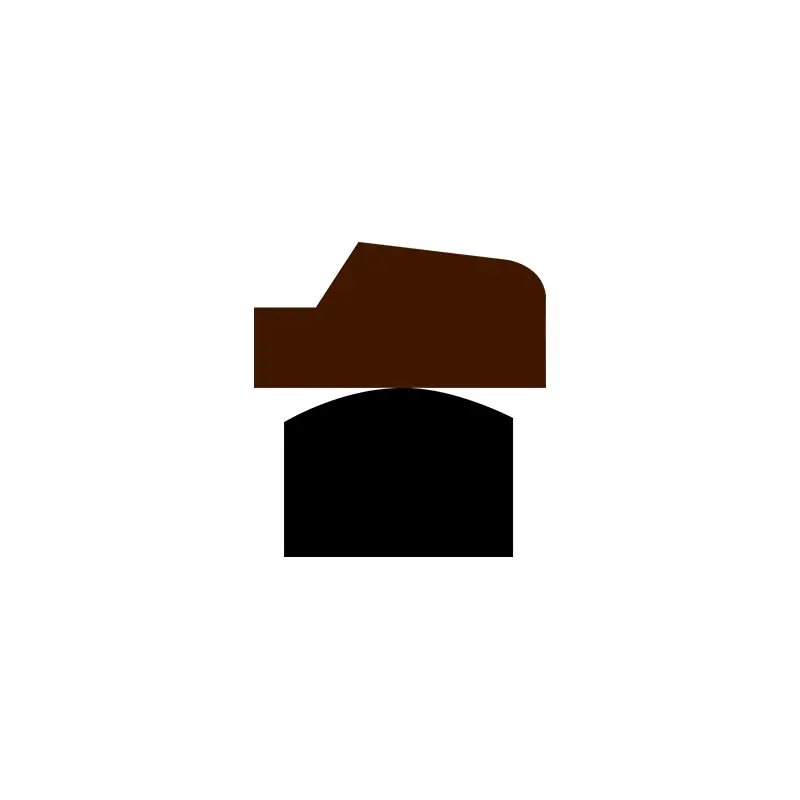

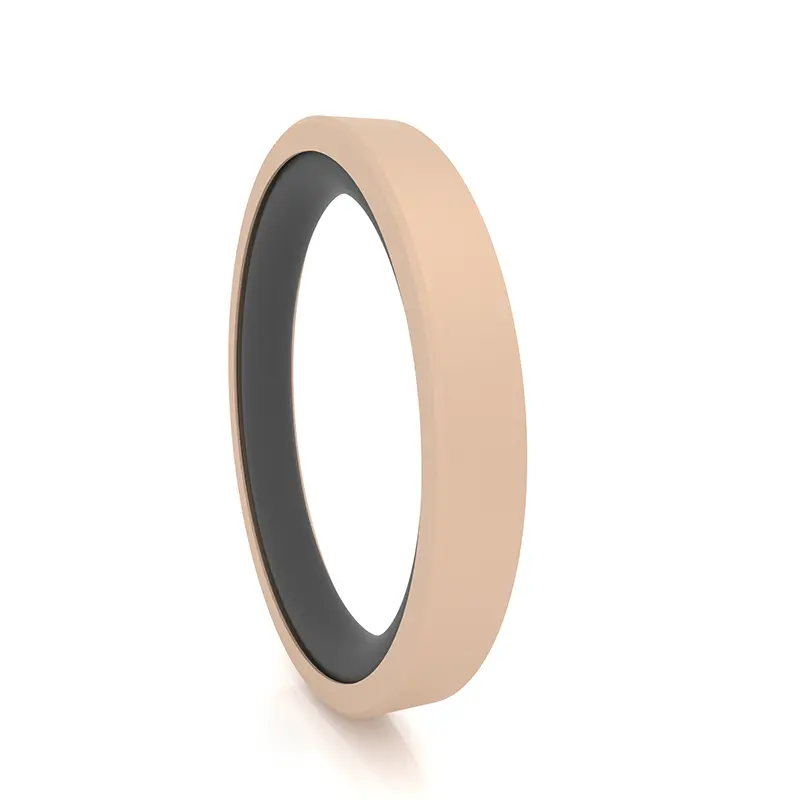

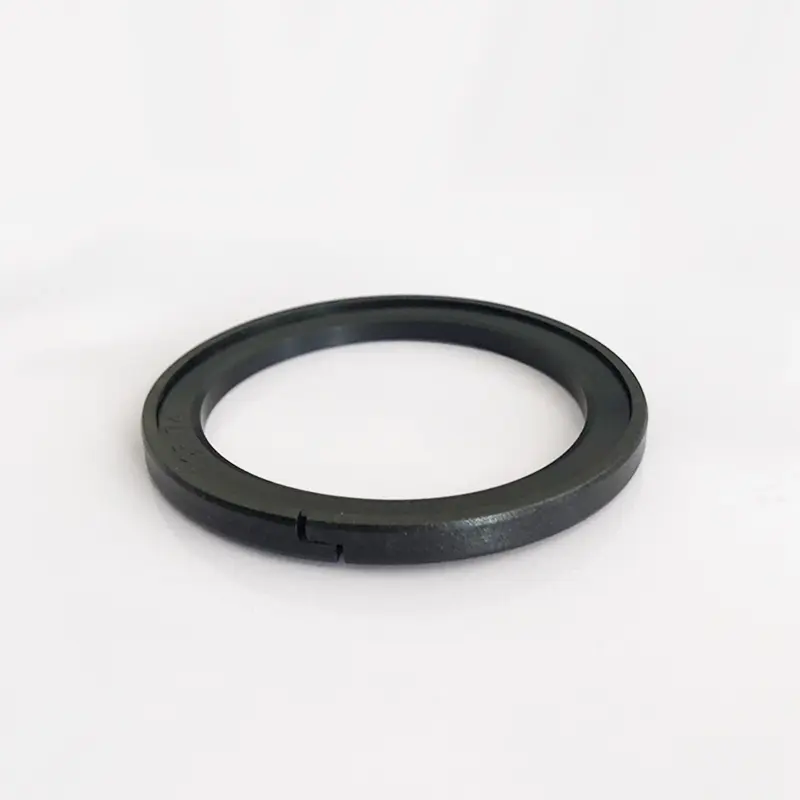

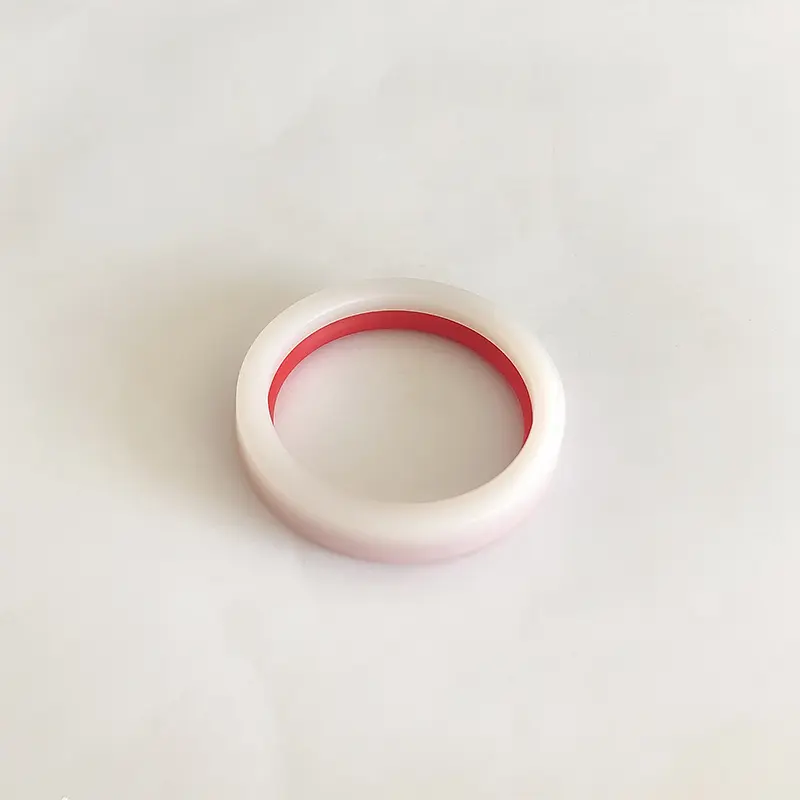

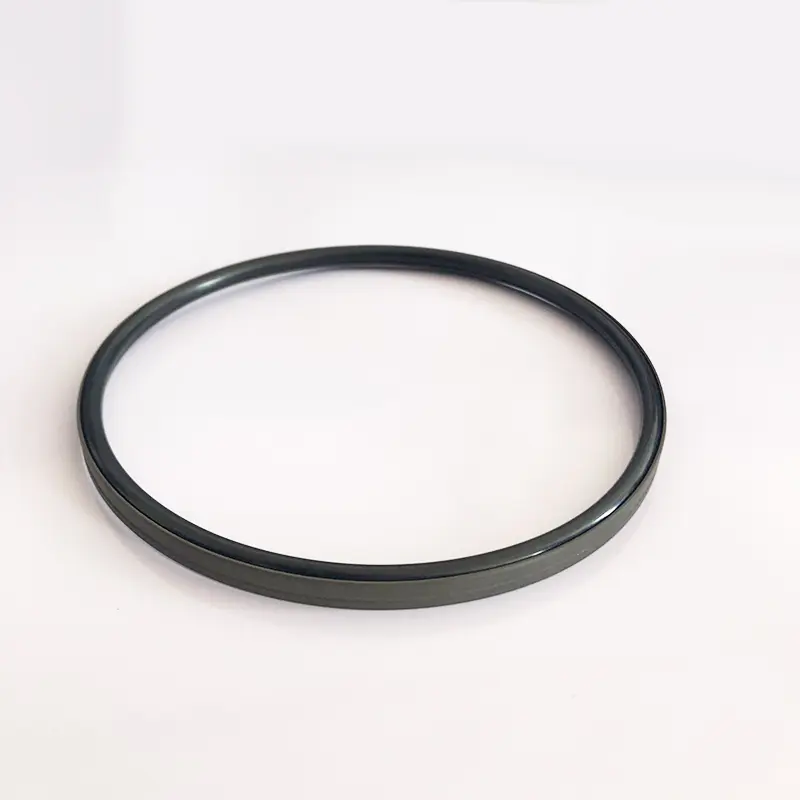

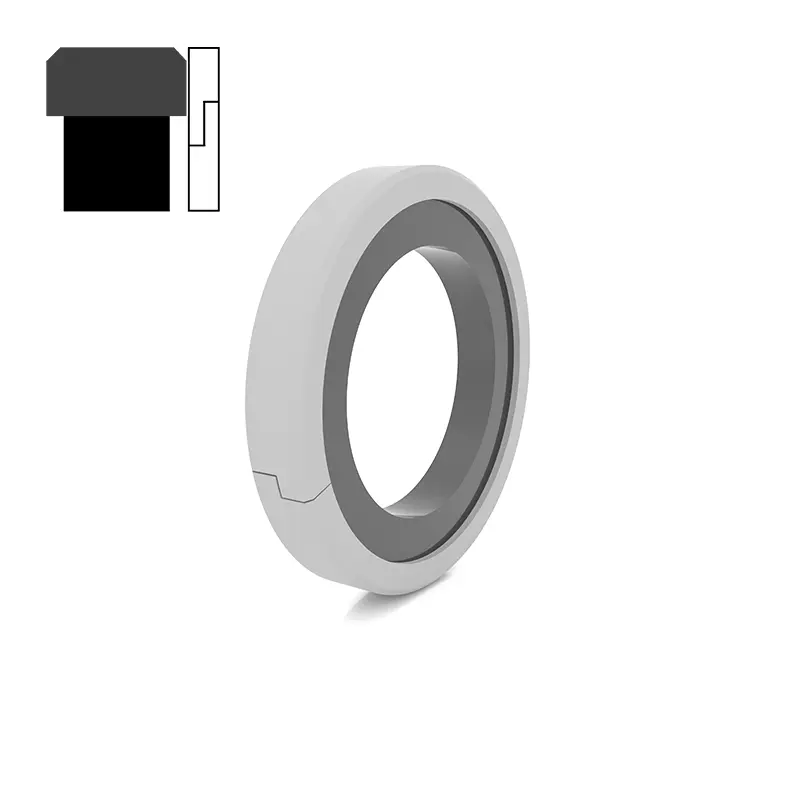

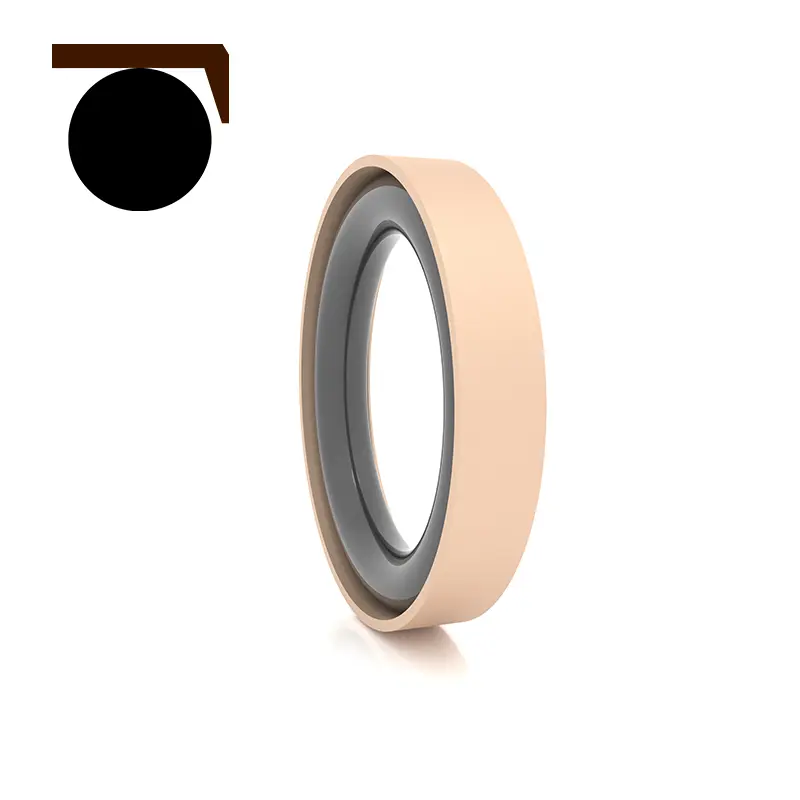

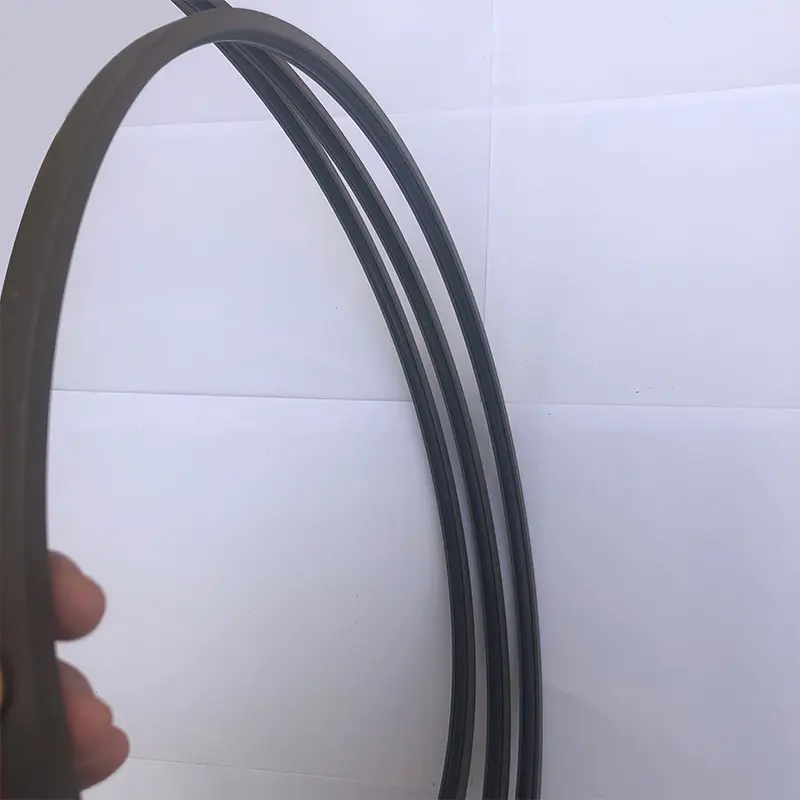

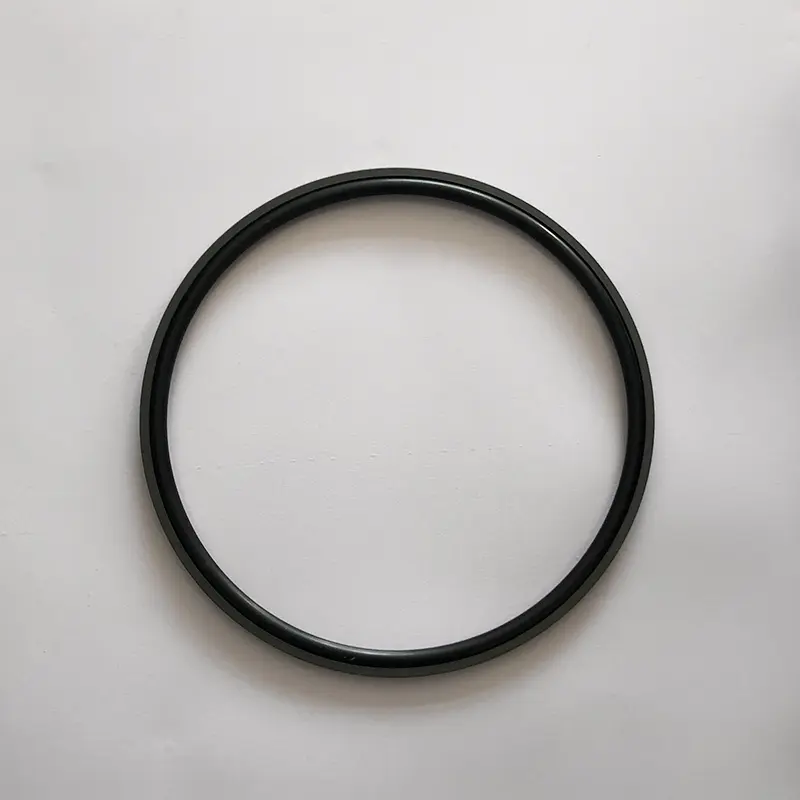

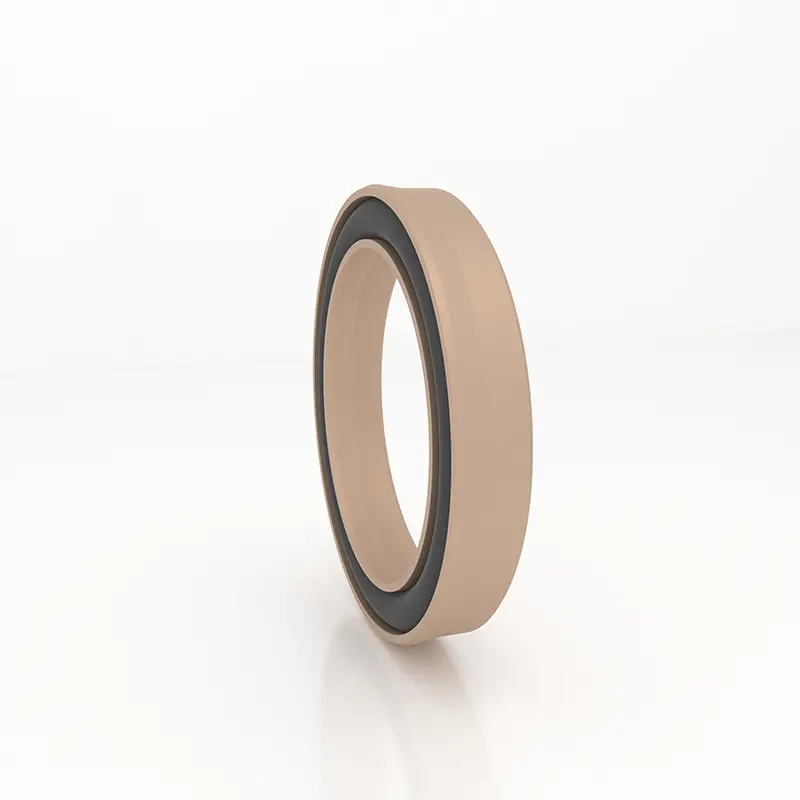

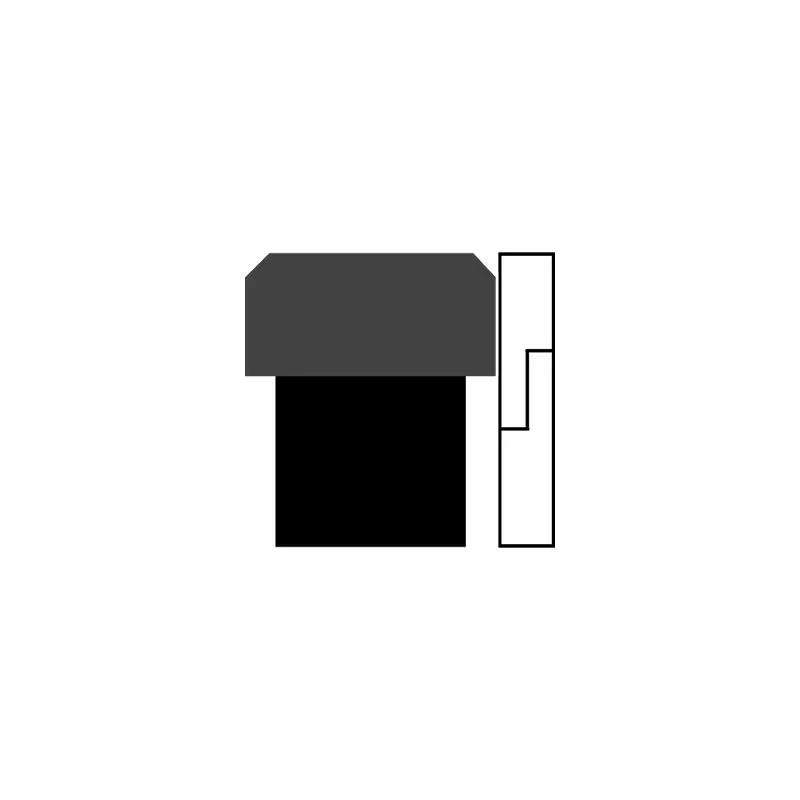

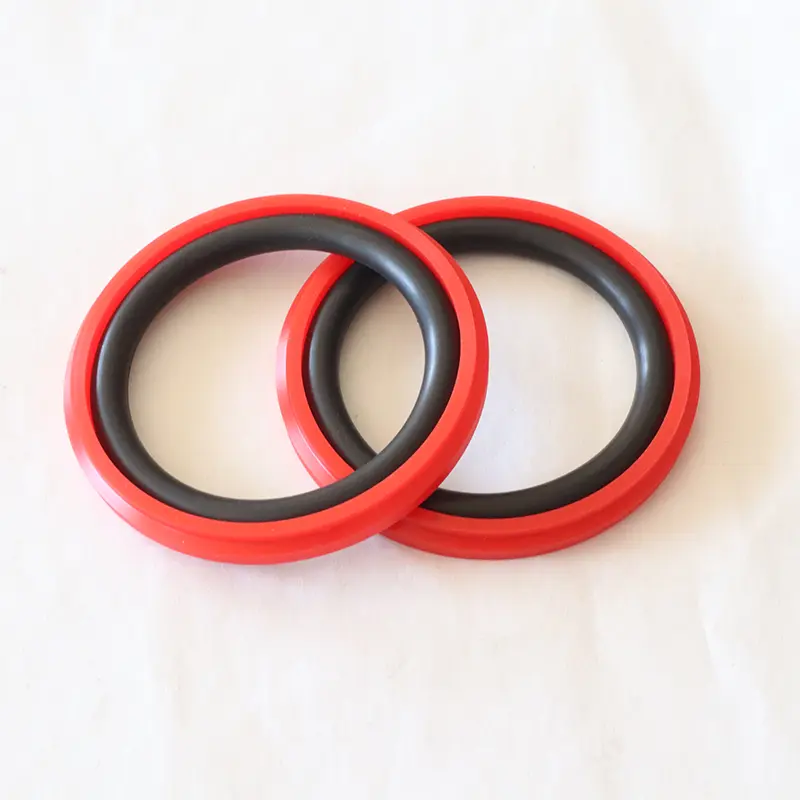

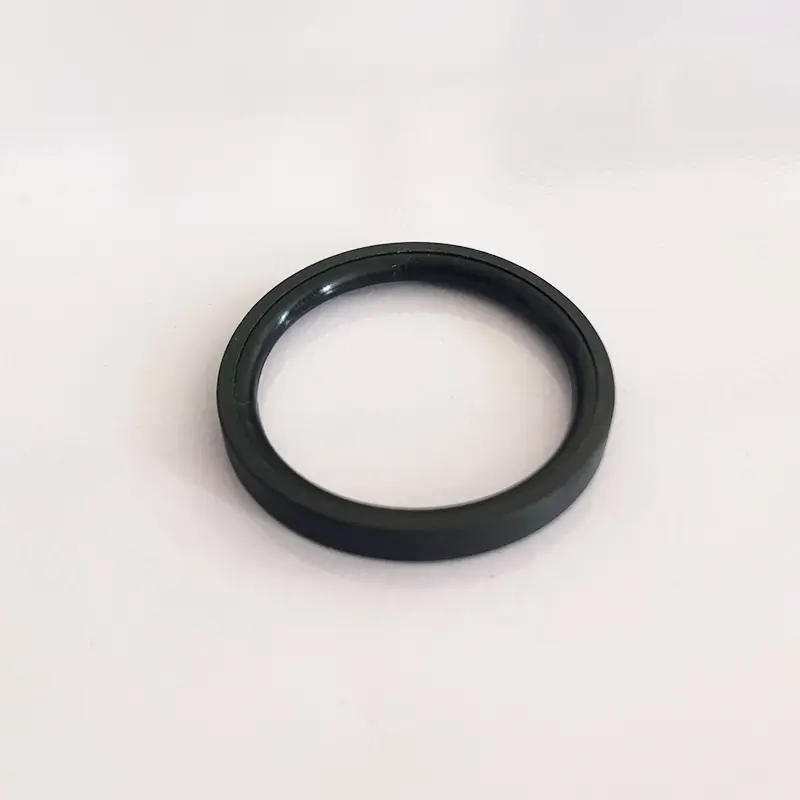

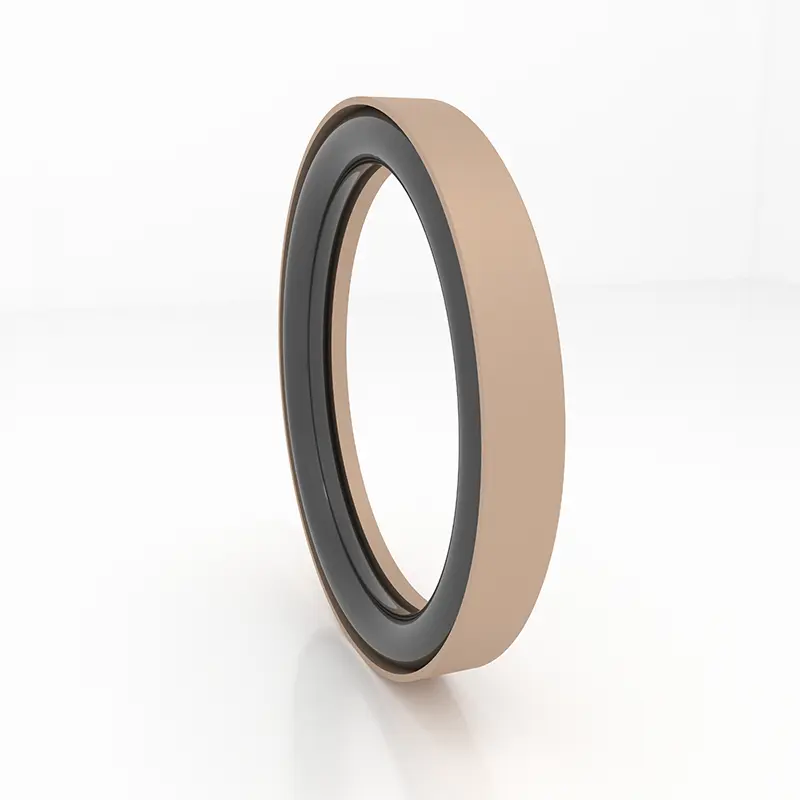

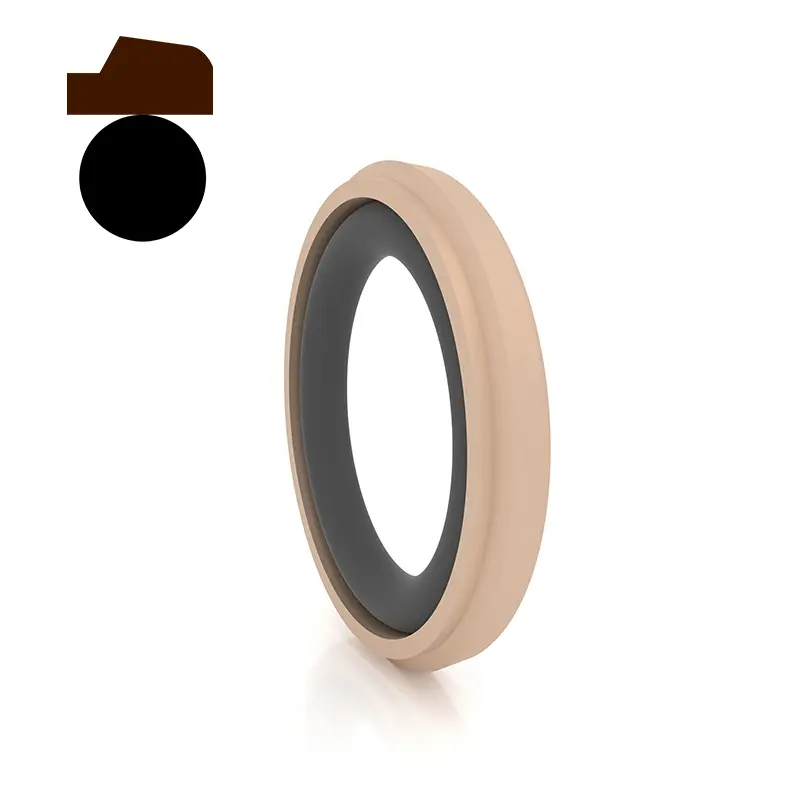

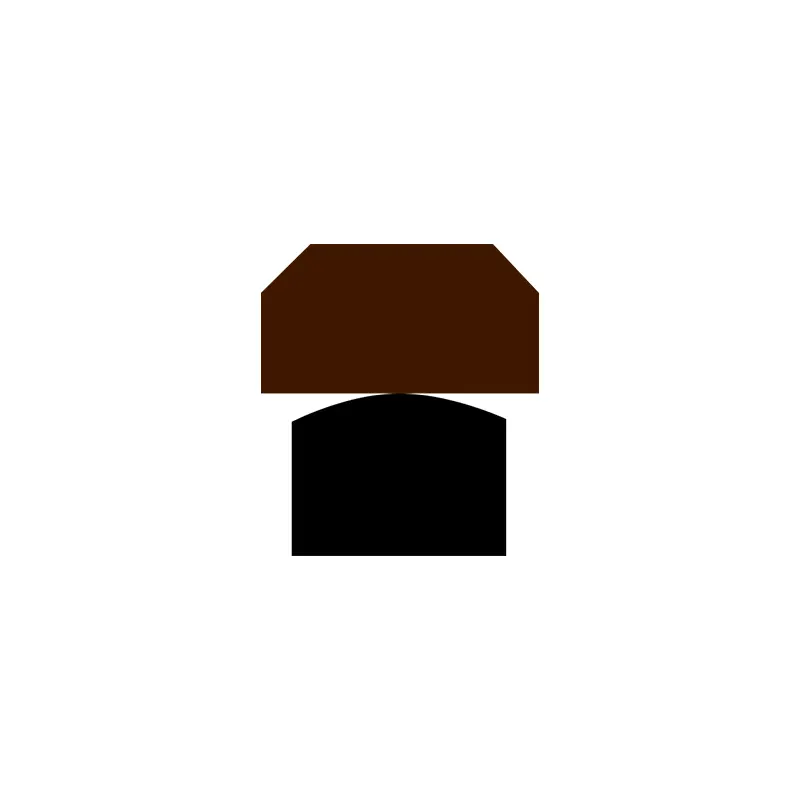

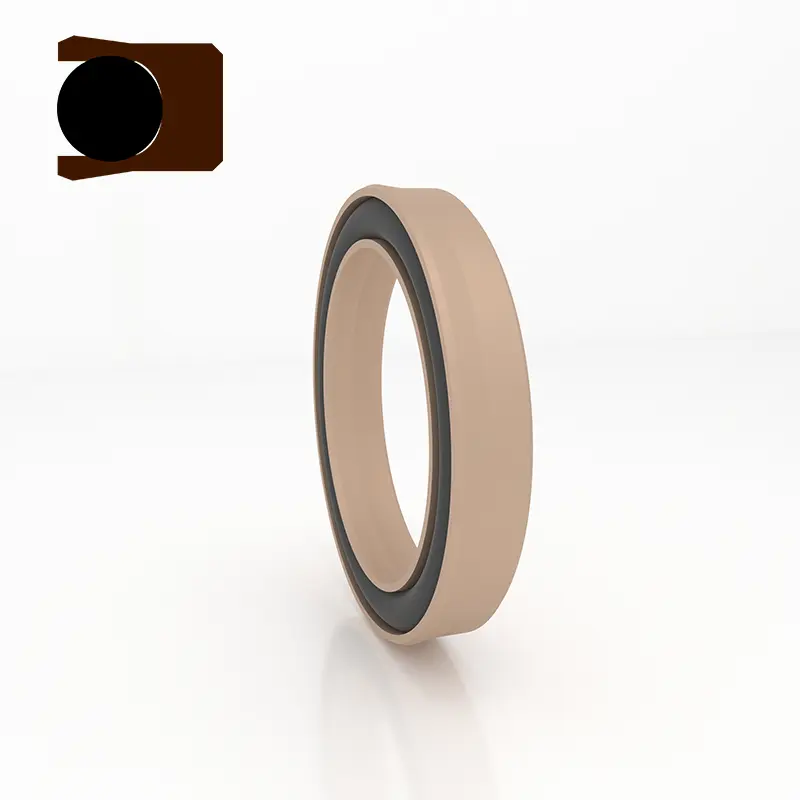

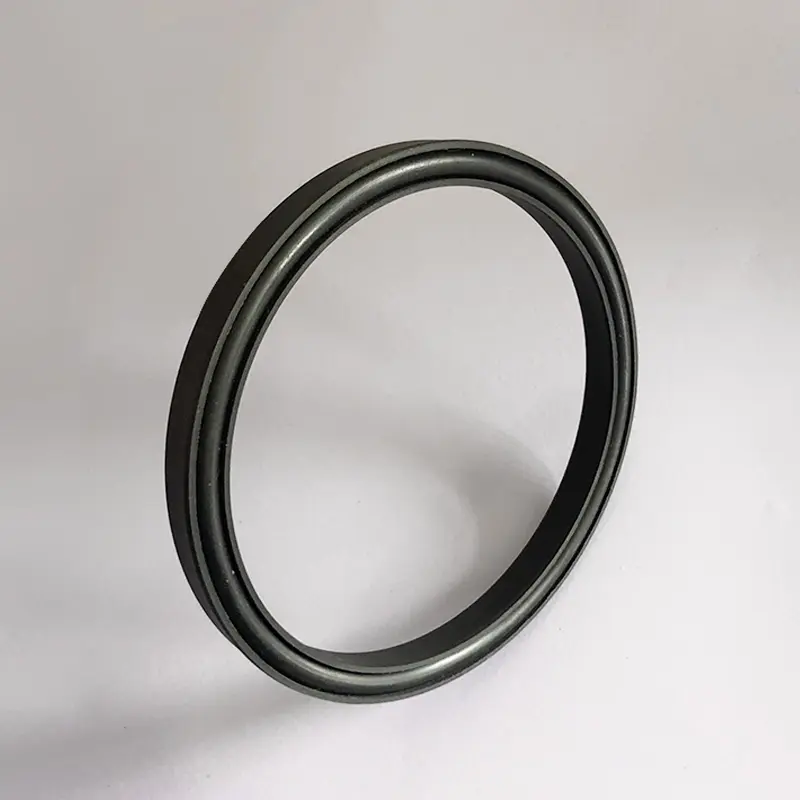

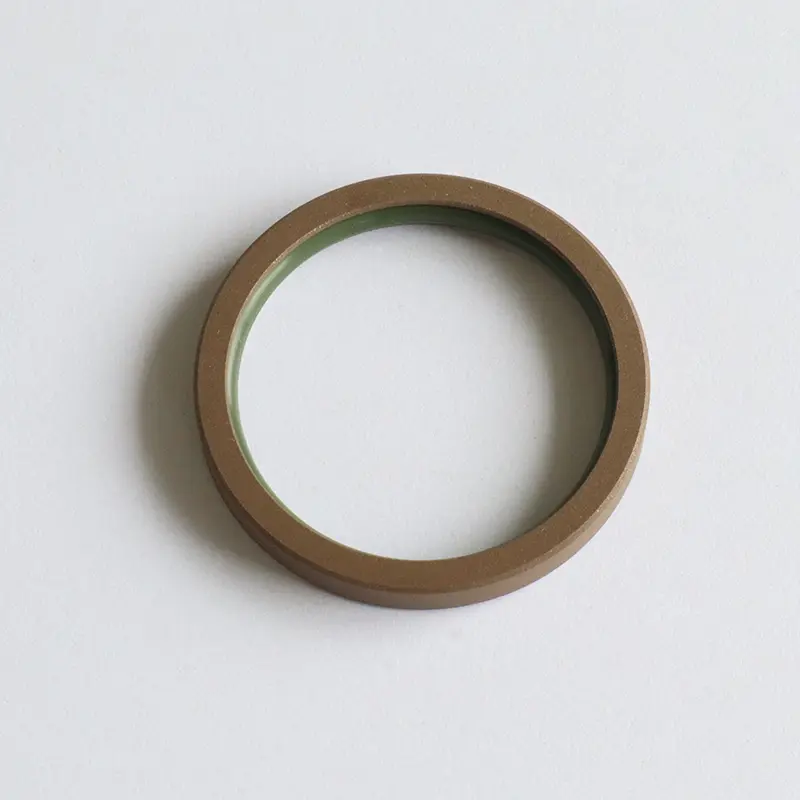

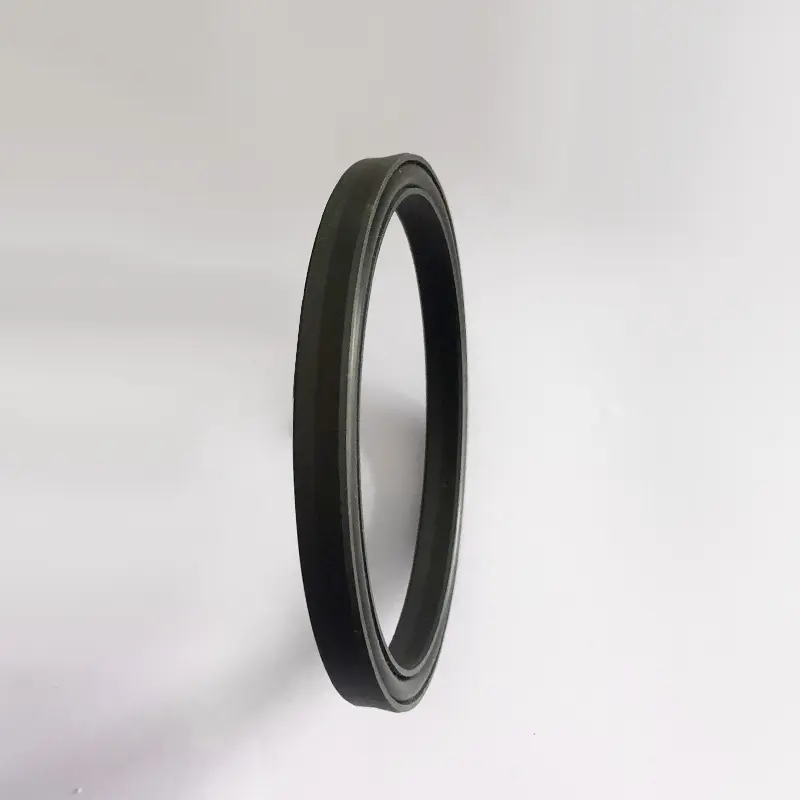

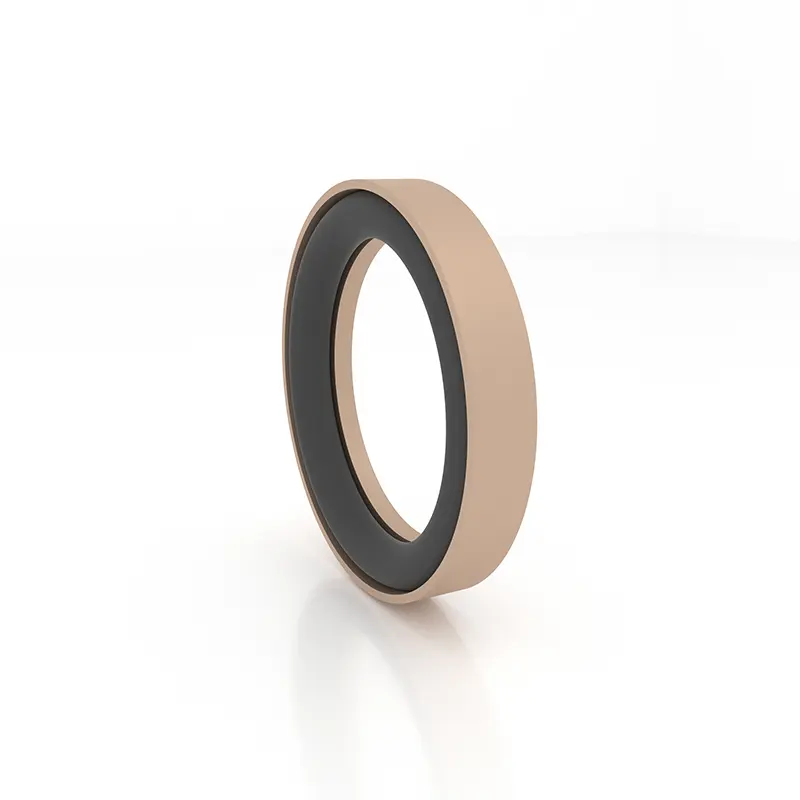

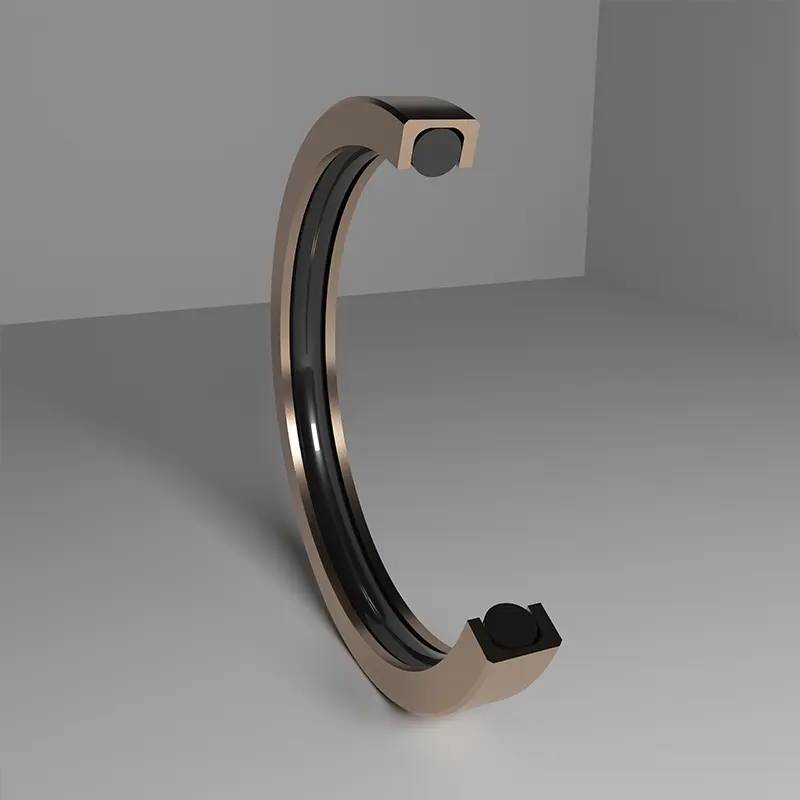

Garniturile de înaltă presiune pentru găurile cu piston sunt excelente, constând din PTFE sau material special de etanșare în formă specială în formă specială și inele de cauciuc în formă de O ridicată. Conform inelelor O potrivite, acestea sunt împărțite în seria RC58-RC64 (adaptate la GB1235), care sunt utilizate special pentru etanșarea unică a mișcării reciproce hidraulice.

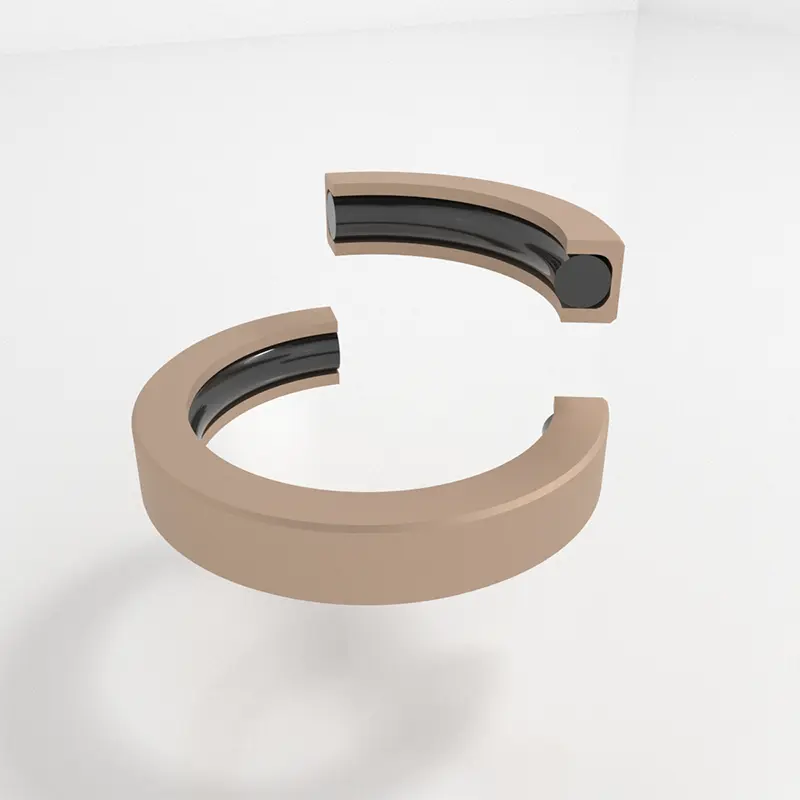

Materialul PTFE are o stabilitate chimică puternică, o rezistență la coroziune a acidului și alcalinului și se adaptează la medii chimice complexe. Inelul de etanșare și inelul de cauciuc funcționează împreună pentru a obține un efect excelent de etanșare.
În inginerie marină, garniturile de înaltă presiune pentru găurile pistonului pot oferi protecție cheie pentru sistemul hidraulic al detectoarelor de mare adâncime. Presiunea apei de mare adâncime este ridicată, iar apa de mare este extrem de corozivă. Avantajul materialului este unul dintre premisele pentru produs pentru a oferi rezistență la presiune ridicată și rezistență la coroziune.
În fabricarea mașinilor grele, brațele telescopice hidraulice mari de macara beneficiază foarte mult. Șantierul este complex, brațele telescopice se mișcă frecvent, iar presiunea variază. Materialul PTFE este rezistent la uzură, combinat cu un design subțire al buzelor, o compensație în timp real pentru uzură, etanșare strânsă și riscuri reduse de eșec.
În domeniul noilor vehicule energetice, sigiliile de înaltă presiune pentru găurile pistonului sunt, de asemenea, critice. În componentele hidraulice EPS, materialul este stabil și poate sigila cu exactitate în fața eroziunii hidraulice a uleiului și a modificărilor de temperatură; În sistemul de frână, pentru impactul de înaltă presiune și coroziunea fluidului de frână, structura specială și inelul de etanșare a grosimii optimizate previn strict scurgerea și asigură siguranța.
Garniturile de înaltă presiune pentru găurile cu piston pe care le producem au unele modele cu design subțire a buzelor, cu o compensare bună și etanșare excelentă. Sunt bine optimizate pentru presiunea apei și medii cu vâscozitate scăzută. Structura specială este rezistentă la presiune ridicată și are o calitate excelentă a materialelor. Este cea mai bună alegere pentru deschiderea etanșării eficiente.
Caracteristici ale produsului:
1. Frecarea scăzută, rezistență mică de pornire, mișcare netedă, frecare dinamică și statică egală, fără târâre;
2. Viața lungă, poate fi utilizată pentru garniturile de lubrifiere fără ulei;
3. Poate fi utilizat pentru sigilarea presiunii înalte, a presiunii ultra-înalte, a apei și a altor medii cu vâscozitate scăzută;
4. Poate fi utilizat pentru sigilarea apei și a altor suporturi cu vâscozitate scăzută
Selectarea materialelor

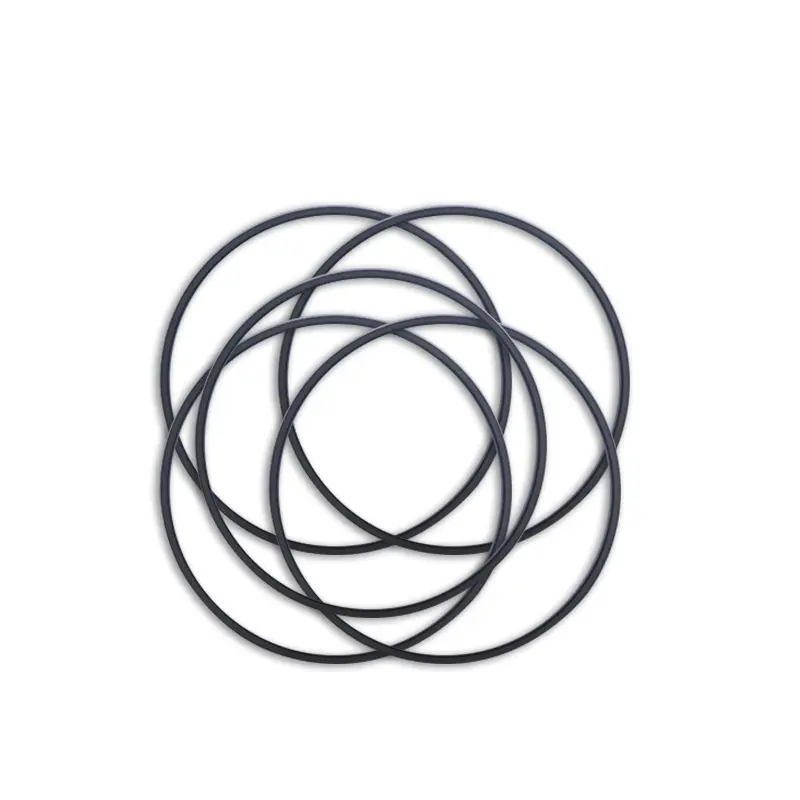

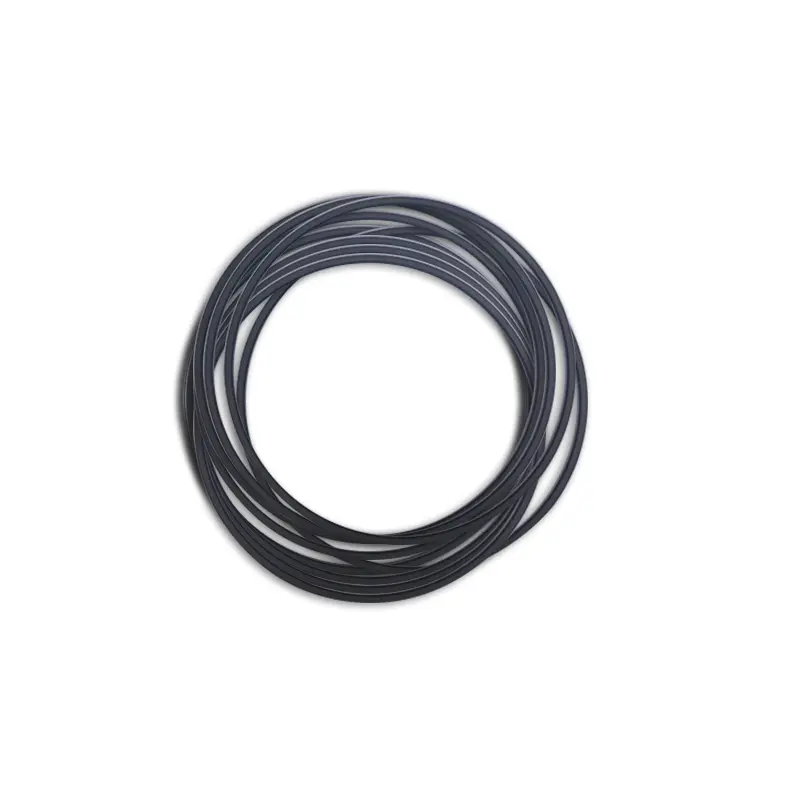

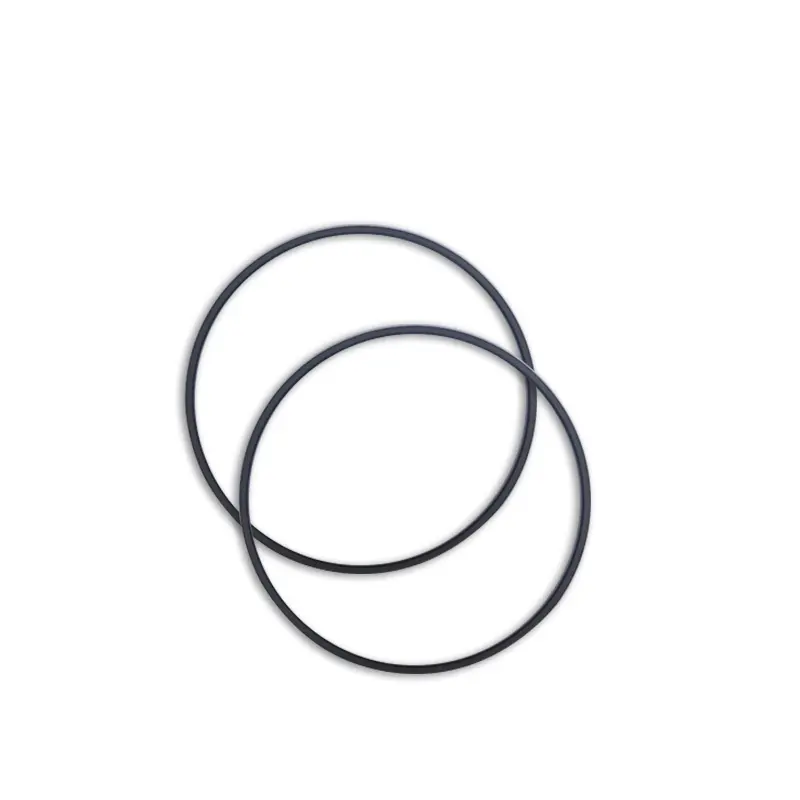

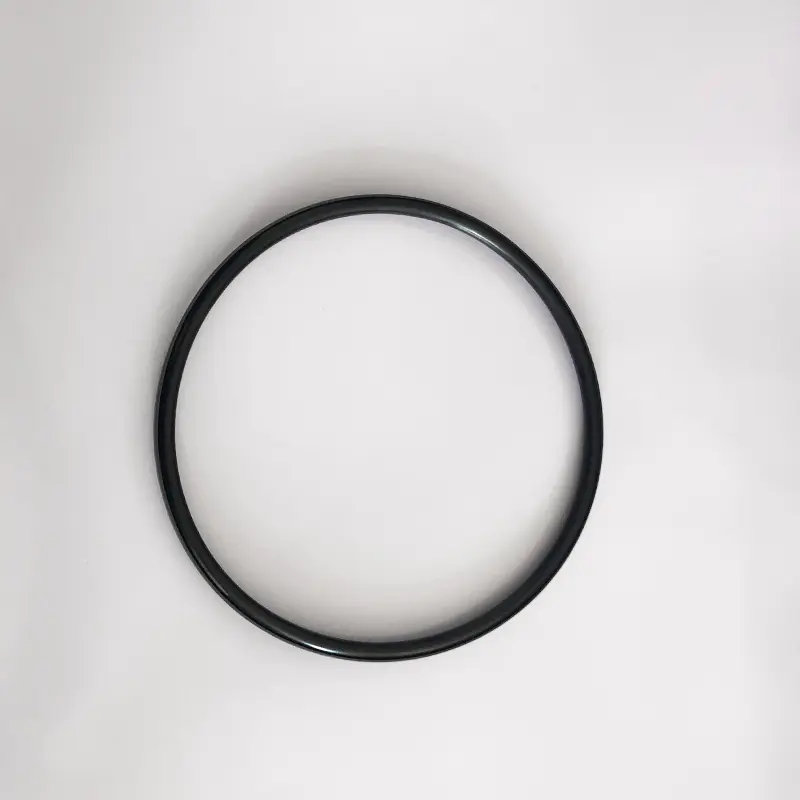

1. Materialele pentru inele O sunt: R01 cauciuc nitril (NBR), R02 Fluororubber (FKM), etc.
2. Materiale inele de etanșare: material standard PTFE3, alte materiale opționale PTFE1, PTFE2, PTFE4, Materiale termoplastice compozite.

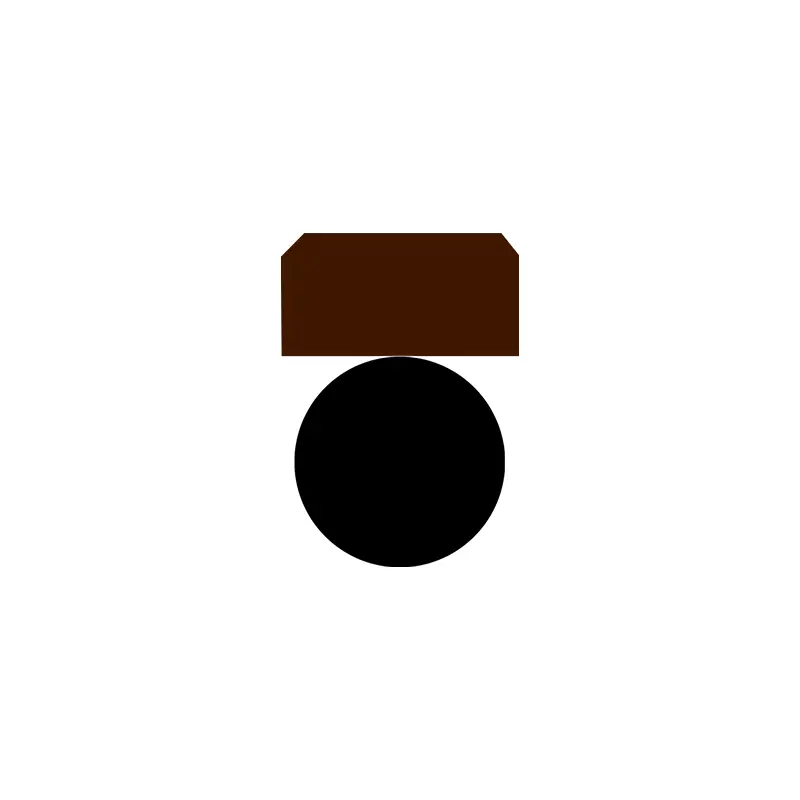

Condițiile de lucru aplicabile ale sigiliilor de înaltă presiune pentru găurile pistonului (valorile limită nu ar trebui să apară în același timp) | |||||

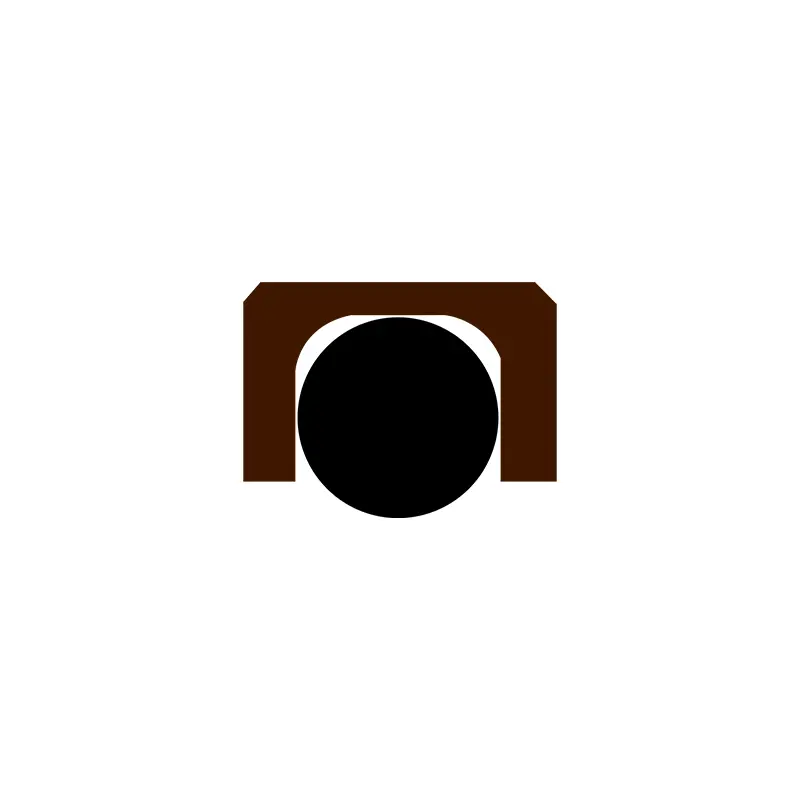

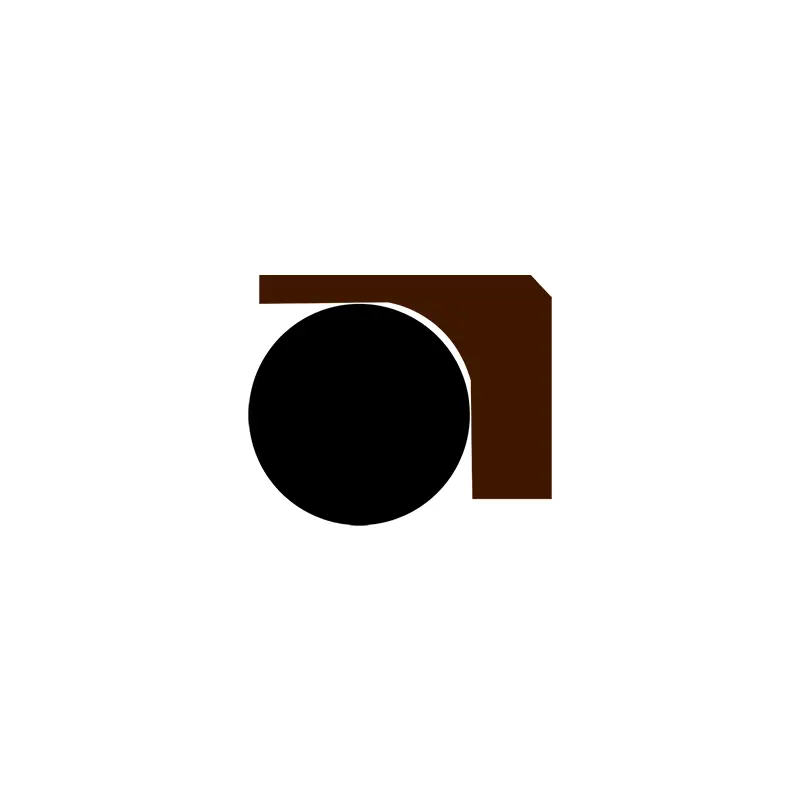

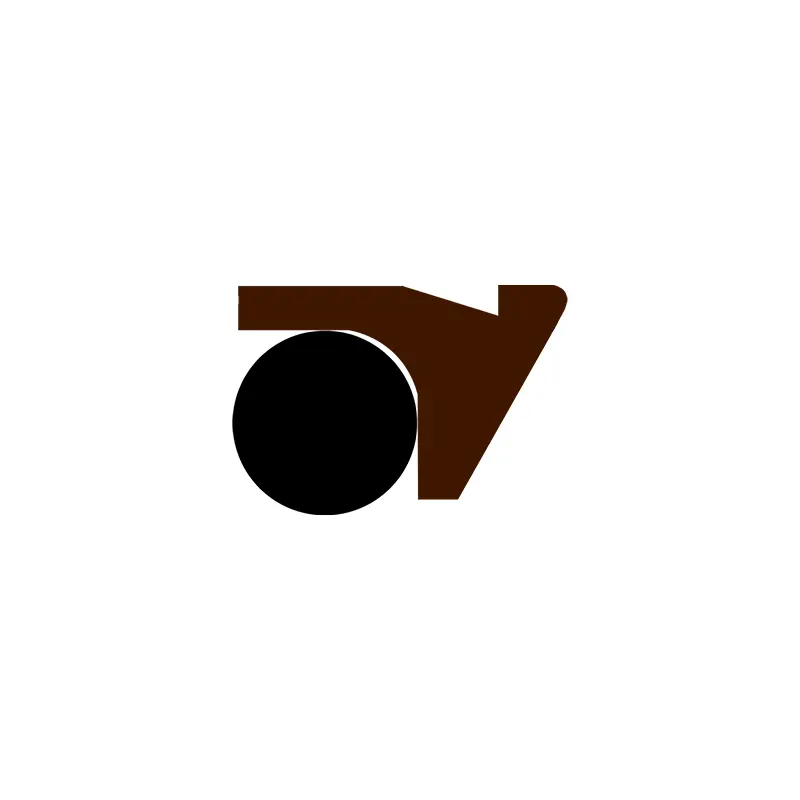

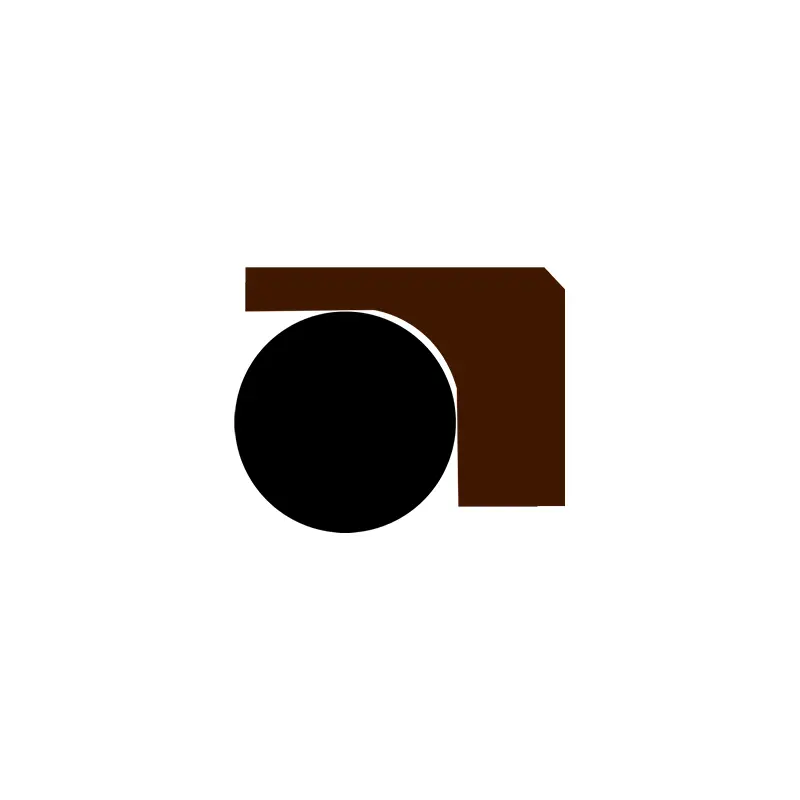

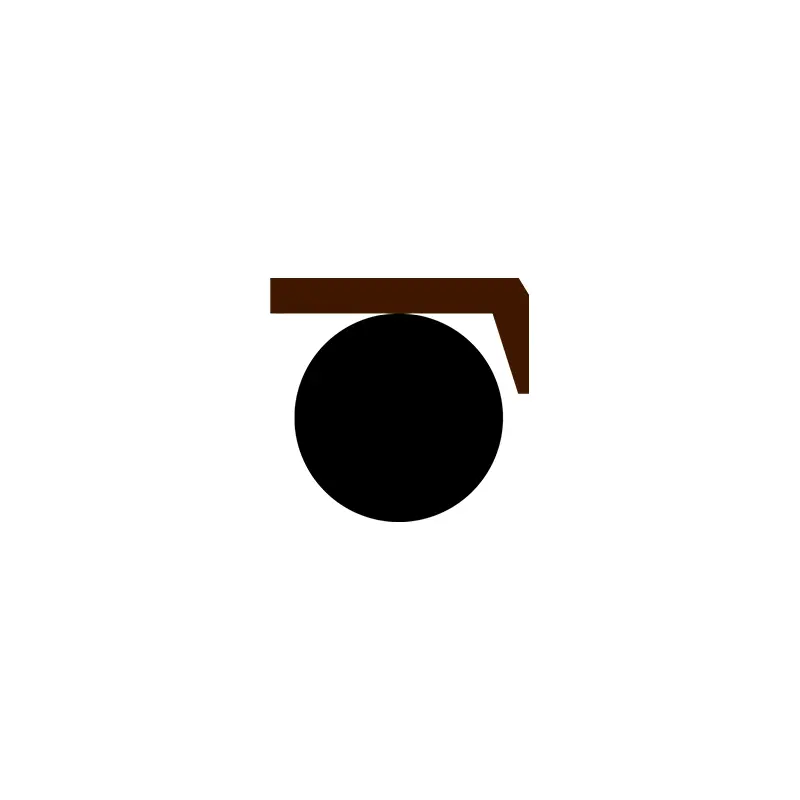

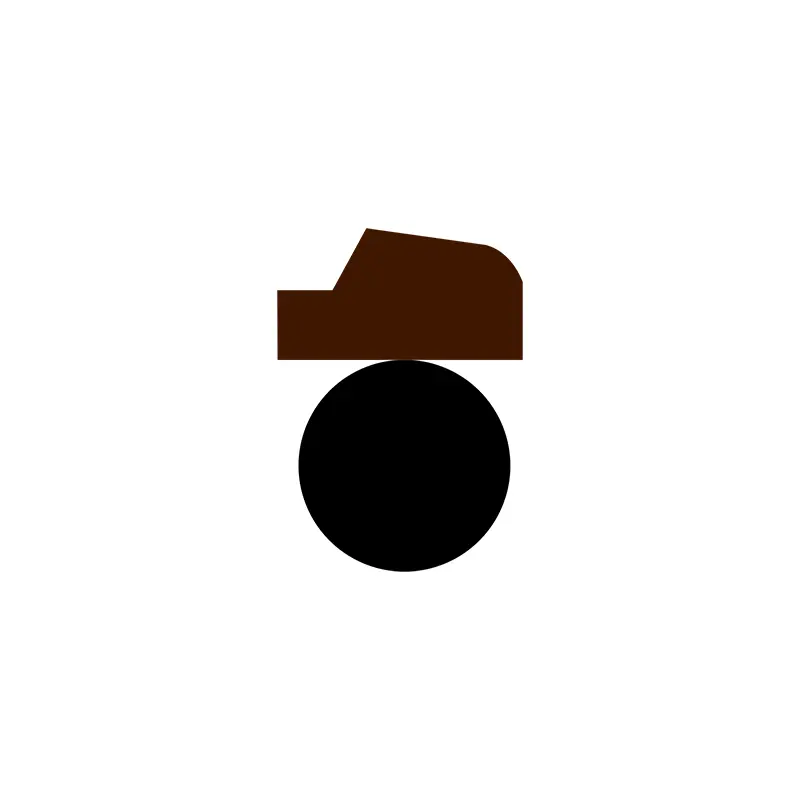

Profil | Model | Presiune (MPA) |
Temperatură (℃) | Viteză (m/s) | Media |
![]() |
RC51/RC52 | ≤70 | -35 ~+100 (potrivirea O-Ring NBR) | ≤6 | Ulei hidraulic pe bază de minerale, lichid ignifug (HFA/HFB), gaz, etc. |
-20 ~+180 (potrivirea O-Ring FKM) | |||||
![]() |
RC53/RC54 | ≤100 | -35 ~+100 (potrivirea O-Ring NBR) | ≤6 | Ulei hidraulic pe bază de minerale, lichid ignifug (HFA/HFB), gaz, etc. |
-20 ~+180 (potrivirea O-Ring FKM) | |||||
![]() |
RC55 | ≤200 | -35 ~+100 (potrivirea O-Ring NBR) | ≤6 | Ulei hidraulic pe bază de minerale, lichid ignifug (HFA/HFB), apă etc. |
-20 ~+180 (potrivirea O-Ring FKM) | |||||
![]() |
RC56/RC57 | ≤100 | 35 ~+100 (potrivirea O-Ring NBR) | ≤6 | Ulei hidraulic pe bază de minerale, lichid ignifug (HFA/HFB), gaz, etc. |
-20 ~+180 (potrivirea O-Ring FKM) | |||||
![]() |
RC58/RC59 | ≤200 | -35 ~+100 (potrivirea O-Ring NBR) | ≤6 | Ulei hidraulic pe bază de minerale, lichid ignifug (HFA/HFB), apă etc. |
-20 ~+200 (potrivirea O-Ring FKM) | |||||
![]() |
RC60 | ≤260 | -35 ~+100 (potrivirea O-Ring NBR) | ≤6 | Ulei hidraulic pe bază de minerale, lichid ignifug (HFA/HFB), apă etc. |
-20 ~+200 (potrivirea O-Ring FKM) | |||||
![]() |
RC61 | ≤60 | -35 ~+100 (potrivirea O-Ring NBR) | ≤6 | Ulei hidraulic pe bază de minerale, lichid ignifug (HFA/HFB), apă etc. |
-20 ~+200 (potrivirea O-Ring FKM) | |||||
![]() |
RC61-B | ≤60 | -35 ~+100 (potrivirea O-Ring NBR) | ≤6 | Ulei hidraulic pe bază de minerale, lichid ignifug (HFA/HFB), apă etc. |
-20 ~+200 (potrivirea O-Ring FKM) | |||||
![]() |
RC62 | ≤60 | -35 ~+100 (potrivirea O-Ring NBR) | ≤6 | Ulei hidraulic pe bază de minerale, lichid ignifug (HFA/HFB), apă etc. |
-20 ~+200 (potrivirea O-Ring FKM) | |||||
![]() |
RC63/SPGC | ≤20 | -35 ~+100 (potrivirea O-Ring NBR) | ≤6 | Ulei hidraulic pe bază de minerale, lichid ignifug (HFA/HFB), gaz, etc. |
-20 ~+180 (potrivirea O-Ring FKM) | |||||
![]() |
RC64 | ≤20 | -35 ~+100 (potrivirea O-Ring NBR) | ≤6 | Ulei hidraulic pe bază de minerale, lichid ignifug (HFA/HFB), gaz, etc. |
-20 ~+180 (potrivirea O-Ring FKM) | |||||
![]() |
Bine | ≤50 | -35 ~+110 (potrivirea O-Ring NBR) | ≤1 | Ulei hidraulic pe bază de mineral, lichid ignifug (HFA/HFB), etc. |
Exemplu de comandă:
Modelul de comandă RC51-80x70x7.6-PTFE3-R01
Model-cilindru diametru x diametru canelură x canelură lățime PTFE3 Cod material PTFE-modificat PTFE3 Cod de material cu inel O O-inel
Model de comandă RC53-80x69.6x9.8-PTFE3 -R01
Model-cilindru diametru x diametru canelură x canelură lățime PTFE3 PTFE modificată PTFE Cod R01- Cod material cu inel O
Modelul de comandă RC55-80x69.4x10.6-PTFE3-R01
Model-cilindru diametru x diametru canelură x canelură lățime PTFE3 PTFE modificată PTFE Cod R01- Cod material cu inel O
Model de comandă RC56-80x70x9.2-PTFE3 -R01
Model-cilindru diametru x diametru canelură x canelură lățime PTFE3 PTFE modificată PTFE Cod R01- Cod material cu inel O
Model de comandă OK-80X59X8 Diametru cilindru x diametru canelură x lățimea canelurii

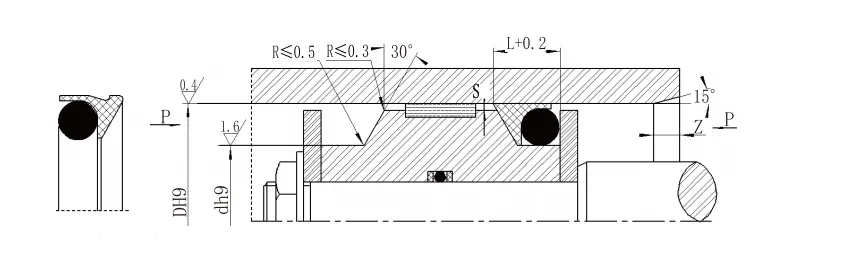

Specificații

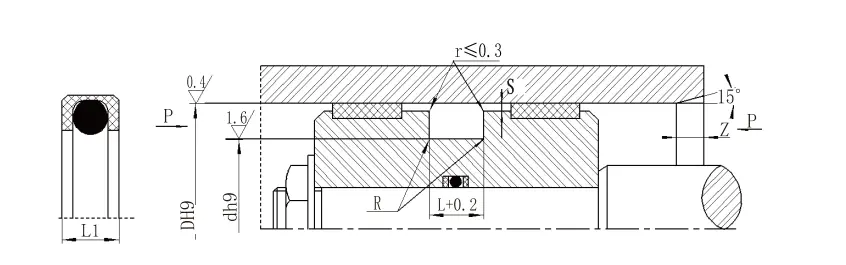

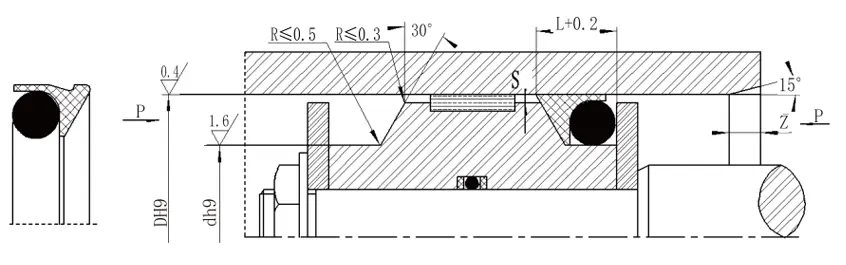

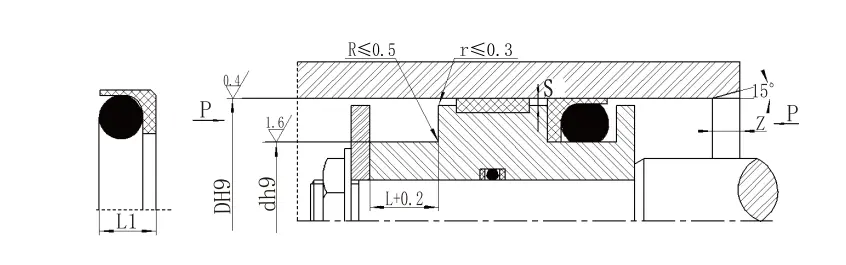

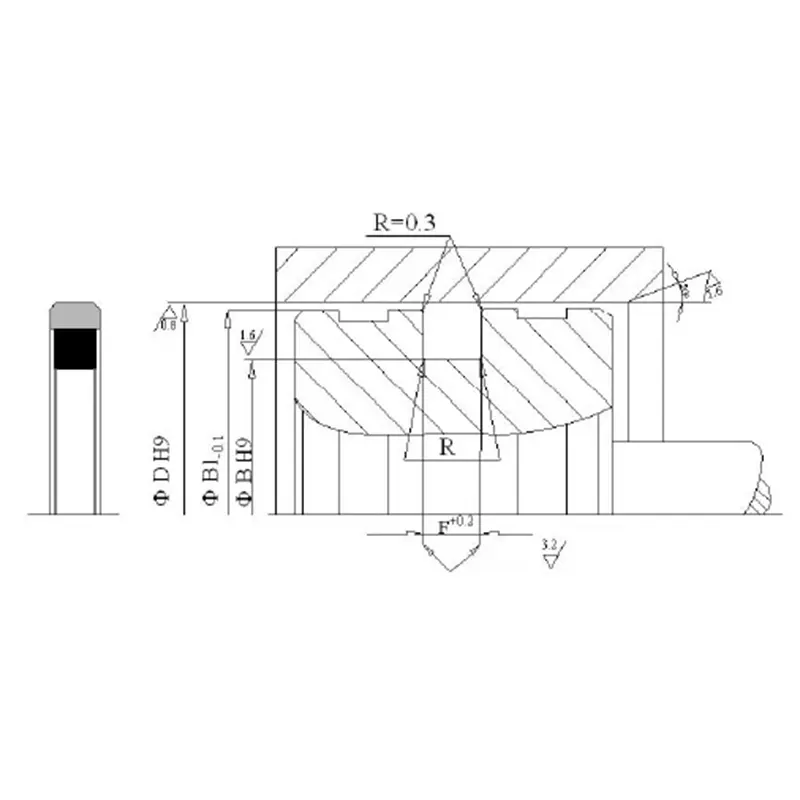

Tabelul parametrilor de specificații RC51 (sunt disponibile orice specificații din intervalul parametrilor)Tip standard DH9 RC51 |
Sarcina ușoară DH9 RC51-Q |
Sarcina grea DH9 RC51-Z |
Diametrul canelurii D H9 |
Lățimea canelurii L+0.2 |
Înălțimea de etanșare L1 | Clearance radial sMax | Chamfer Zmin |
Diametrul sârmei cu inel O. d0 |
|
<20MPa | <40MPa | ||||||||
8 ~ 12 | 12.9 ~ 23.9 | - | D-3.5 | 3.2 | 2.8 | 0.2 | 0.15 | 3 | 1.8 |
12.9 ~ 23.9 | 24 ~ 49,9 | - | D-5.3 | 4.2 | 3.8 | 0.25 | 0.15 | 4 | 2.65 |
24 ~ 49,9 | 50 ~ 121.9 | 12.9 ~ 23.9 | D-6.8 | 5.2 | 4.7 | 0.25 | 0.2 | 5 | 3.55 |
50 ~ 121.9 | 122 ~ 690.9 | 24 ~ 49,9 | D-10.0 | 7.6 | 7 | 0.3 | 0.2 | 7 | 5.30 |
122 ~ 690.9 | 691 ~ 999 | 50 ~ 121.9 | D-133.0 | 9.6 | 8.8 | 0.35 | 0.25 | 10 | 7.00 |
691 ~ 999 | 1000 ~ 1599 | 122 ~ 690.9 | D-15.9 | 11.6 | 10.5 | 0.5 | 0.3 | 12 | 8.6 |
1000 ~ 1599 | ≥1600 | 691 ~ 999 | D-17.8 | 14.8 | 13.5 | 0.6 | 0.4 | 15 | 10.0 |
≥1600 | - | 1000 ~ 1599 | D-21.2 | 17.8 | 16.3 | 0.7 | 0.6 | 20 | 12.0 |
NOTĂ: 1. Este mai ușor de instalat în caneluri închise> 30mm folosind seria Light Load. | |||||||||
2. Vă rugăm să consultați compania noastră pentru instalarea cu canelură închisă. | |||||||||
3. Pentru presiune> 40MPa, zona de rădăcină a sigiliului folosește toleranța la potrivire H8/F8. |
Specificații RC52 (potrivirea O-Ring GB1235) (orice specificații în intervalul de parametri sunt disponibile) | ||||||
Gama de deschidere D H9 |
Diametrul canelurii D H9 |
Lățimea canelurii L+0.2 |
Înălțimea de sigiliu L1 |
Clearance radial SMax |
Chamfer Zmin |
Diametrul sârmei cu inel O. d0 |
12 ~ 55 | D-6.8 | 5.2 | 4.7 | 0.3 | 5 | 3.5 |
56 ~ 169 | D-10.8 | 8.2 | 7.5 | 0.4 | 7 | 5.7 |
170 ~ 1500 | D-15.9 | 11.6 | 10.5 | 0.4 | 12 | 8.6 |
Exemplu de comandă RC52—80x69.2x8.2-PTFE3-R01 | ||||||
Model-cilindru diametru x diametru canelură x canelură lățime PTFE3- Cod material PTFE modificat R01- Cod material cu inel O |
Specificații RC53 (sunt disponibile orice specificații din intervalul de parametri) | ||||||
Gama de deschidere D H9 |
Diametrul canelurii D H9 |
Lățimea canelurii L+0.2 |
Clearance radial SMax | Chamfer Zmin |
Diametrul sârmei cu inel O. dO |
|
<40MPa | <60MPa | |||||
13 ~ 24 | D-5.4 | 5.2 | 0.25 | 0.15 | 4 | 2.65 |
25 ~ 49 | D-7.2 | 6.6 | 0.25 | 0.2 | 5 | 3.55 |
50 ~ 121 | D-10.4 | 9.8 | 0.3 | 0.2 | 7 | 5.30 |
122 ~ 1500 | D-133.6 | 12.8 | 0.35 | 0.25 | 10 | 7.00 |
Specificații RC54 (potrivirea O-Ring GB1235) (orice specificații în intervalul de parametri sunt disponibile) | ||||||
Gama de deschidere D H9 | Diametrul canelurii D H9 | Lățimea canelurii L+0.2 | Clearance radial SMax | Chamfer Z.min | Diametrul sârmei cu inel O. D.O | |
<40MPa | <60MPa | |||||
12 ~ 49 | D-7.0 | 6.6 | 0.25 | 0.2 | 5 | 3.5 |
50 ~ 169 | D-11.0 | 10.5 | 0.3 | 0.2 | 7 | 5.7 |
170 ~ 1500 | D-16.6 | 15.5 | 0.5 | 0.3 | 12 | 8.6 |
NOTĂ: Pentru presiune> 60MPa, zona de rădăcină de etanșare folosește toleranța de potrivire H8/F8, iar sigiliul de presiune ultra-ridicat Smax <0.05. |
Gama de deschidere D H9 | Diametrul canelurii D H9 | Lățimea canelurii L+0.2 | Clearance radial SMax | Chamfer Z.min | Diametrul sârmei cu inel O. D.O | |
<40MPa | <60MPa | |||||
12 ~ 49 | D-7.2 | 8.6 | 0.25 | 0.2 | 5 | 3.55 |
50 ~ 121 | D-10.6 | 10.6 | 0.3 | 0.2 | 7 | 5.3 |
122 ~ 1500 | D-14 | 13.8 | 0.5 | 0.3 | 8 | 7 |
NOTĂ: Pentru presiune> 60MPa, zona de rădăcină de etanșare folosește toleranța de potrivire H8/F8, iar sigiliul de presiune ultra-ridicat Smax <0.05. |
Specificații RC56 (sunt disponibile orice specificații din intervalul de parametri) | ||||||||||
Tip standard DH9 RC56 |
Sarcina ușoară DH9 RC56-Q |
Sarcina grea DH9 RC56-Z |
Diametrul canelurii D H9 |
Lățimea canelurii L+0.2 |
Înălțimea de etanșare L1 | Colțuri rotunjite RMAX |
Clearance radial sMax | Chamfer Zmin |
Diametrul sârmei cu inel OO | |
<20MPa | <40MPa | |||||||||
8 ~ 12,9 | 13 ~ 23.9 | - | D-3.8 | 4 | 3.6 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
13 ~ 23.9 | 24 ~ 49,9 | 8 ~ 12,9 | D-5.2 | 4.7 | 4.3 | 0.4 | 0.25 | 0.2 | 4 | 2.65 |
24 ~ 49,9 | 50 ~ 121.9 | 13 ~ 23.9 | D-6.8 | 6.2 | 5.6 | 0.4 | 0.3 | 0.2 | 5 | 3.55 |
50 ~ 121.9 | 122 ~ 629 | 24 ~ 49,9 | D-10.0 | 9.2 | 8.5 | 0.5 | 0.35 | 0.25 | 7 | 5.3 |
122 ~ 629 | 630 ~ 999 | 50 ~ 121.9 | D-133.0 | 12.3 | 10.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
630 ~ 999 | 1000 ~ 1599 | 122 ~ 629 | D-16 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
1000 ~ 1599 | ≥1600 | 630 ~ 999 | D-18.5 | 16 | 14.5 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
≥1600 | - | 1000 ~ 1599 | D-22 | 19 | 17 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
NOTĂ: 1. Pentru presiuni> 60MPa, zona de rădăcină de etanșare folosește toleranța potrivită H8/F8, iar sigiliul de presiune ultra-înaltă Smax <0.05. 2. Pentru diametrele cilindrilor> 30mm, poate fi instalat în caneluri închise. Vă rugăm să consultați compania noastră. |
Specificații RC57 (potrivirea O-Ring GB1235) (orice specificații în intervalul de parametri sunt disponibile) | ||||||||
Gama de deschidere D H9 | Diametrul canelurii D H9 | Lățimea canelurii L+0.2 | Înălțimea de sigiliu L1 | Colțuri rotunde RMAX | Clearance radial sMax | Chamfer Z.min | Diametrul sârmei cu inel O. D.O | |
<20MPa | <40MPa | |||||||
8 ~ 27 | D-4.6 | 4.5 | 4 | 0.4 | 0.25 | 0.15 | 4 | 2.4 |
28 ~ 55 | D-6.8 | 6.2 | 5.6 | 0.4 | 0.25 | 0.2 | 5 | 3.5 |
56 ~ 169 | D-10.8 | 9.8 | 8.9 | 0.5 | 0.3 | 0.2 | 8 | 5.7 |
170 ~ 1500 | D-16.0 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
Exemplu de comandă RC57—80x69.2x9.8-PTFE3-R01 | ||||||||
Model-cilindru diametru x diametru canelură x canelură lățime PTFE3, R01 Cod material |
