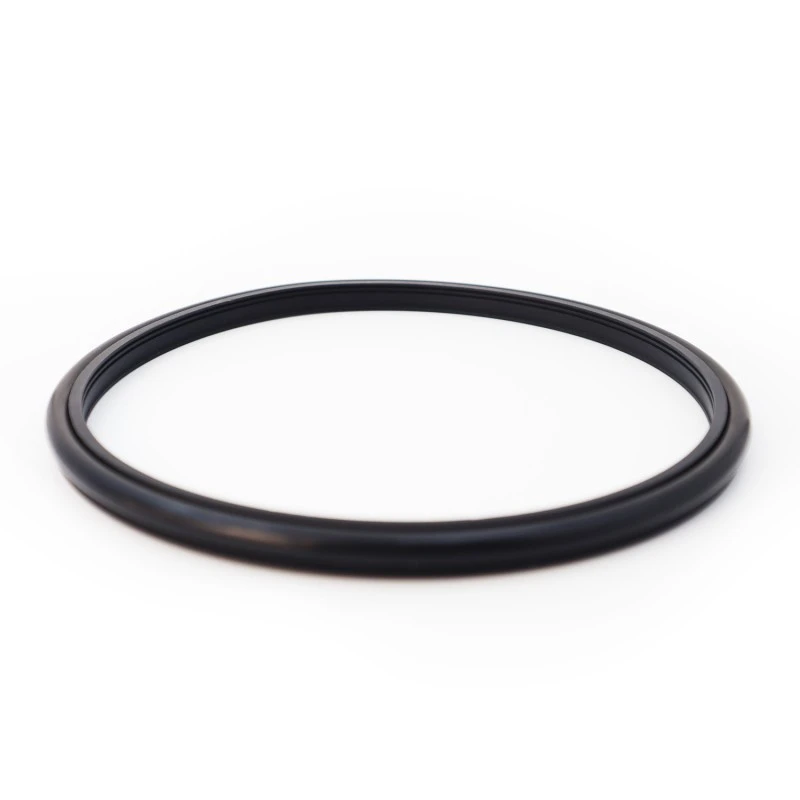

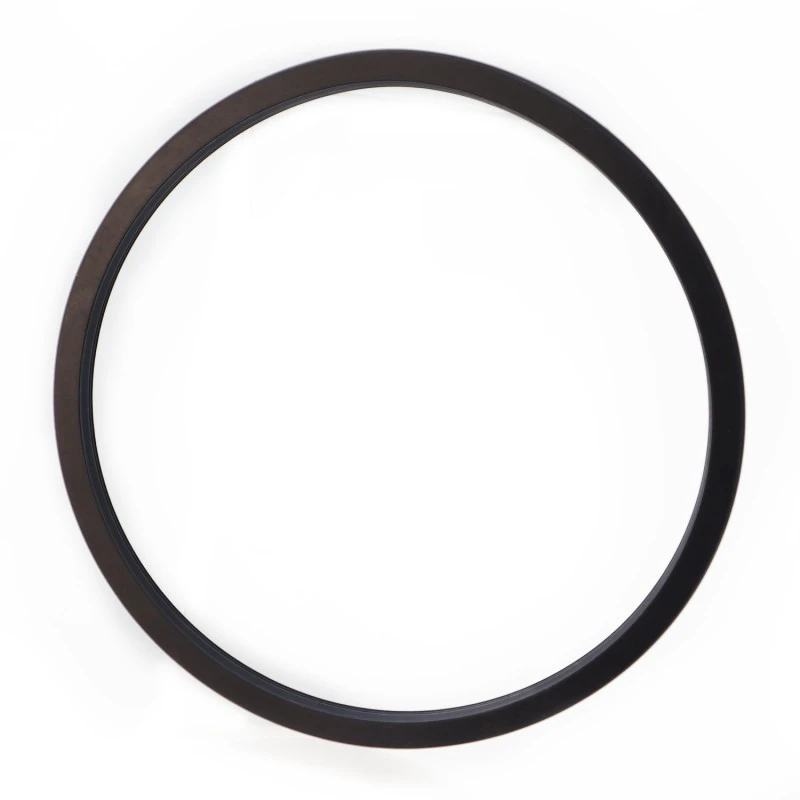

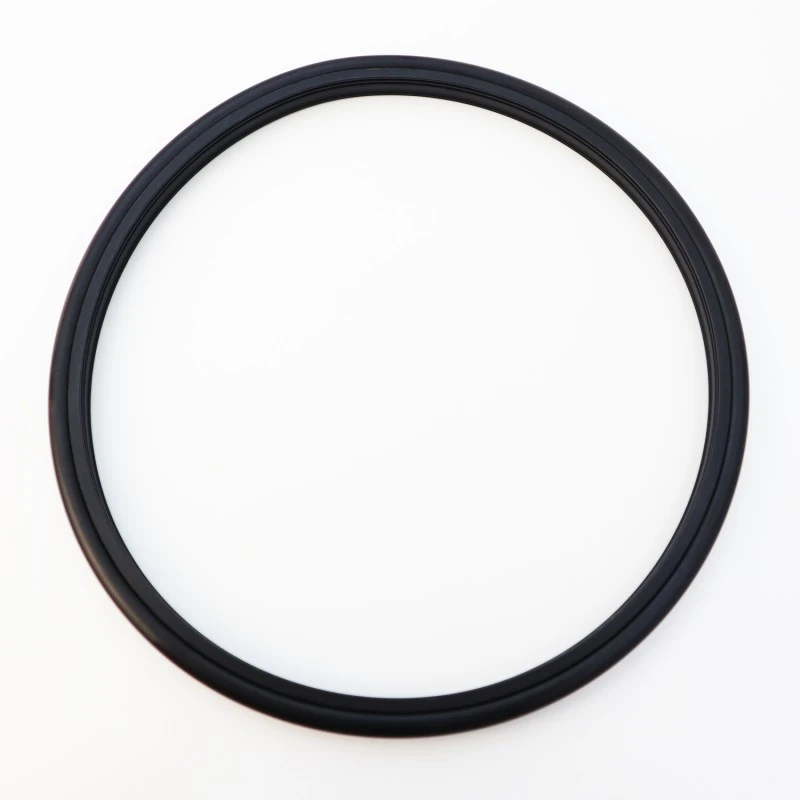

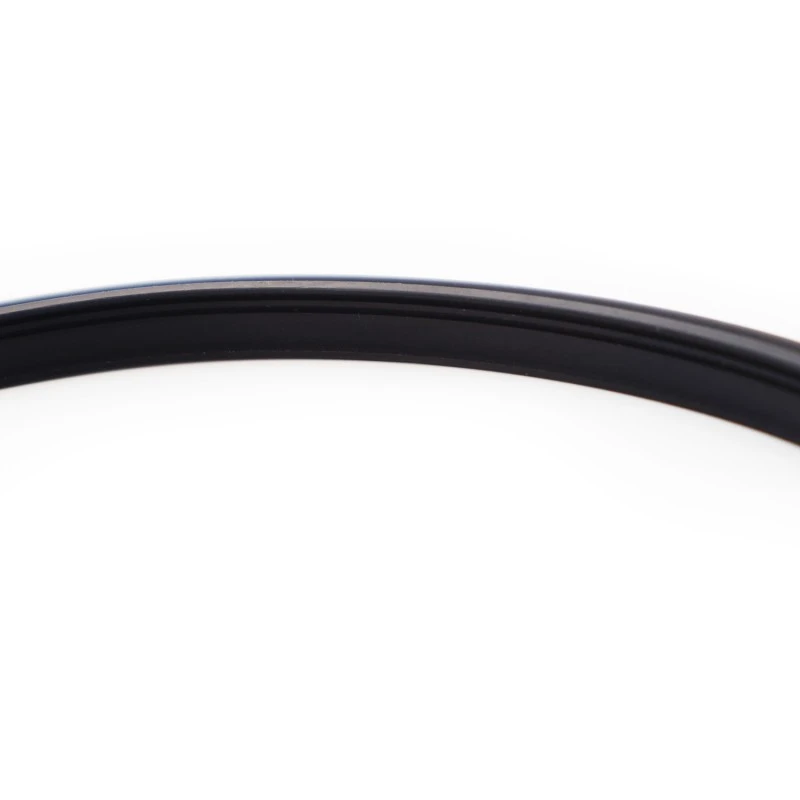

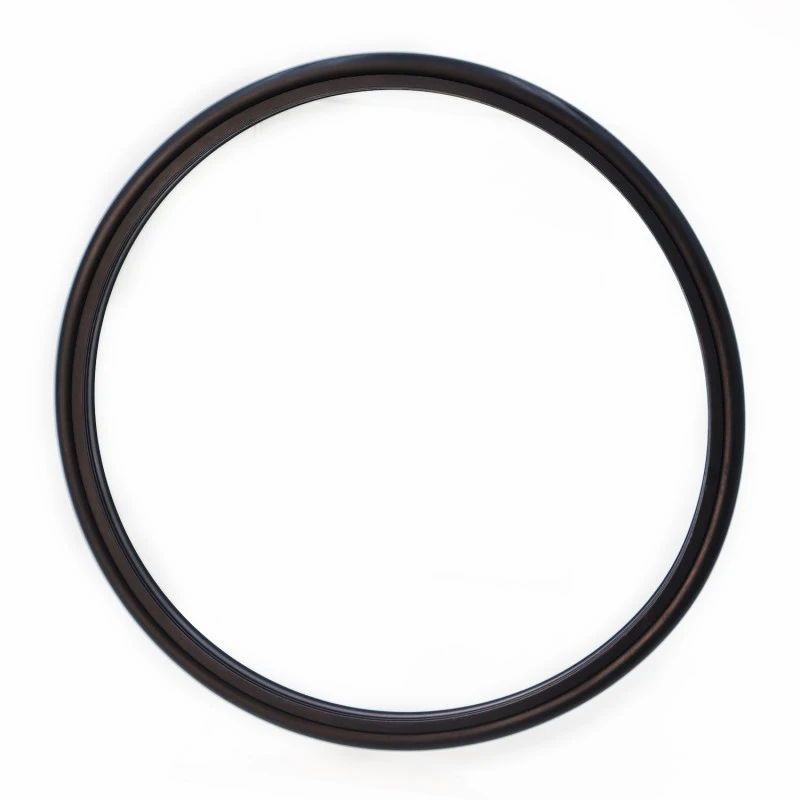

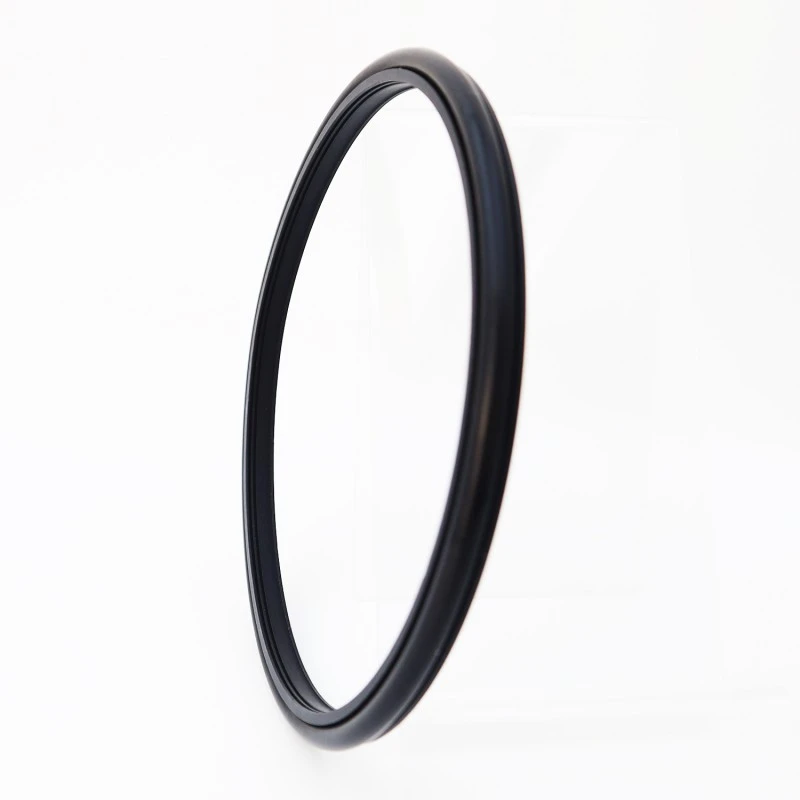

Etanșare a arborelui pentru șlam de ciment de înaltă presiune: durată de viață mare, frecare scăzută, performanță de etanșare excelentă, design compact și instalare, utilizare și întreținere ușoară. Buza sa specială de etanșare și designul cu grosime optimizată asigură o etanșare bună chiar și în medii dure, cum ar fi șlam de ciment. Când este utilizat pentru etanșarea mediilor asemănătoare noroiului, vă recomandăm lubrifierea cu grăsime între două (sau mai multe) garnituri.
Condiții de funcționare aplicabile (valorile limită nu ar trebui să apară simultan)
|
Presiune/MPa |
Temperatura / °C |
Viteza / m/s |
Mediu |
|
|
Mișcare alternativă |
Mișcare de rotație |
|||
|
≤100 |
-35~+100 (cu inele O NBR potrivite) |
≤6 |
≤2 |
Apă, nămol, țiței, ulei hidraulic, emulsie |
|
-20~+200 (cu inel O FKM potrivit) |
||||
Când întâmpinați întrebări sau urgențe în timpul utilizării produselor dvs., puteți contacta Ruichen în orice moment. Oferim o linie telefonică de consultanță tehnică 7 x 24 de ore pentru rezolvarea problemelor tehnice urgente.
În cazul unei scurgeri de etanșare, uzură anormală sau orice defecțiune a performanței, echipa noastră de asistență tehnică va iniția imediat procesul de răspuns printr-un apel telefonic sau prin e-mail. Vă putem oferi o judecată preliminară și soluții prin diagnosticare video de la distanță, analiză de imagini și alte metode. Pentru probleme complexe, promitem să oferim un raport de analiză preliminară în termen de 48 de ore și, dacă este necesar, să trimitem ingineri la șantier pentru a oferi suport tehnic și să investigăm împreună problema cu dvs. până când problema este rezolvată complet.
Alegerea materialului
1. Materialele adecvate pentru inele O includ: cauciuc nitril butadien R01 (NBR), cauciuc fluor R02 (FKM) etc.
2. Materiale pentru inele de etanșare: material standard PTFE4, alte materiale opționale includ PTFE2/PTFE3/PTFE5/UPE/PK1/PK2 etc.
Exemplu de comandă
Model de comandă RC2061-80*91,7*7,6-PTFE4-R01 Model - Diametrul arborelui * Diametrul canelurii * Lățimea canelurii - Cod material

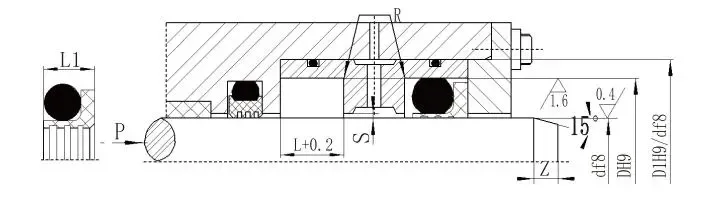

(a) Structură deschisă

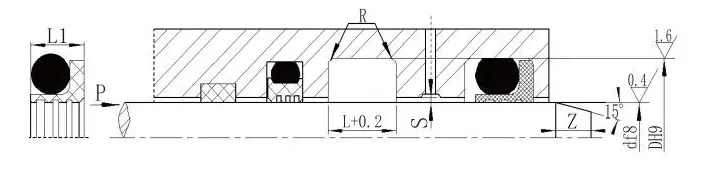

(b) Structură închisă
Specificații (este disponibilă orice dimensiune din intervalul specificat)
|
Gama de diametre a arborelui Tip standard d f8 RC2061 |
Gama de diametre a arborelui Tip de sarcină grea d f8 RC2061-Z |
Diametrul canelurii DH9 |
Lățimea canelului L+0,2 |
Lățimea etanșării L1 |
Colțuri rotunjite Rmax |
Joc radial Smax |
Teşitură Zmin |
Diametrul firului O-ring |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15,9 |
- |
d+6,3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38,9 |
5~15,9 |
d+8,2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39-107,9 |
16-38,9 |
d+11,7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108-670,9 |
39~107,9 |
d+15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108-670,9 |
d+19,4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Notă: 1. Pentru diametrele arborelui ≤ 30 mm, se recomandă un design cu caneluri deschise.
2. Când se utilizează pentru etanșări rotative, se recomandă o duritate a suprafeței HRC ≥ 58 pentru arborele rotativ.
3. Pentru presiuni mai mari de 30MPa, se recomandă o potrivire H8/8 pentru golul de extrudare.
