Elementul nostru de ghid de etanșare la presiune înaltă are o varietate bogată de tipuri.

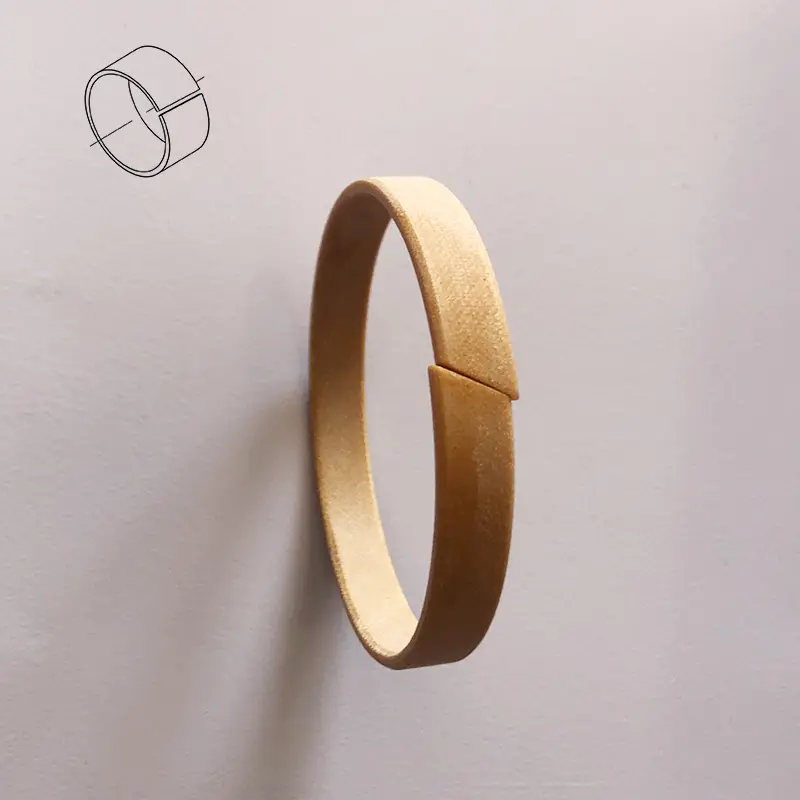

Inelul de susținere este o componentă de bază importantă a cilindrului hidraulic. Ruichen Sigiliu a dezvoltat cu succes inelul de sprijin fenolic consolidat de pânză (BELL) pentru a se conforma dezvoltării de sigiliu combinat cu inel glisant internațional și structură de susținere moale. După ani de practică, calitatea o depășește pe cea a produselor străine similare și a fost bine primită de utilizatori. Tabelul de performanță poate fi utilizat pentru referință.

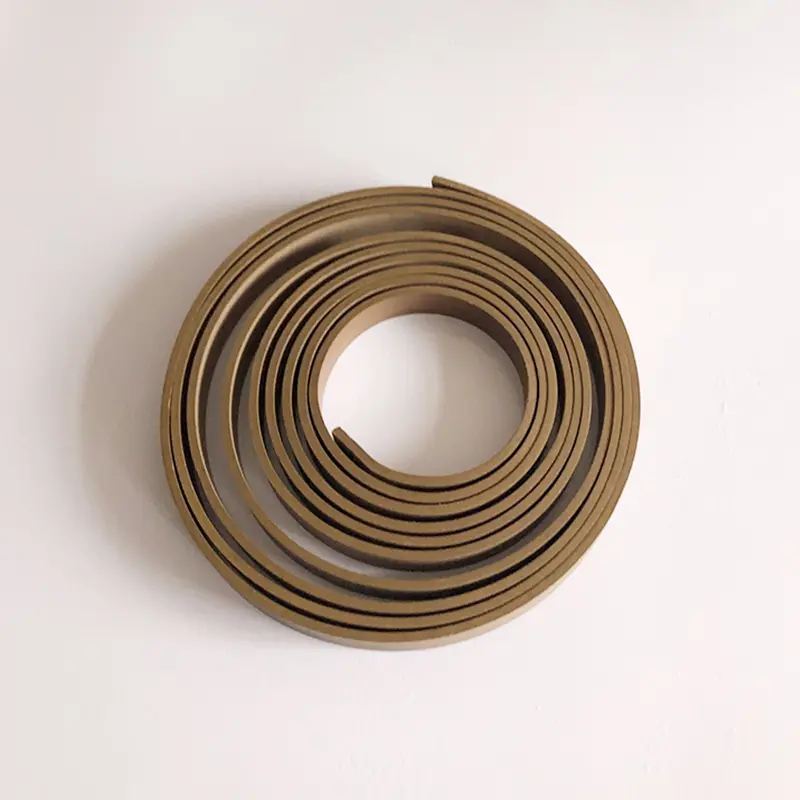

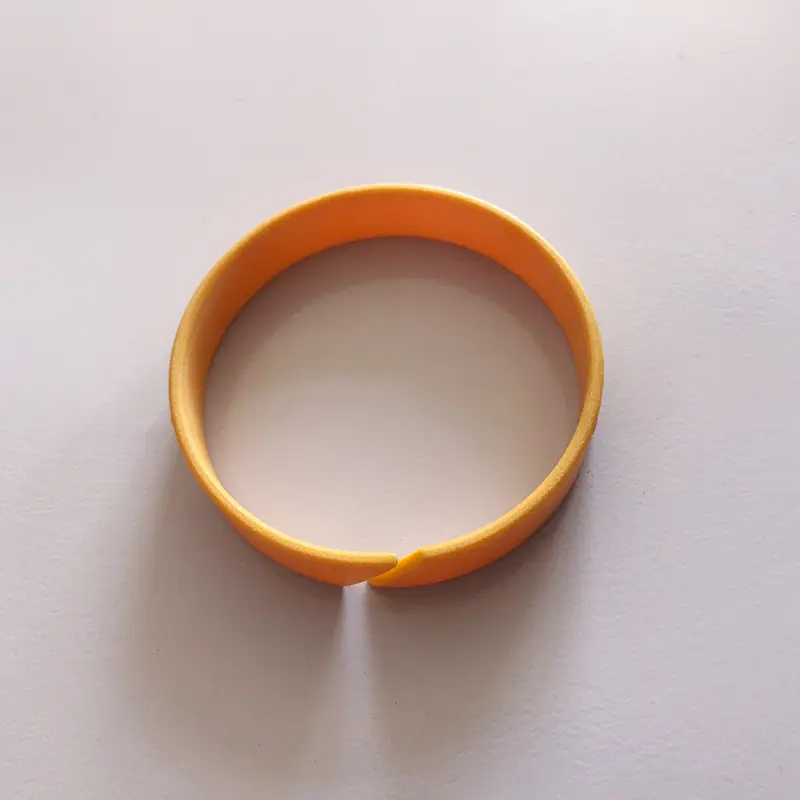

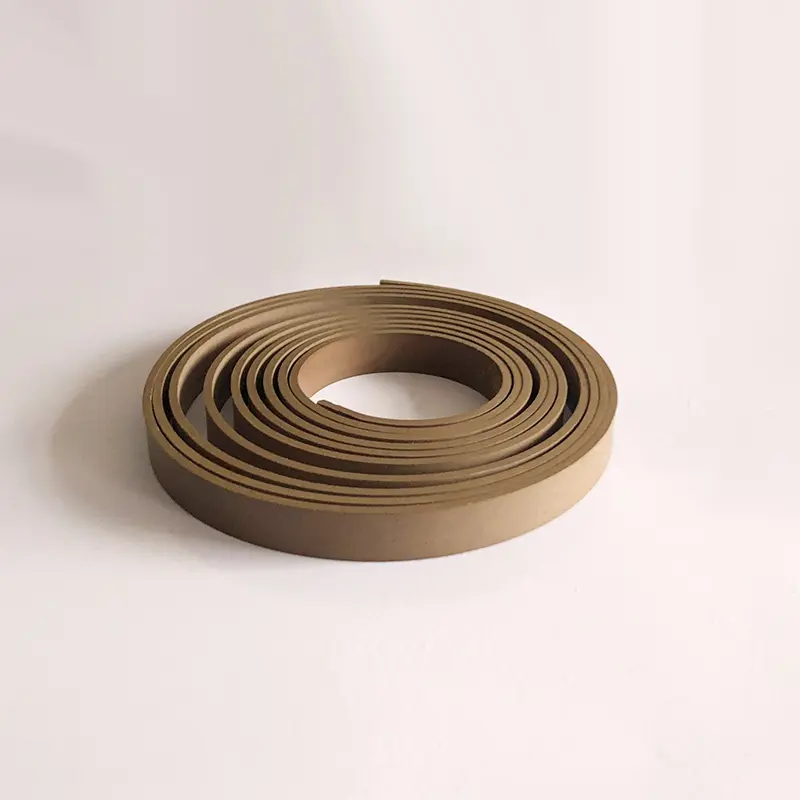

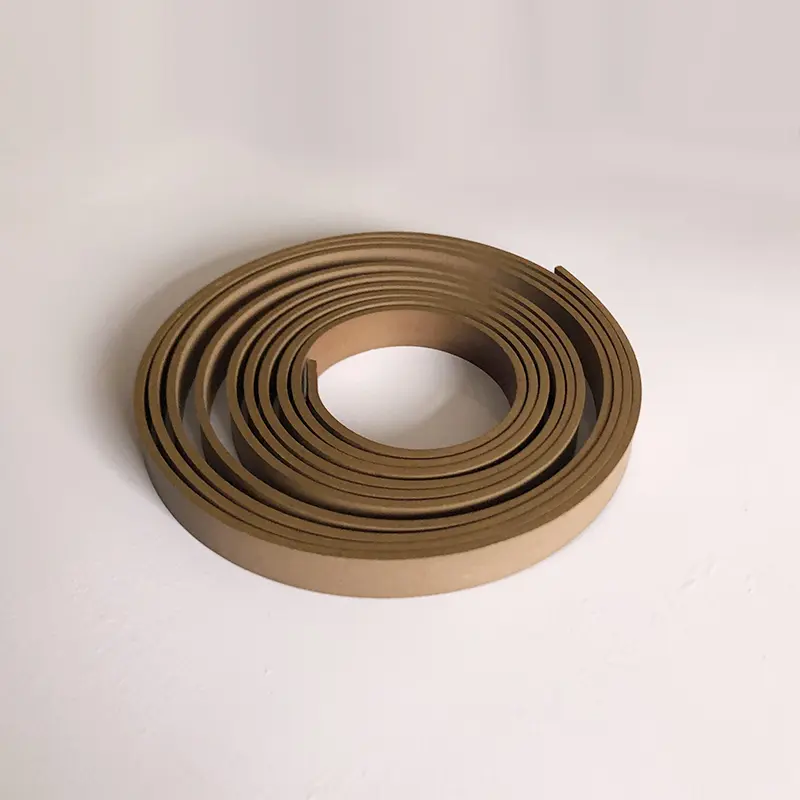

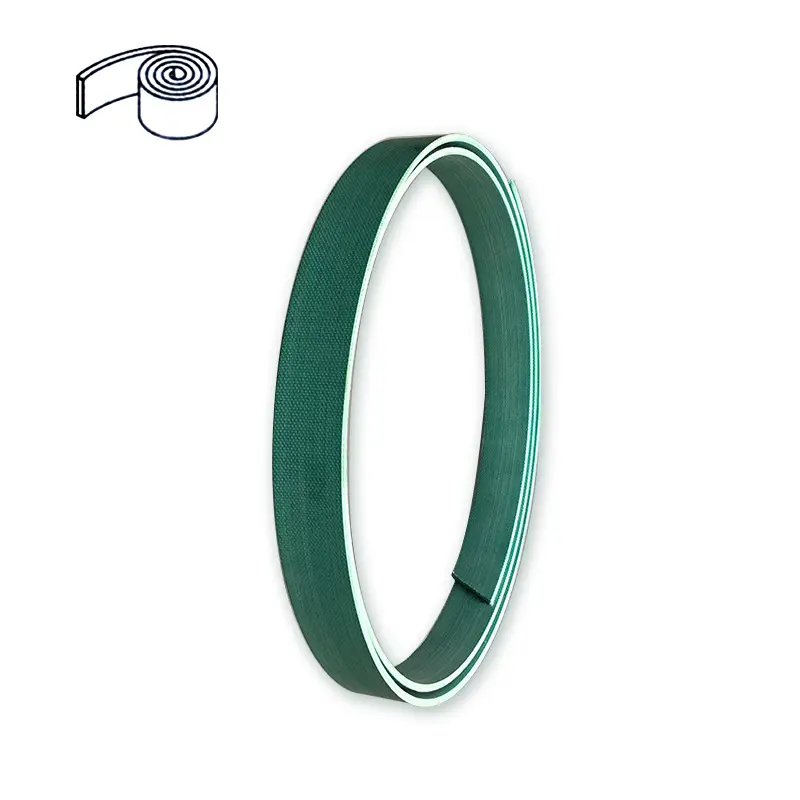

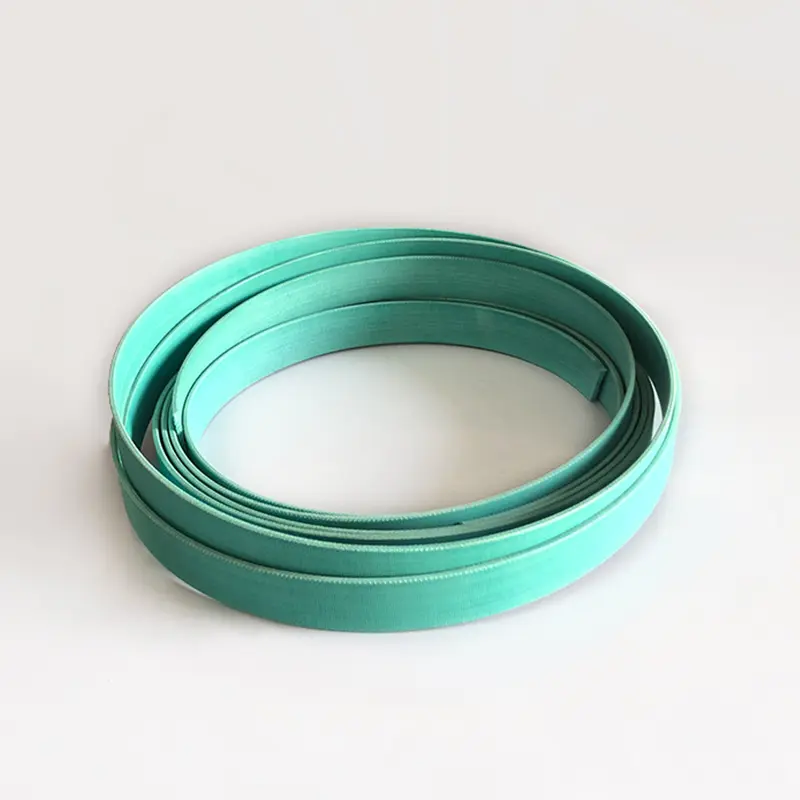

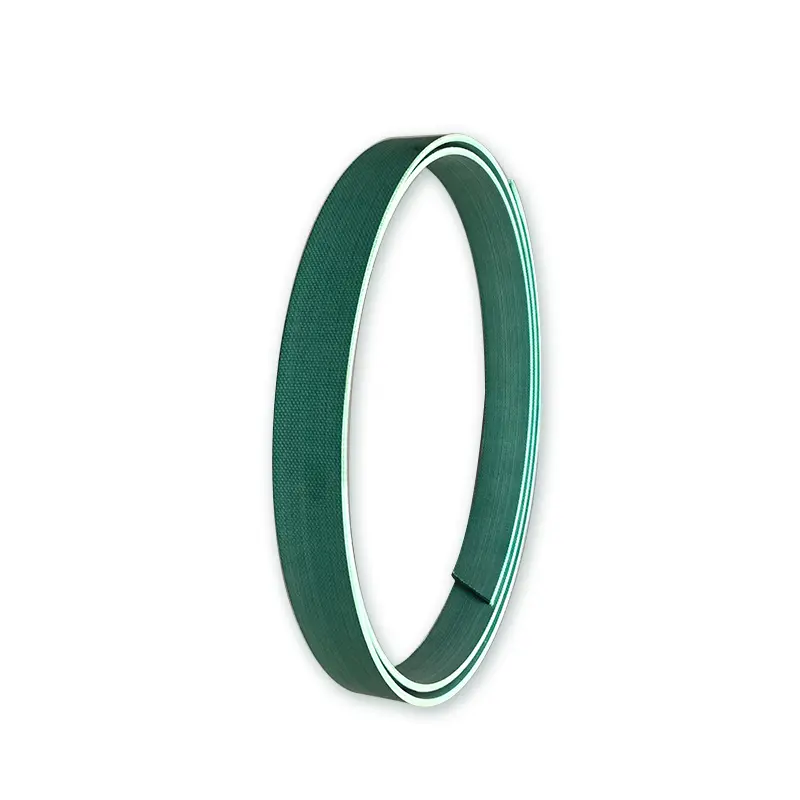

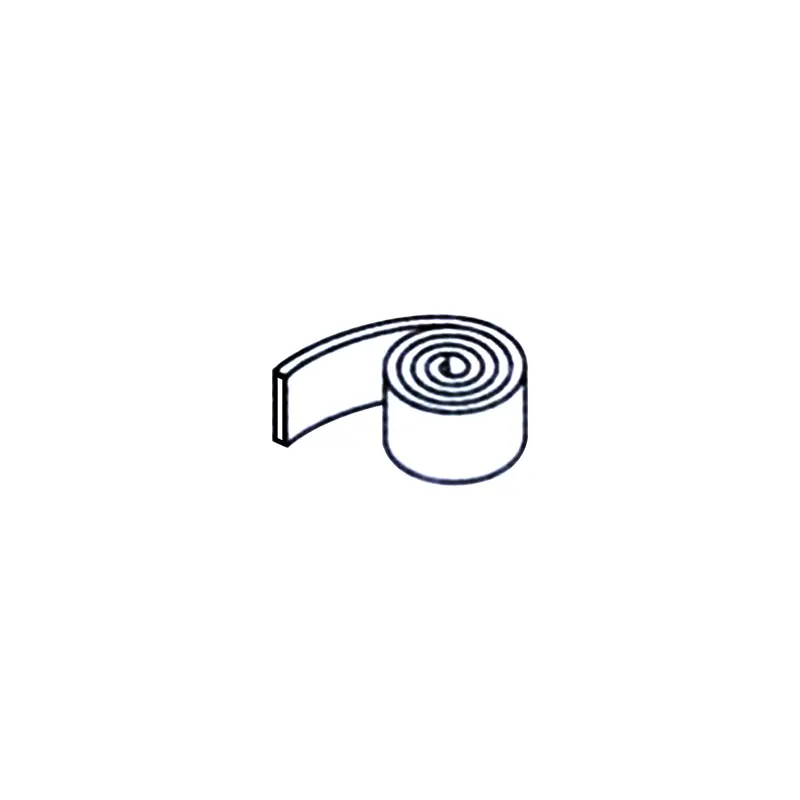

În ceea ce privește centura de ghidare, centura de ghidare RC1081 Polytetraetilenă armată adaugă pulbere de bronz la PTFE, etc., cu pornire mare, uzură scăzută, frecare scăzută și fără caracteristici de târâre; RC1082 Centura de ghidare fenolică consolidată cu pânză adoptă material fenolic consumat din pânză, iar capacitatea sa de încărcare radială este mai bună decât cea a centurii de ghidare PTFE. Ambele sunt furnizate în rulouri, care sunt ușor de tăiat și instalat și pot evita contactul metalic. Inelele de ghidare RCS și RCT sunt utilizate pentru tija pistonului și respectiv pistonul.

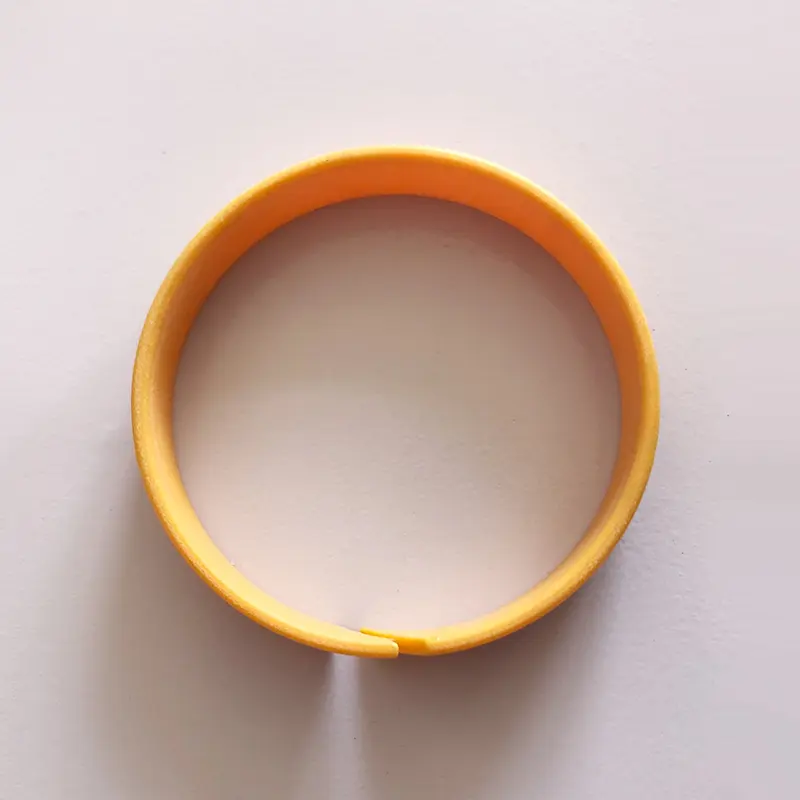

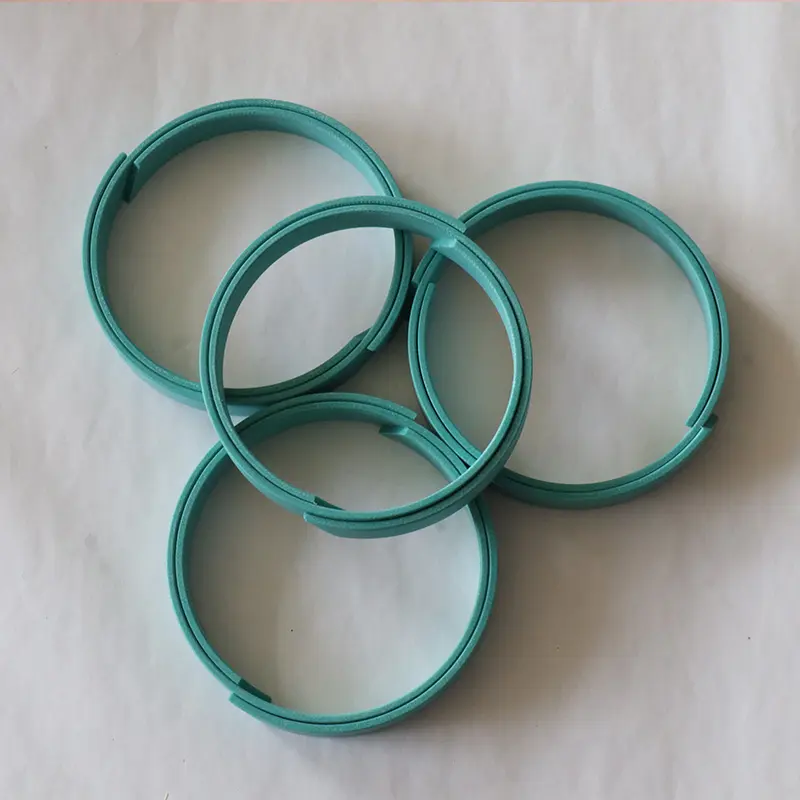

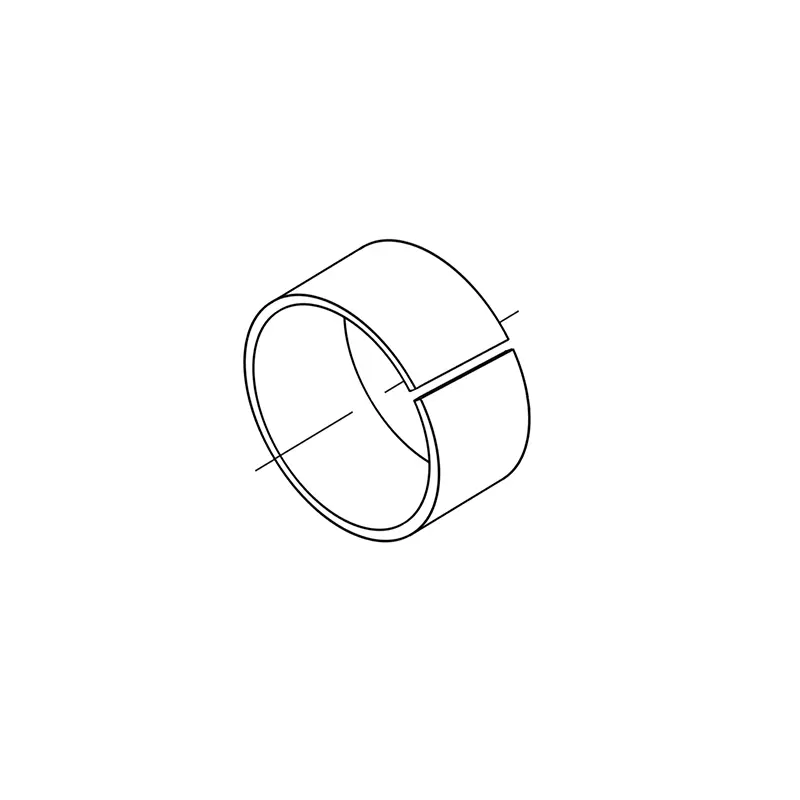

Inelele rezistente la uzură au funcția de a ghida cu exactitate pistonul sau tija pistonului în cilindrul hidraulic și absorbția forței radiale, care pot preveni contactul cu metalul. În comparație cu inelele de uzură metalică, inelele de uzură nemetalice au avantajele rezistenței la uzură, evitând contactul cu metalul, suprimarea vibrațiilor, permițând un spațiu radial mai mare, caneluri simple și instalare ușoară și costuri reduse de întreținere. Sunt utilizate pe scară largă. Printre ele, inelele de ghidare fenolice și PTFE consolidate cu pânză sunt disponibile în tăierea la fața locului și tipuri gata de utilizare.

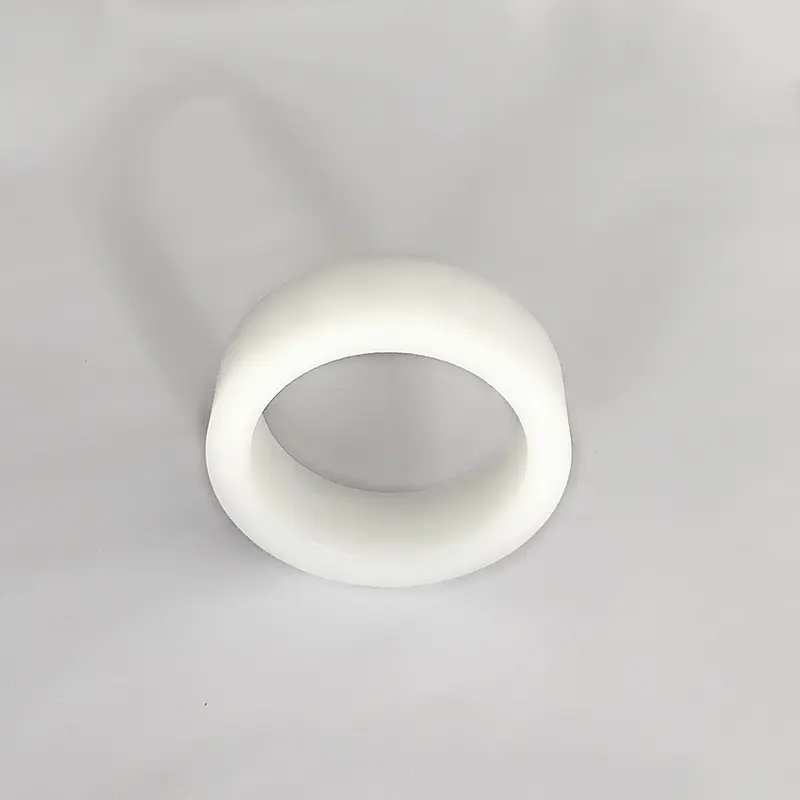

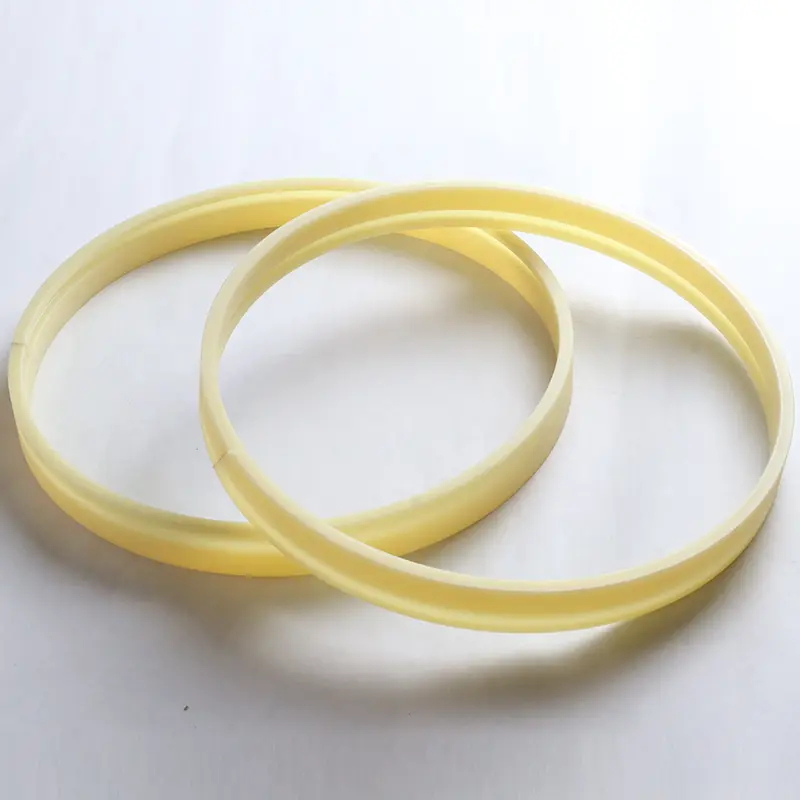

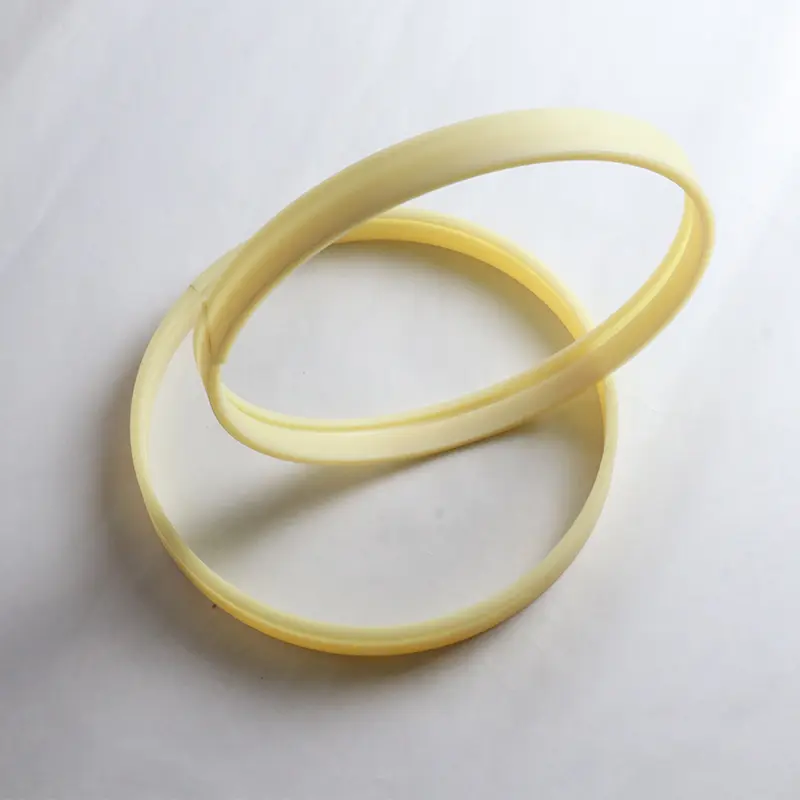

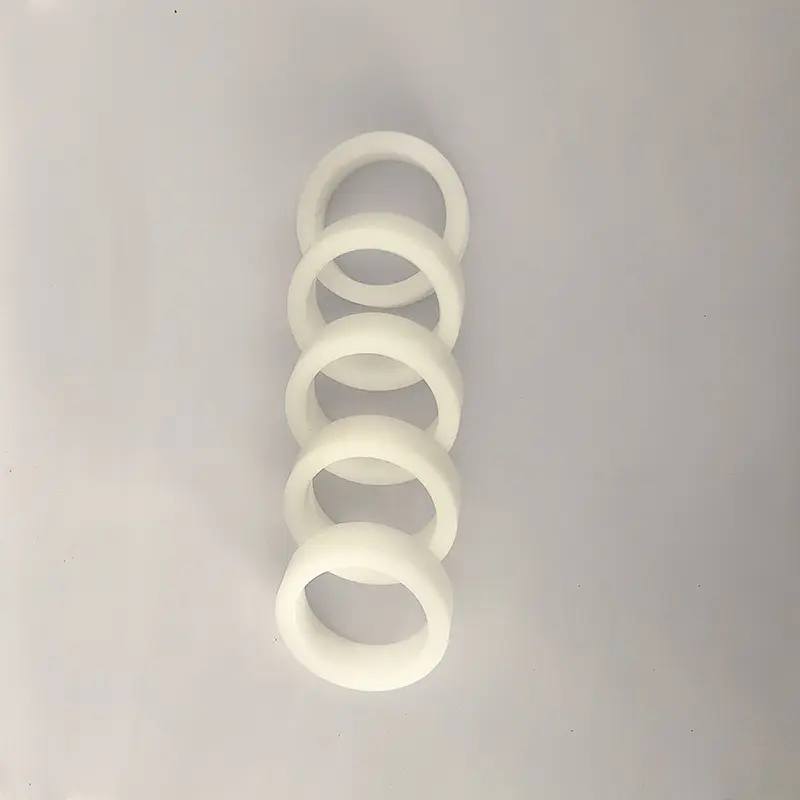

În ceea ce privește mânecile de ghidare, GFAI este utilizat pentru tije cu piston, cu funcții de susținere, ghidare și rezistență la praf; GFI este, de asemenea, utilizat pentru tije cu piston, jucând un rol de susținere și călăuzitor; GFA este utilizat pentru pistoane, oferind sprijin și ghidare. Aceste produse ajută cilindrii hidraulici să funcționeze stabil în toate aspectele.
Caracteristici și aplicații ale produsului:
Exemplu de comandă:

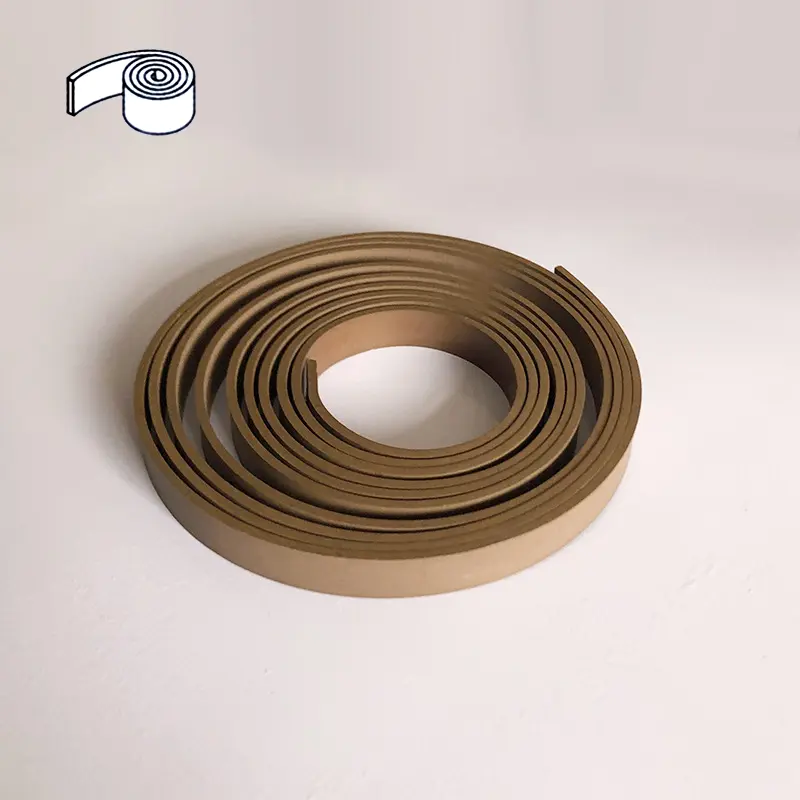

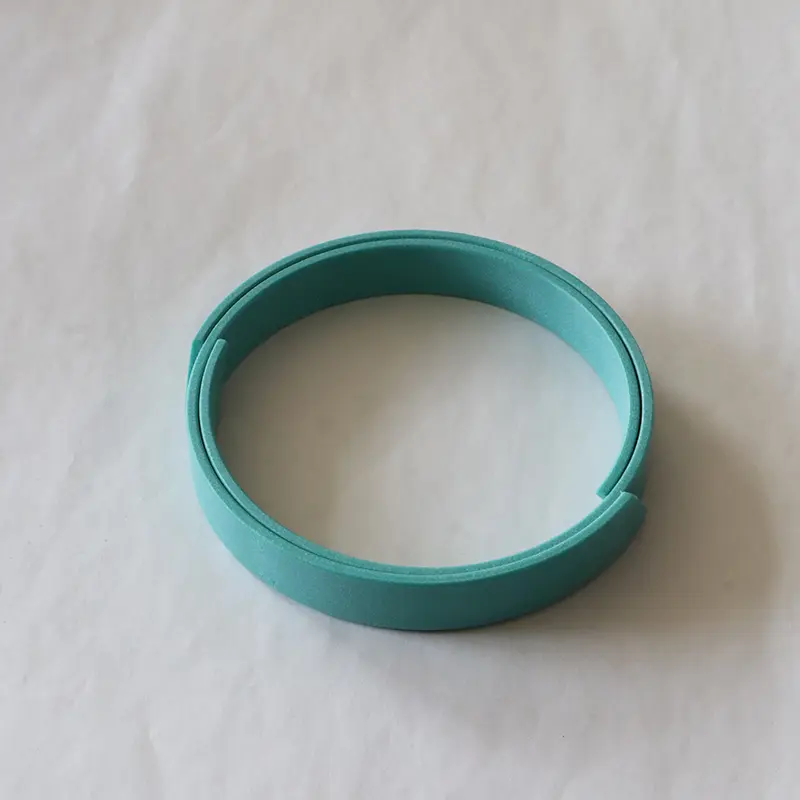

Ghid PTFE Exemplu de comandă a benzii RC1081-9.7x2.5

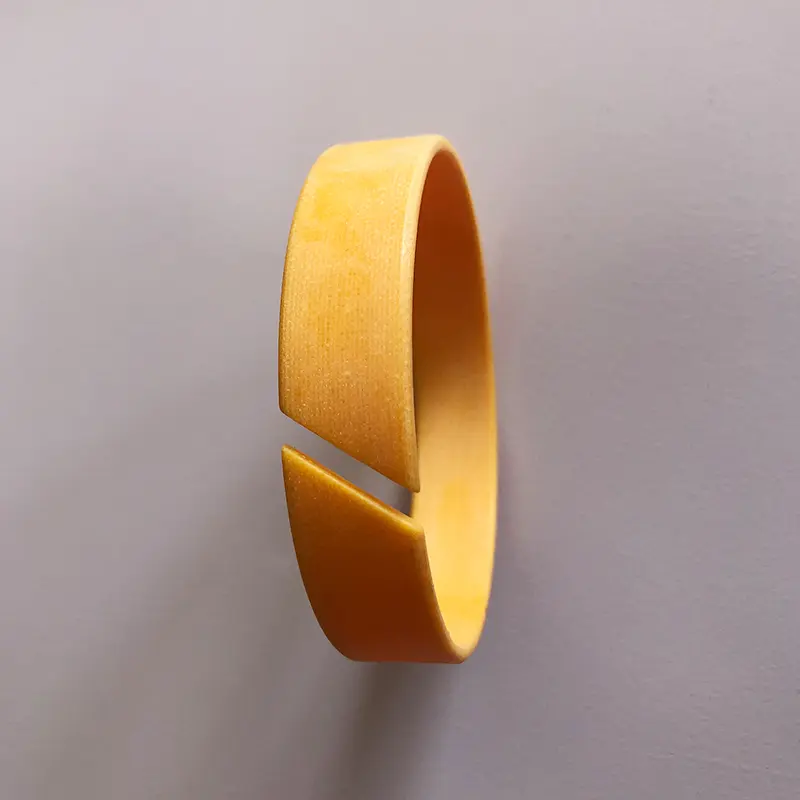

Exemplu de comandă a bandelor de pânză fenolică RC1082-9.7x2.5

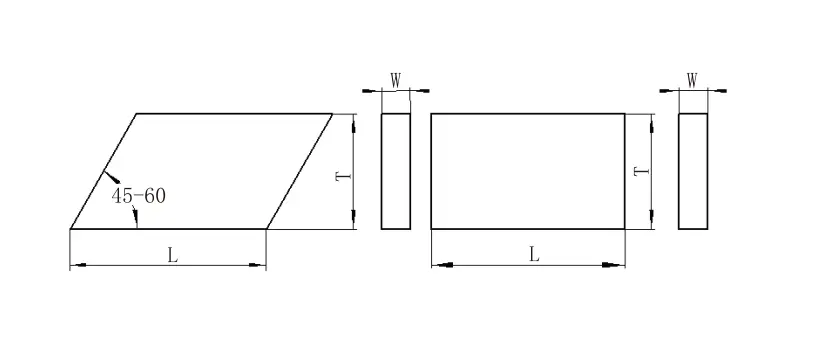

Calculul lungimii de tăiere
Pentru arbore: l = 3,1 (d+w) pentru gaură: l = 3,1 (d-w)
L --- Lungimea inelului D --- Diametrul arborelui D --- Diametrul găurii W --- Grosimea inelului Z --- Cleararea tăiată

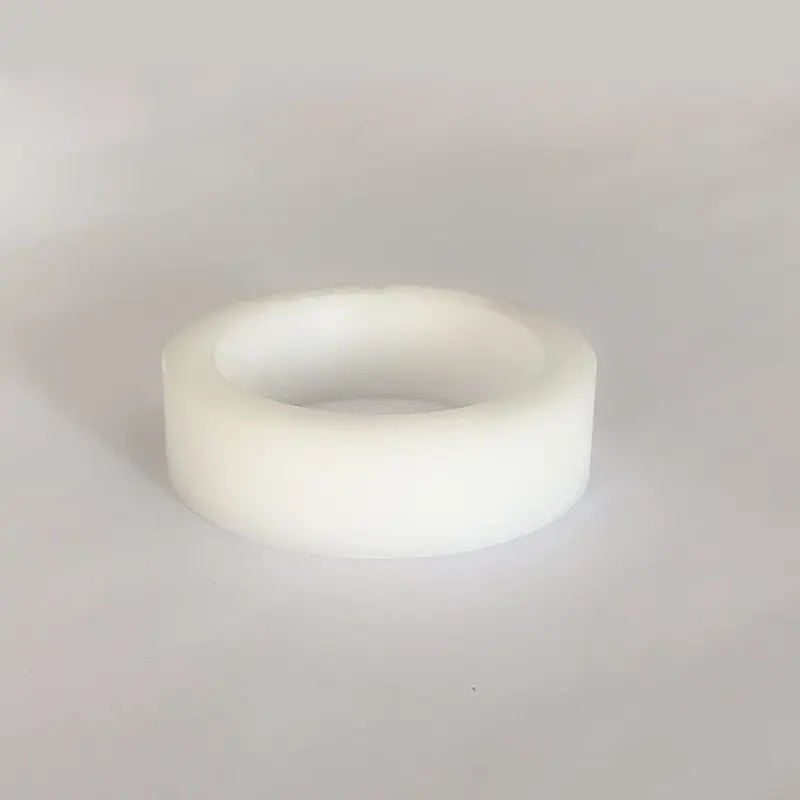

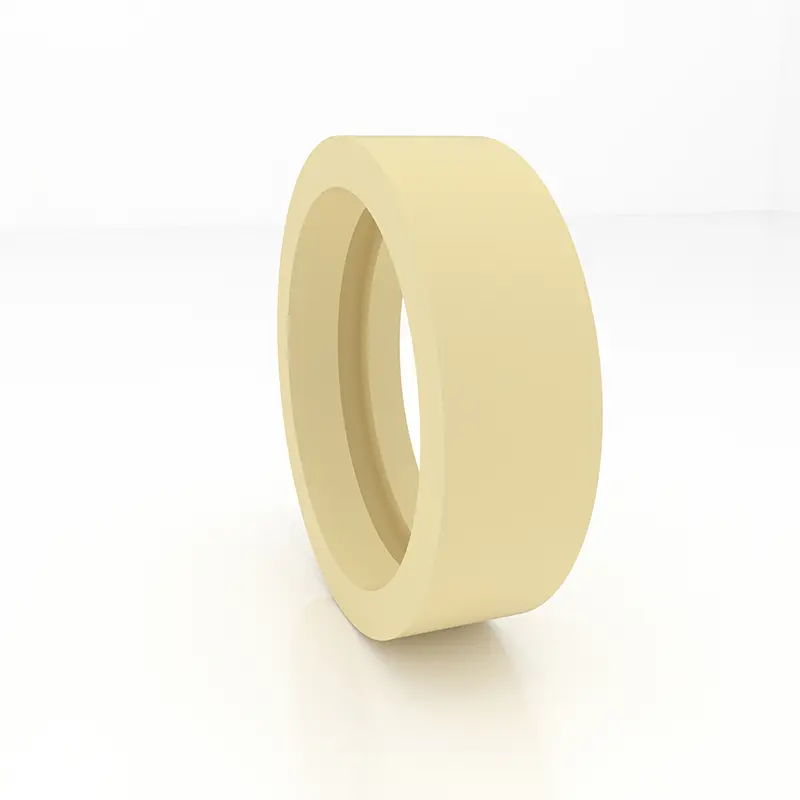

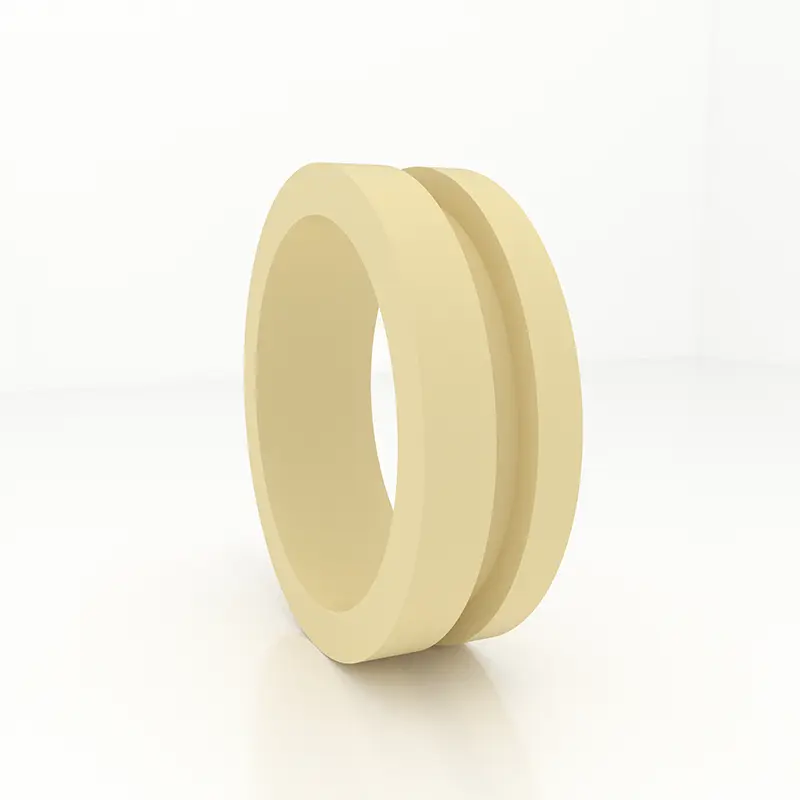

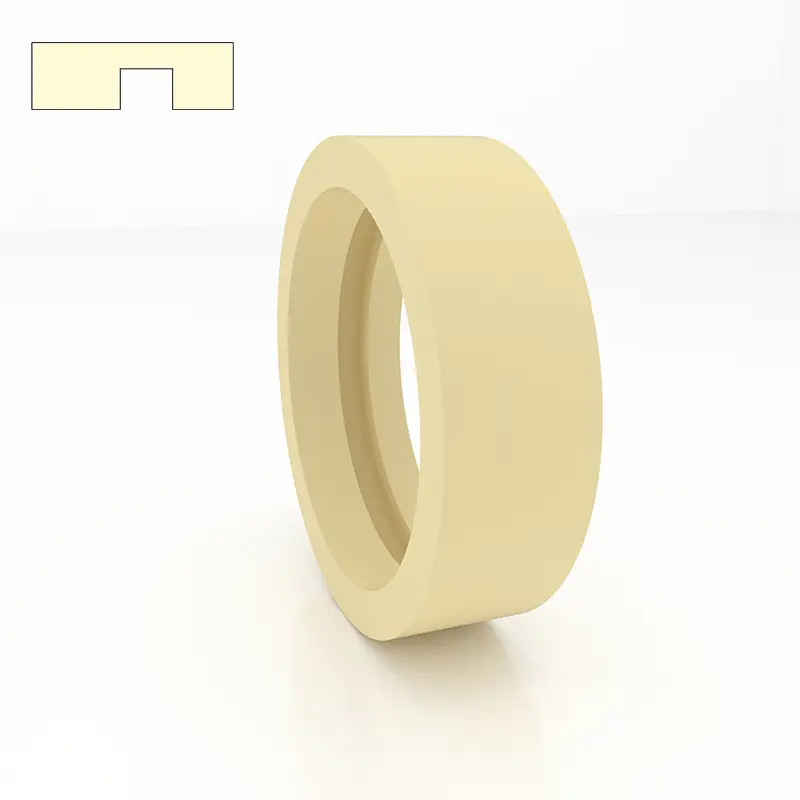

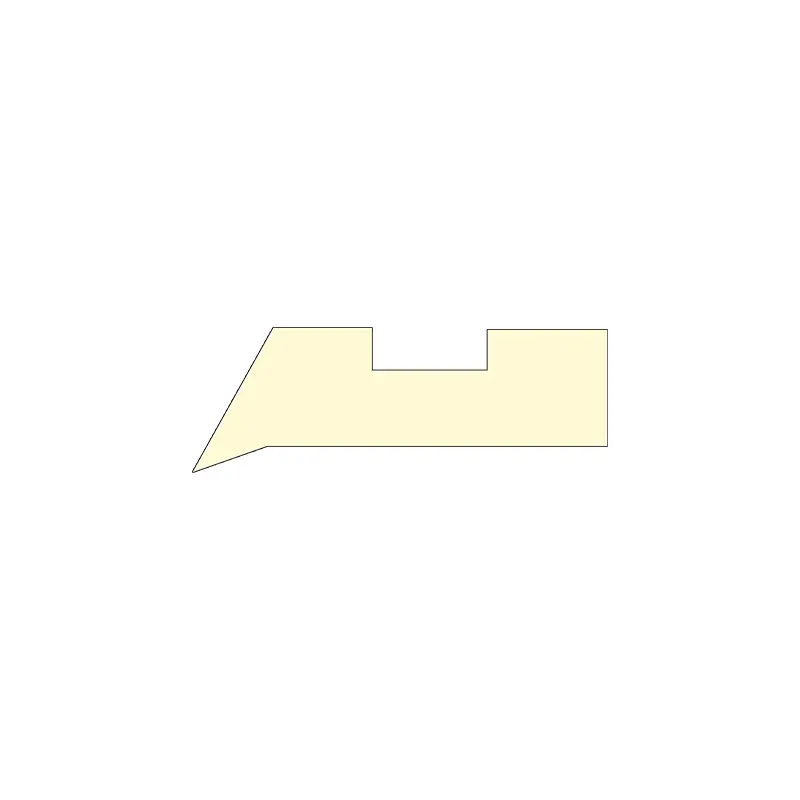

Ghid cu mânecă gfai
1. Performanță și utilizare: Ghidul manșonului GFAI este un manșon de ghidare pentru tija pistonului, care susține și ghidează tija pistonului și are funcție rezistentă la praf.
2. Material: Nylon PA, polioximetilen POM și Polytetrafluoroetilen PTFE.
3. Condiții de lucru: Temperatura de lucru: -55 ～+225 ℃ (PTFE este utilizat peste 120 ℃).
4. Standard de proiectare: Când proiectați și selectați, consultați seria FAI a companiei foamei.
5. Metoda de marcare și comandă: Ghid manșon GFAI este marcat cu numărul de comandă, Exemplu: GFAI-0600PTFE

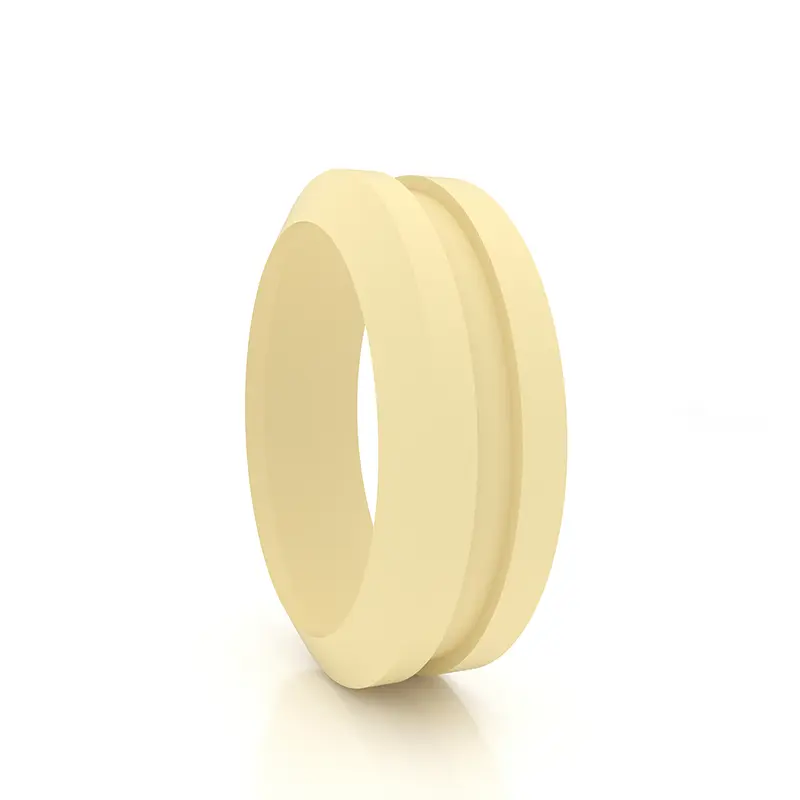

Ghid cu mânecă GFI
1. Performanță și utilizare: Ghidul mânecă GFI este un manșon de ghidare pentru tija pistonului, care susține și ghidează tija pistonului.
2. Material: Nylon PA, polioximetilen POM și Polytetrafluoroetilen PTFE.
3. Condiții de lucru: Temperatura de lucru: -55 ~+255 ℃ (PTFE este utilizat peste 120 ℃)
4. Standard de proiectare: Când proiectați și selectați, consultați seria FI a foamei.
5. Metoda de marcare și comandă: Ghid manșon GFI este marcat cu numărul de comandă, Exemplu: GFI-0360PA

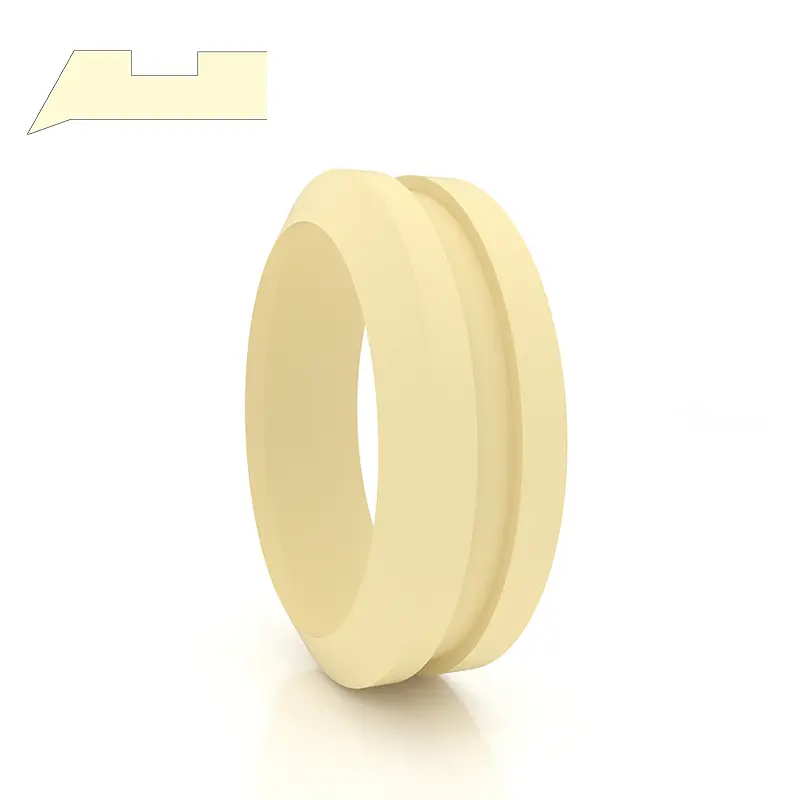

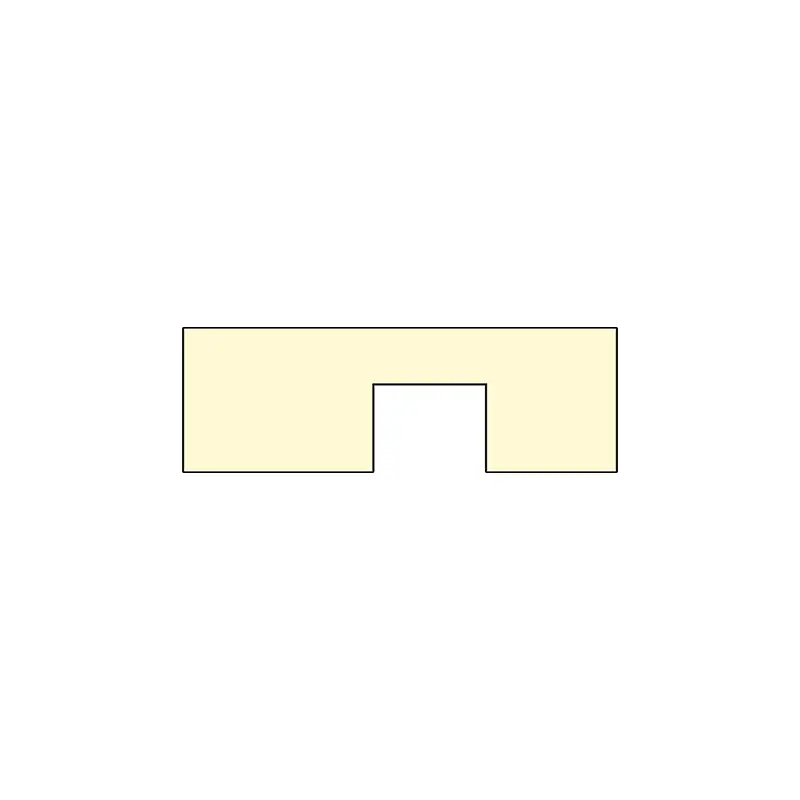

Ghid GFA GFA
1. Performanță și utilizare: Ghidul mânecă GFA este un manșon de ghid pentru piston, care susține și ghidează pistonul.
2. Material: Nylon PA, polioximetilen POM și Polytetrafluoroetilen PTFE.
3. Condiții de lucru: Temperatura de lucru: -55 ~+255 ℃ (PTFE este utilizat peste 120 ℃)
4. Standard de proiectare: Când proiectați și selectați, consultați seria FA a foamei.
5. Metoda de marcare și comandă: Ghid manșon GFA este marcat cu numărul de comandă, Exemplu: GFA-0560PA

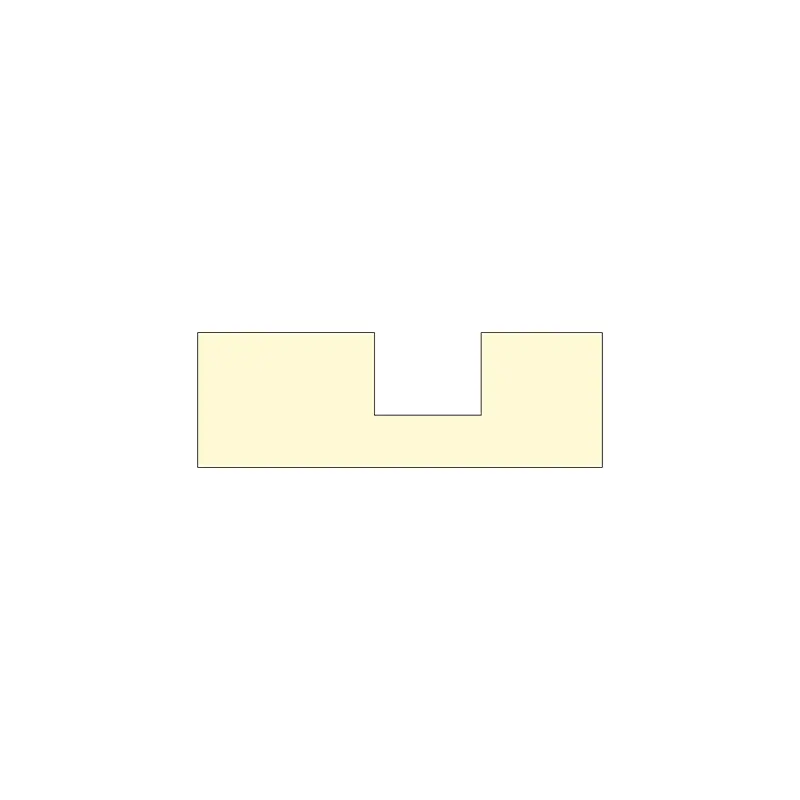

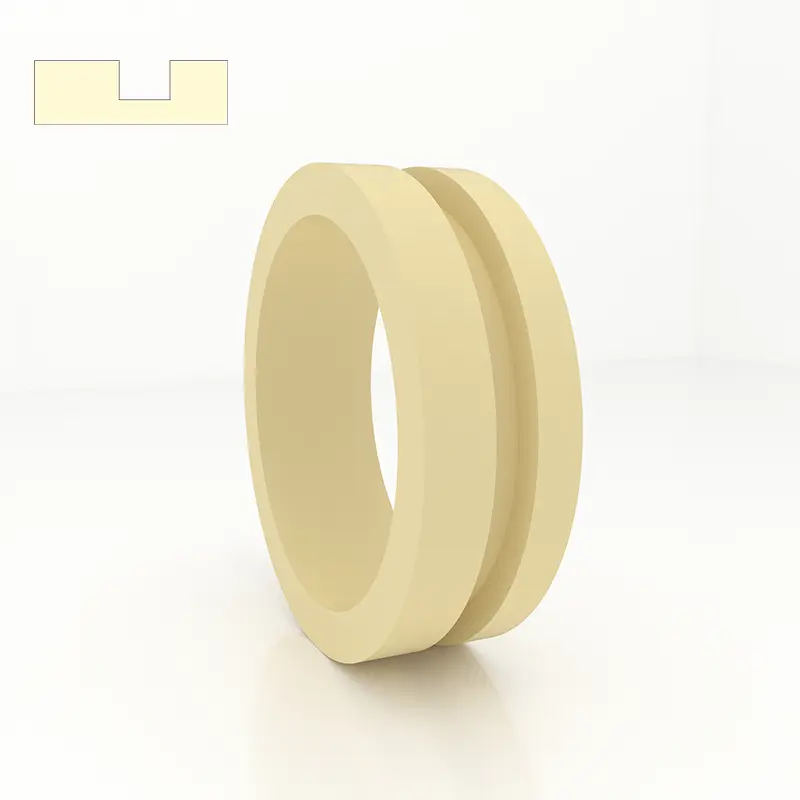

6. Dispozitiv structural:
Specificații:
| Model | Lățimea canelurii H+0,2 |
Grosime T - 0,05 |
Grosime t T - 0,05 |
Grosime T - 0,05 |
Grosime T - 0,05 |
Grosime T - 0,05 |
| RC1081/1082-4.2 | 4.2 | 1 | 1.55 | 2 | 2.5 | - |
| RC1081/1082-5.6 | 5.6 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-6.3 | 6.3 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-8.1 | 8.1 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-9.7 | 9.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-12.7 | 12.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-15 | 15 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-20 | 20 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-25 | 25 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-30 | 30 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-35 | 35 | 2 | 2.5 | 3 | 3.5 | 4 |
| NOTĂ: Seria Boldface sunt utilizate în mod obișnuit. Dacă produsul necesar nu se află în acest tabel, vă rugăm să ne contactați. | ||||||
Inel de susținere fenolică consolidată cu pânză (centură)
Inelul de susținere este o componentă de bază importantă a cilindrului hidraulic. Pentru a se adapta la dezvoltarea de sigilii combinate cu inel glisant și structuri de rulment moale în lume, compania noastră a dezvoltat cu succes inele (centurile) fenolice consolidate cu pânză. Ani de utilizare efectivă au arătat că acest produs a atins sau a depășit nivelul de calitate al produselor străine similare și a fost lăudat pe scară largă de către utilizatori. Tabelele 1 până la 4 sunt tabelele de performanță ale inelelor de asistență (centurile) produse de compania noastră.
Tabelul1 Comparația proprietăților fizice ale Inelului nostru de asistență și al produselor Busak+Shamba
| Sursa de probă | Grosimea inelului de sprijin (mm) | Rezistența la compresiune (MPA) | Rata de schimbare a greutății rezistenței la ulei Ulei hidraulic (70 ± 2 ℃*24H) | Forța de rupere (MPA) | Aderență intermediară (KN/M) |
| Fashion+Shamba | 2.48 | 338.9 | 2.83 | 35.6 | 1.2 |
| Produsele noastre | 2.48 | 425 | 0.90 | 37.0 | 2.9 |
| 2.48 (cu grafit) | 390 | 0.63 | 36.4 | 2.08 |
| Tip de eșantion | Produsele noastre | Orchot tlg ① | DURATEC900 ① | Turcite47 ② | MT64/5B | Nokwr (zi) | POLOXIMETILENA POMPOMIFICATĂ | Pisică (noi) | |
| Valoare măsurată | Indicatori necesari | ||||||||
| Rezistență la compresiune (MPA) | ≥350 | ≥330 | ≥350 | ≥280 | ≥50 | ≥270 | ≥150 | ≥80 | ≥217 |
| Tip de eșantion | Produsele noastre | Orchot tlg ① | DURATEC900 ① | Turcite47 ② | MT64/5B | Nokwr (zi) | POLOXIMETILENA POMPOMIFICATĂ | Pisică (noi) | |
| Valoare măsurată | Indicatori necesari | ||||||||
| Rezistență la compresiune (MPA) | ≥350 | ≥330 | ≥350 | ≥280 | ≥50 | ≥270 | - | ≥80 | ≥217 |
| Încărcare pe unitate lungimea contactului W (N/mm) | Releu de contact hertz ΔH (N/mm2) | Coeficient de frecare | |||
| Stare de frecare uscată | Stare de ungere a picurării uleiului | ||||
| Produsele noastre | Orchot TLG | Produsele noastre | Orchot TLG | ||
| 5.9 | 22.0 | 0.054 | 0.066 | 0.057 | 0.079 |
| 29.0 | 48.7 | 0.052 | 0.067 | 0.056 | 0.081 |
| 44.4 | 60.3 | 0.045 | 0.071 | 0.055 | 0.088 |
| 59.8 | 69.8 | 0.021 | 0.073 | 0.053 | 0.087 |
| 75.2 | 78.3 | 0.020 | 0.075 | 0.052 | 0.085 |
| Material | PTFE+bronz |

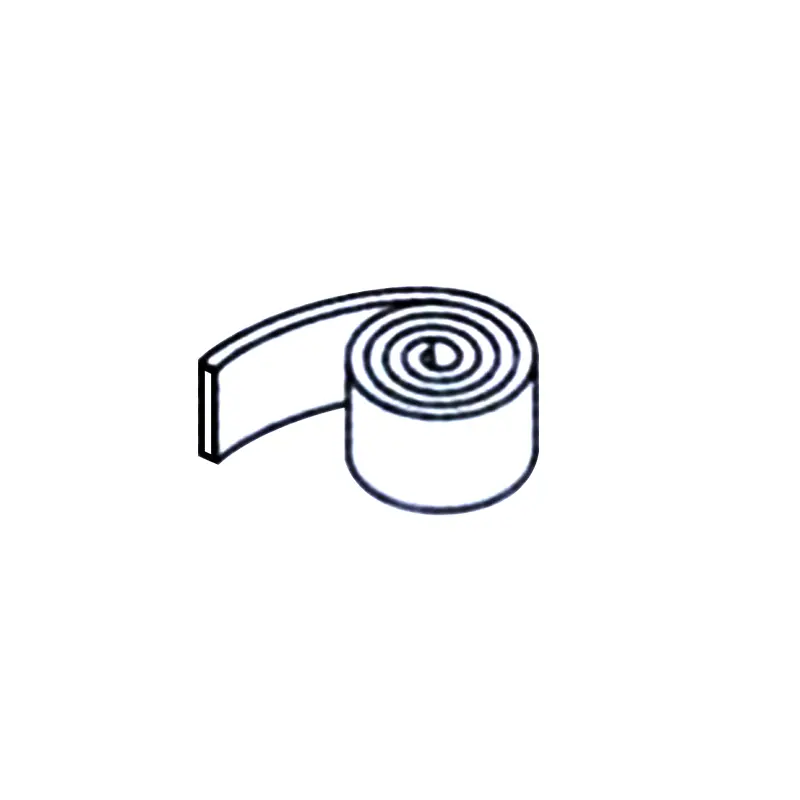

| Livra | Rulați (de obicei aproximativ 20 de metri/rulou) sau tăiați la lungimea necesară |
| Avantaje | 1. Fir de frecare scăzută, fără înfiorare și mușcătură; |
| 2. Poate funcționa bine chiar și fără o lubrifiere suficientă; | |
| 3. Rezistent la o varietate de medii, stabilitate chimică excelentă; | |
| 4. Poate găzdui obiecte dure încorporate în inelul rezistent la uzură pentru a reduce obiectele dure care zgârie cilindrul și garniturile, astfel încât în situații cu sarcină grea, folosiți mai multe inele rezistente la uzură; | |
| 5. De asemenea, are o rezistență bună la uzură în situații de mare viteză și cu sarcină ușoară, deci este cel mai utilizat inel rezistent la uzură; | |
| 6. Fără restricții de mărime, pot fi utilizate în situații cu diametrul mare. | |
| Temperatură | -60 ~+200 ℃ |
| Viteză maximă | 15m/s |
| Puterea maximă de extrudare | 15N/mm2 (20 °) |
| 7,5N/mm2 (80 °) | |
| 5N/mm2 (120 °) |

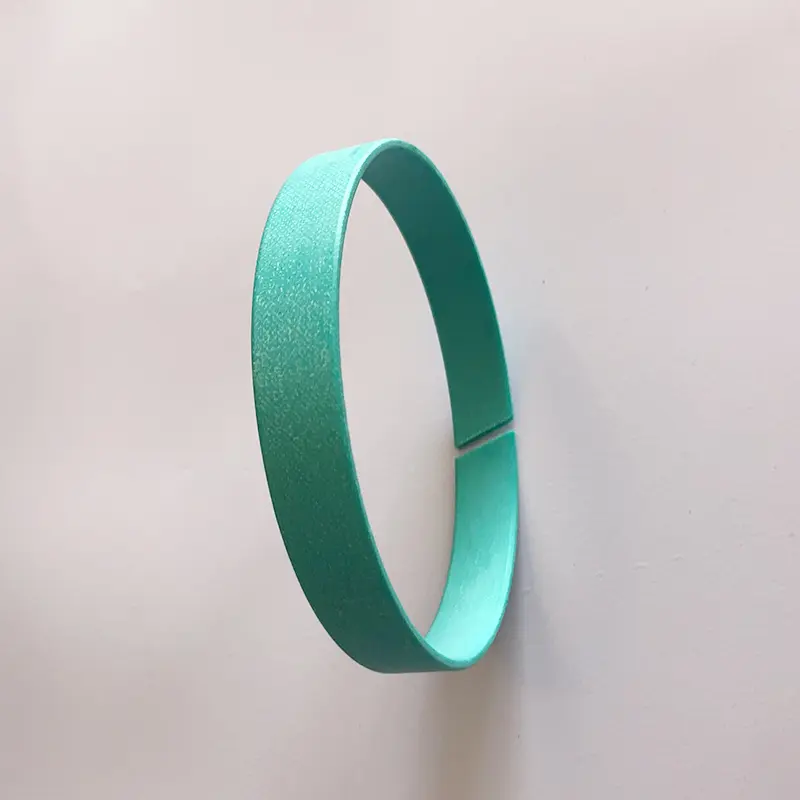

RCS inel de ghid non-metalic pentru tija pistonului
RCT inel de ghid non-metalic pentru piston

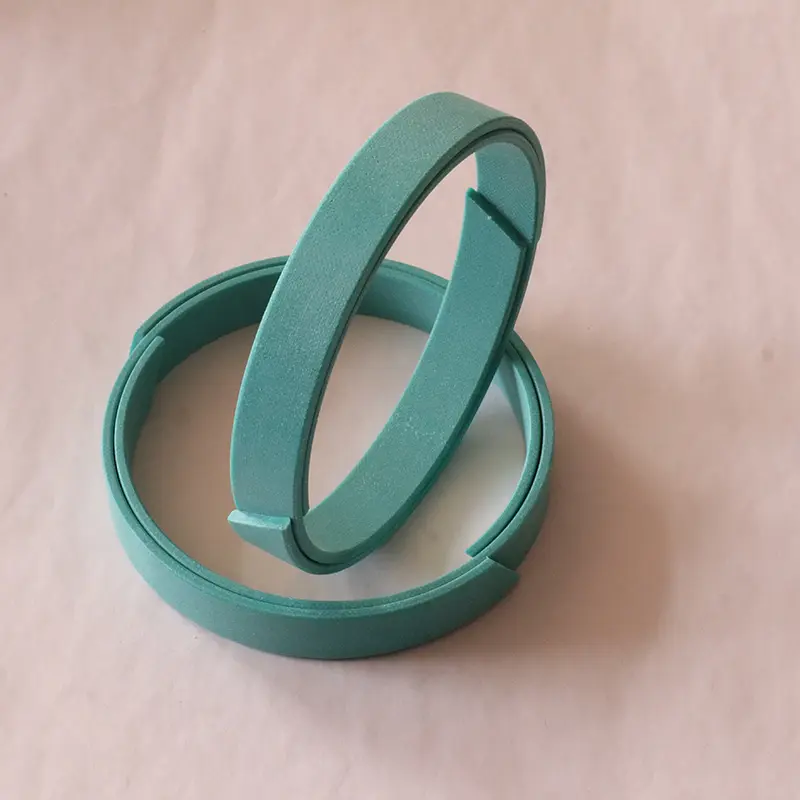

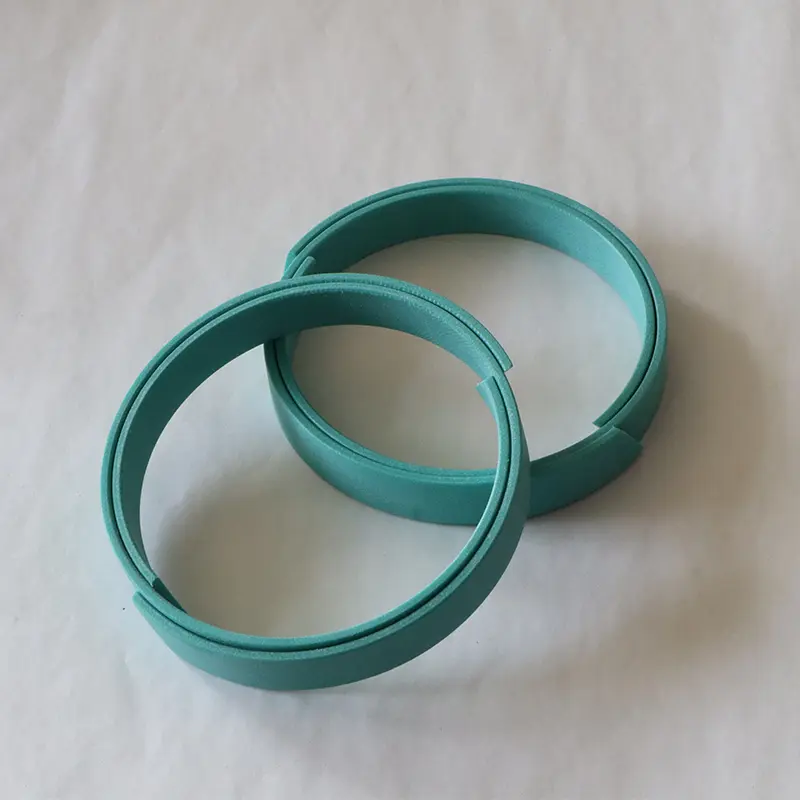

Pentru pistonul sau tija pistonului care funcționează în cilindrul hidraulic, inelul de uzură are un efect de ghidare precis și poate absorbi forțele radiale. În același timp, inelul de uzură poate preveni contactul metalic al pieselor glisante din cilindrul hidraulic. În comparație cu inelele de uzură metalică, inelele de uzură nemetalice au multe avantaje. Printre ele, inelele de ghidare fenolice și PTFE consolidate cu pânză sunt disponibile în tipul de tăiere la fața locului și tipul gata de utilizare.
1.. Rezistență la uzură bună
2. Evitați contactul metal-metal
3. Poate suprima vibrațiile mecanice
4. Datorită efectului de centrare al inelului rezistent la uzură, este permisă un spațiu radial mare
5. Groove -ul este simplu și ușor de instalat
6. Cost redus de întreținere Pe baza avantajelor de mai sus, este utilizat pe scară largă
Material:
1. Polytetrafluoroetilen PTFE3 (Material General), PTFE4 (aplicabil mediilor de vâscozitate scăzută, cum ar fi apa), PTFE1 (cerințe de frecare scăzute, cum ar fi pneumatică)
2. POM POLOXIMETILENE POM sau NYLON PA și materialele sale modificate
3. Formaldehidă rășină + Armare fibră de fibre PRIF
Tabelul de comparație a capacității de încărcare a diferitelor materiale (referință)
| Material | Capacitatea de transport Max (N/MM2) |
| Pulbere de cupru plină de PTFE | 15 (20 ℃); 7.5 (80 ℃) 5 (120 ℃) |
| Pulbere fenolică cu pânză | 90 (60 ℃); 40 (80 ℃) |
| Polioximetilenă sau nylon | 25 (60 ℃); 15 (80 ℃) |
| Polioximetilenă sau nylon umplut | 40 (60 ℃); 30 (80 ℃) |
| Netezime | RTMAX (μM) | RA (μM) |
| Suprafață glisantă | ≤2.5 | 0,05-0.3 |
| Fund de canelură | ≤10 | ≤2 |
| Partea groovei | ≤15 | ≤3 |

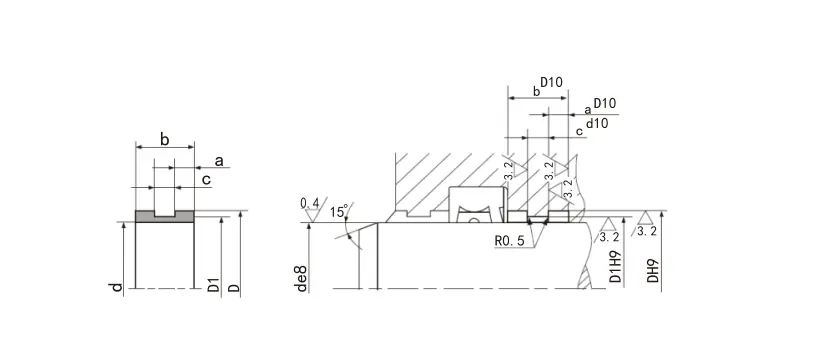

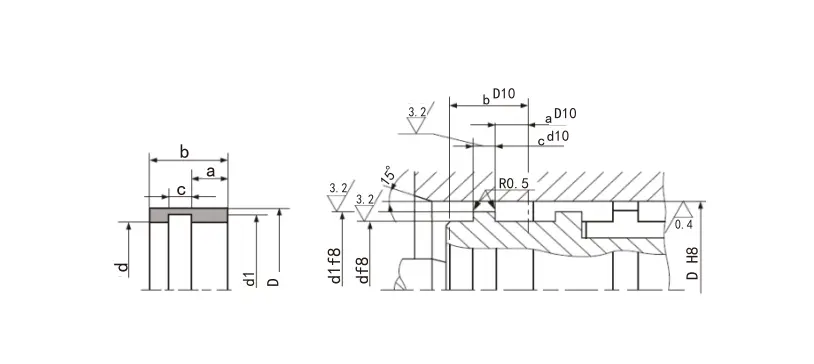

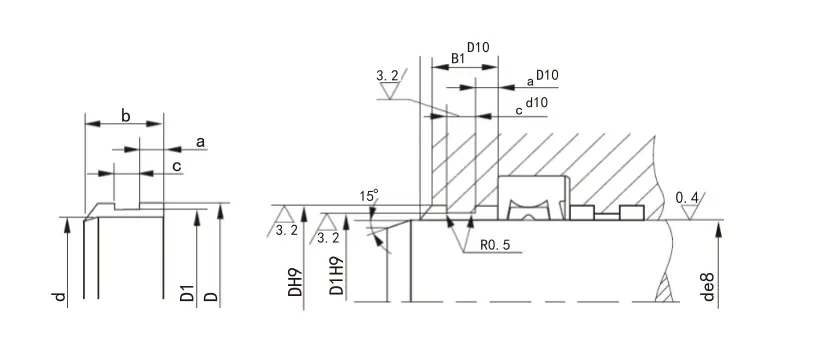

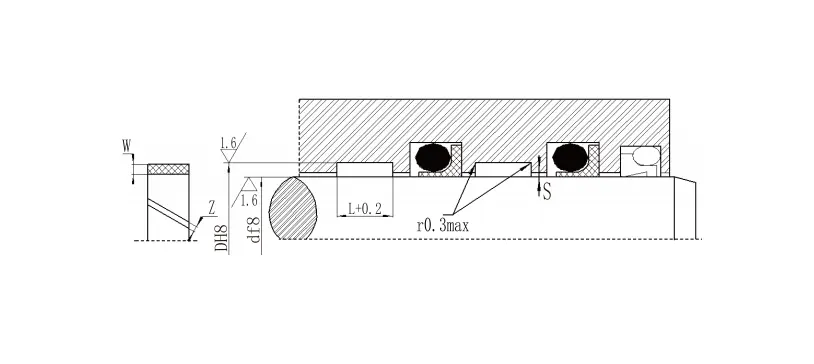

Seria de specificații a inelului de ghidare a tijei pistonului
| Diametrul tijei | Diametrul inferior | Lățimea canelurii | Grosime | Decalaj |
|
Diametrul tijei | Diametrul inferior | Lățimea canelurii | Grosime | Decalaj |
| D F8/H9 | D H8 | L+0.2 | W | Z | D F8/H9 | D H8 | L+0.2 | W | Z | |
| 8-20 | D+3.1 | 2.5 | 1.55 | 1-2 | 200-999.9 | D+5 | 25 | 2.5 | 8-33 | |
| 10-50 | D+3.1 | 4 | 1.55 | 1-3 | 1000-4200 | D+5 | 25 | 2.5 | 33-134 | |
| 15-140 | D+5 | 5.6 | 2.5 | 2-5 | 280-999.9 | D+8 | 25 | 4 | 10-33 | |
| 20-220 | D+5 | 9.7 | 2.5 | 2-9 | 1000-2200 | D+8 | 25 | 4 | 33-70 | |
| 80-400 | D+5 | 15 | 2.5 | 4-15 |
|
|
|
|
|
