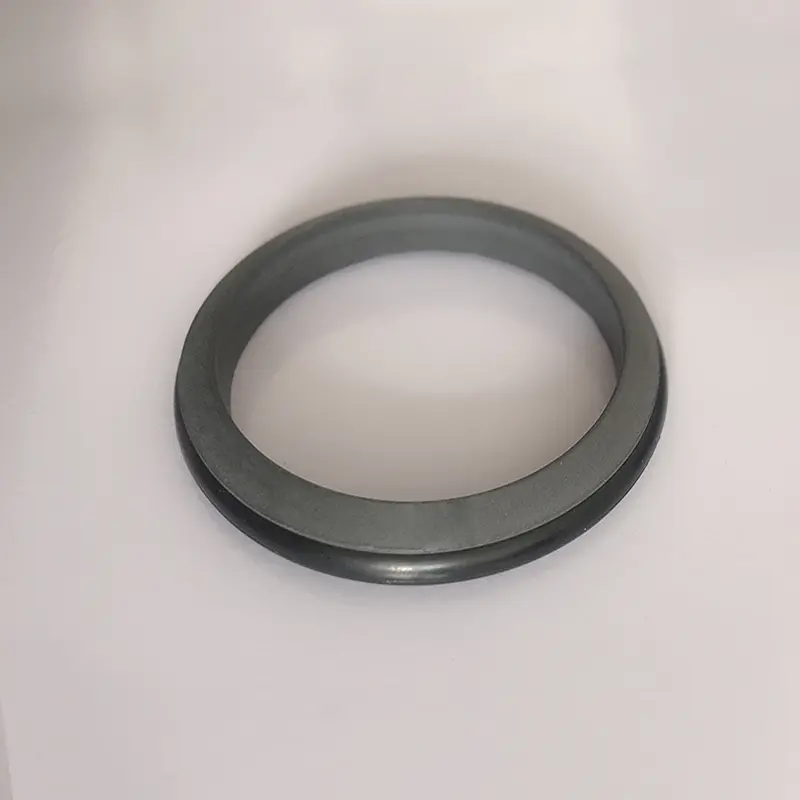

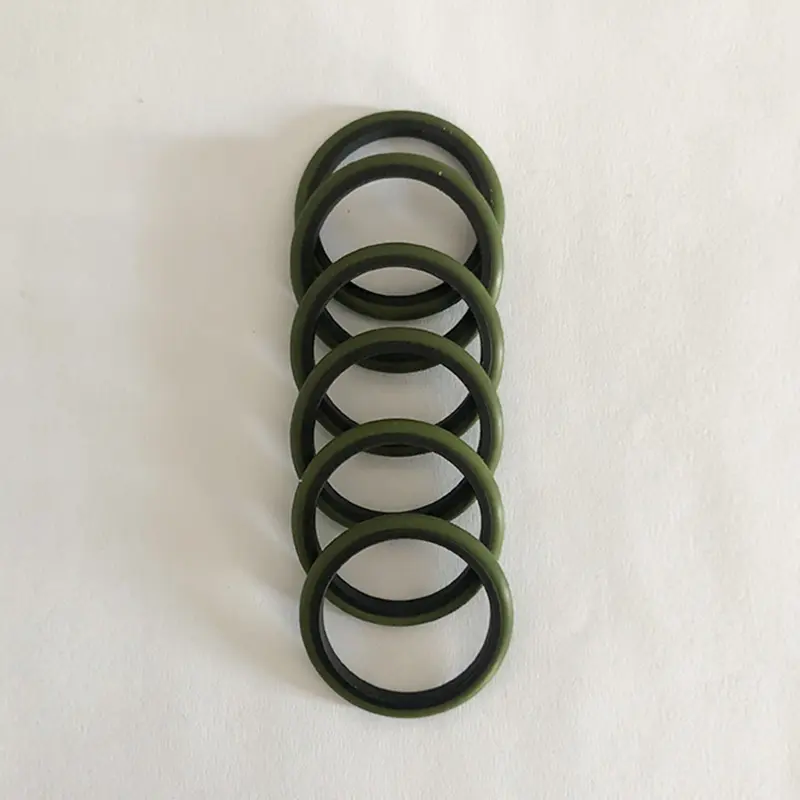

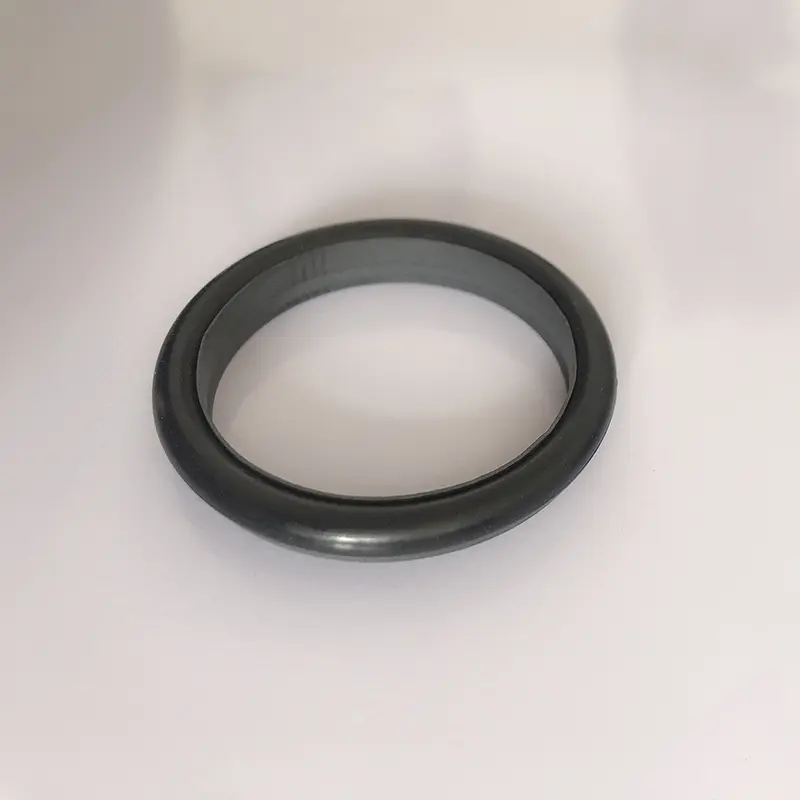

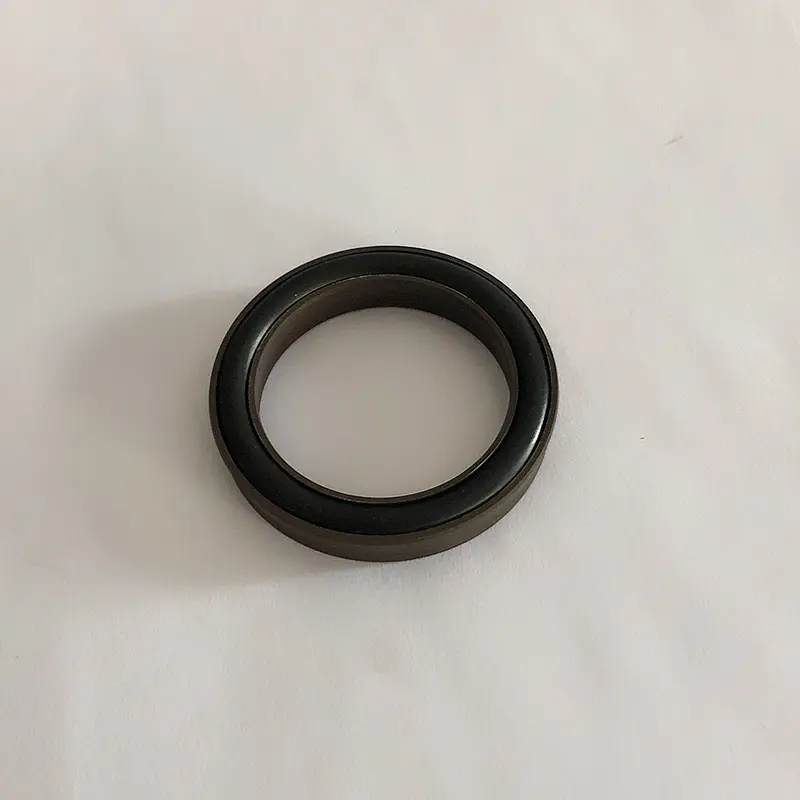

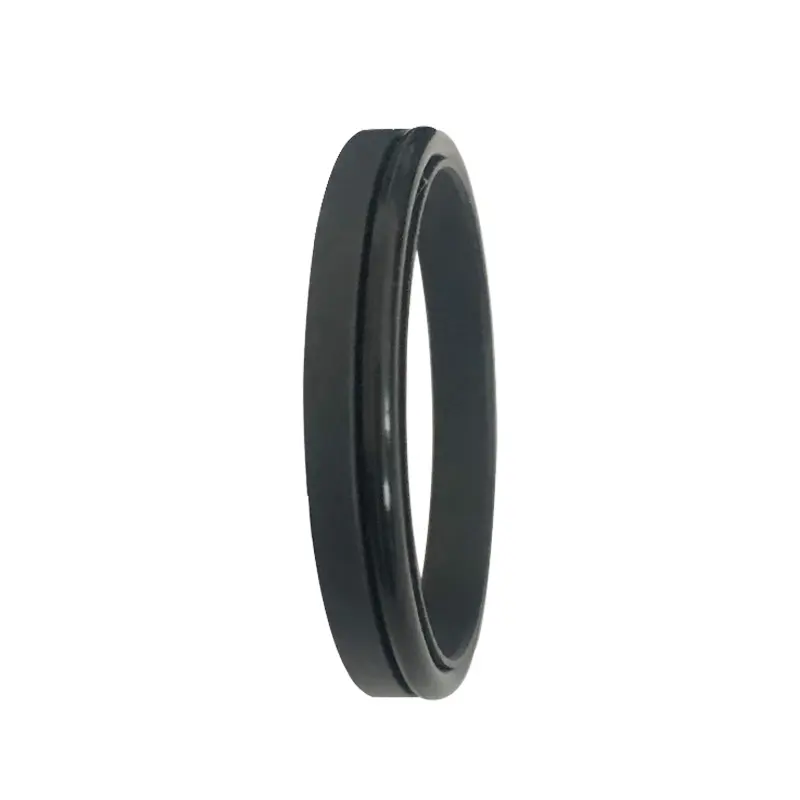

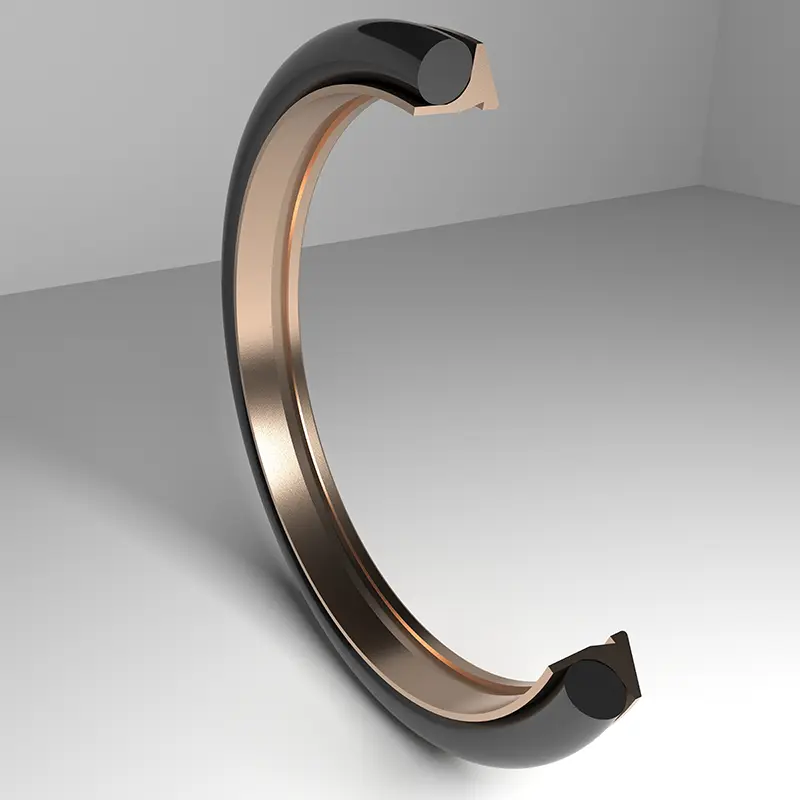

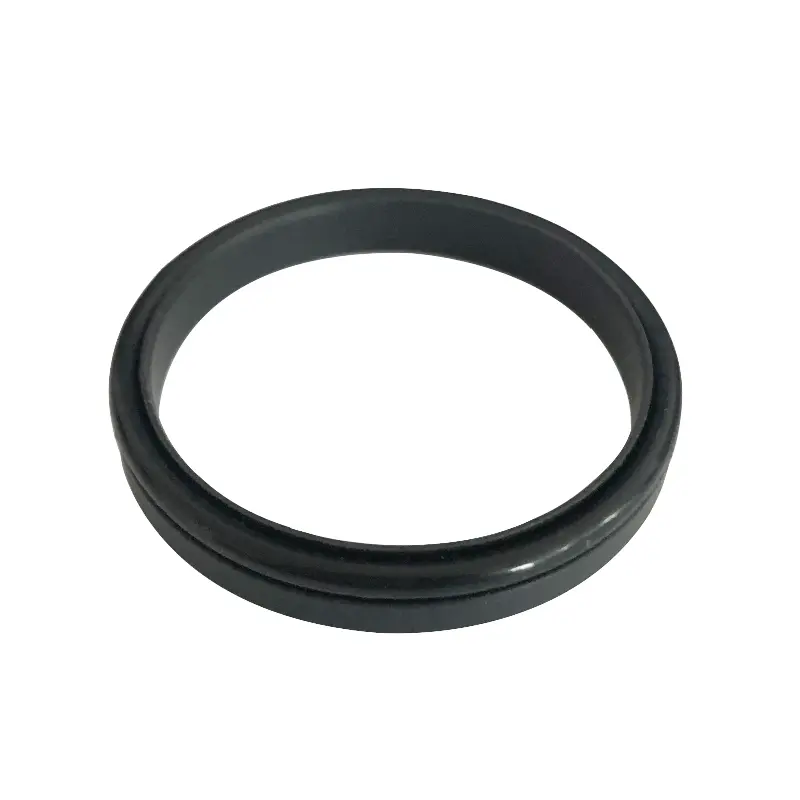

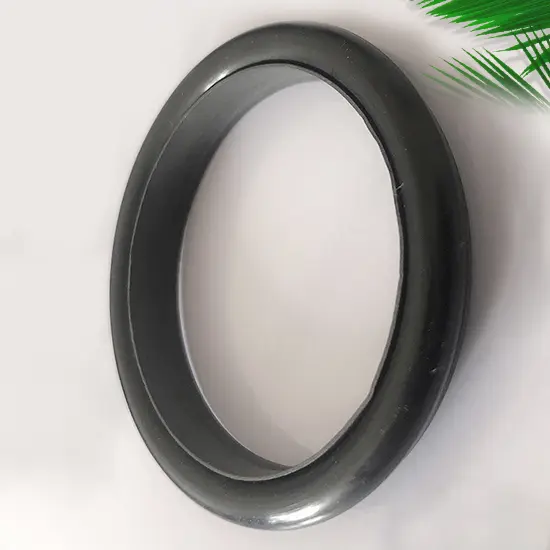

Garnituri de tijă cu piston de înaltă presiune

Garnituri de tijă cu piston de înaltă presiune este un produs de etanșare de înaltă presiune a garniturilor Ruichen. Suntem un producător și furnizor profesionist de sigiliu. Acest produs este compus dintr-un inel de etanșare PTFE și un inel de cauciuc în formă de O, care este potrivit pentru etanșarea unică a mișcării reciproce hidraulice. Suntem foarte dispuși să vă oferim mai multe informații despre produs și citate, vă rugăm să nu ezitați să ne contactați.

Trimite o anchetă

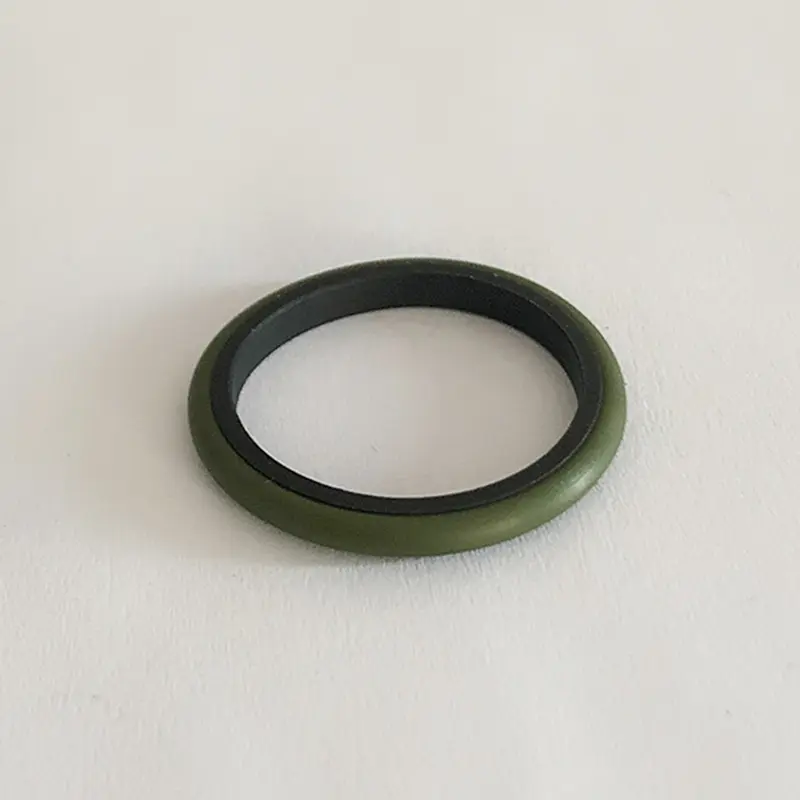

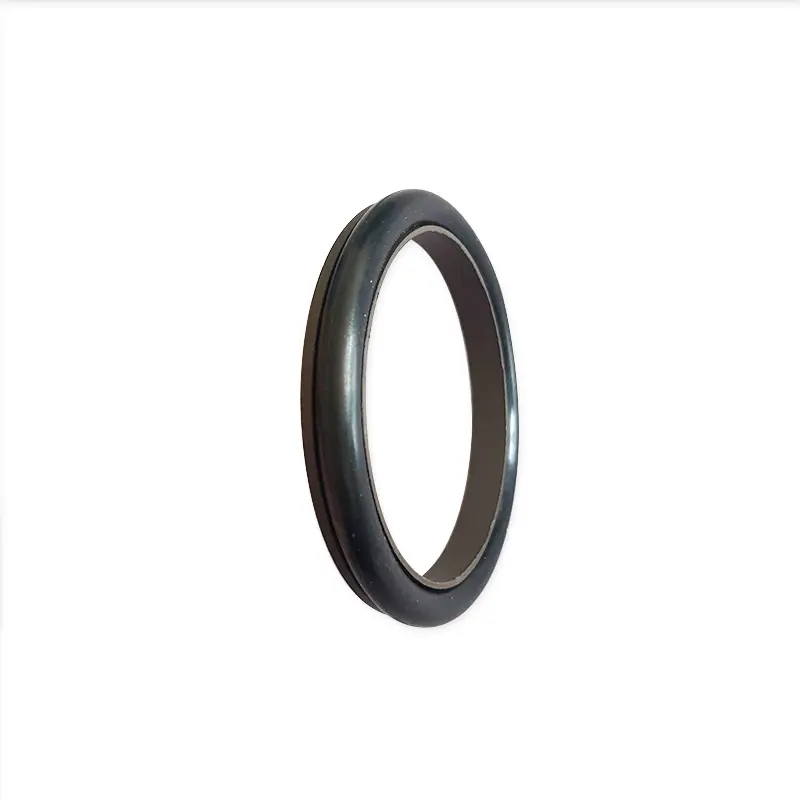

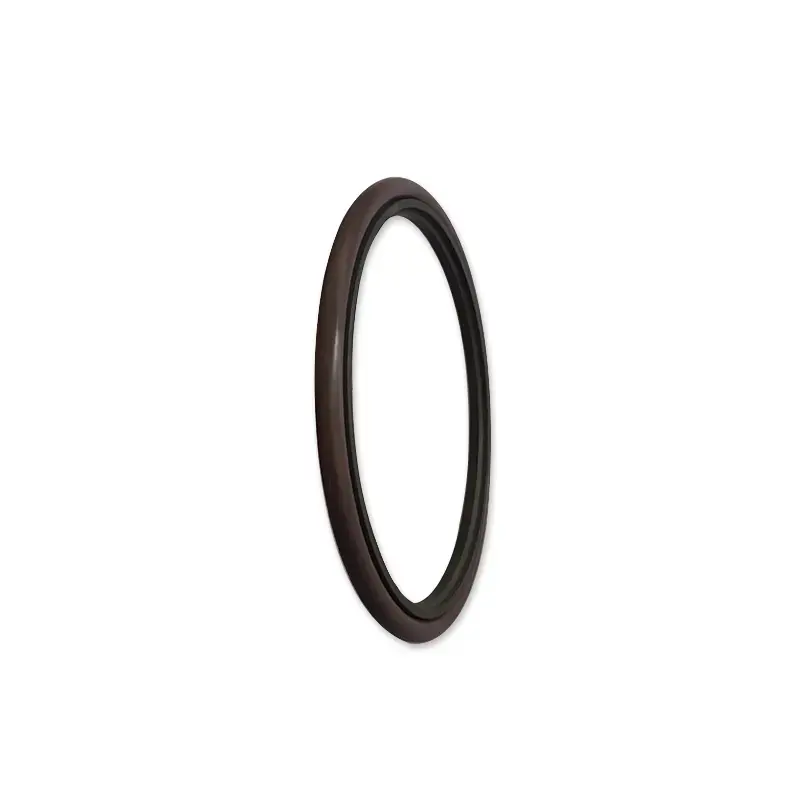

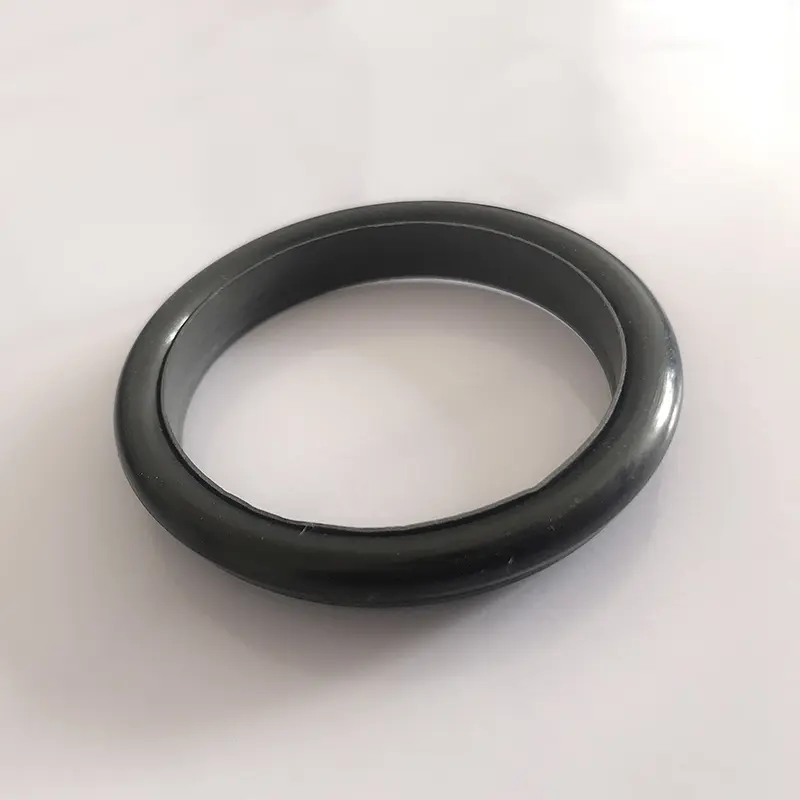

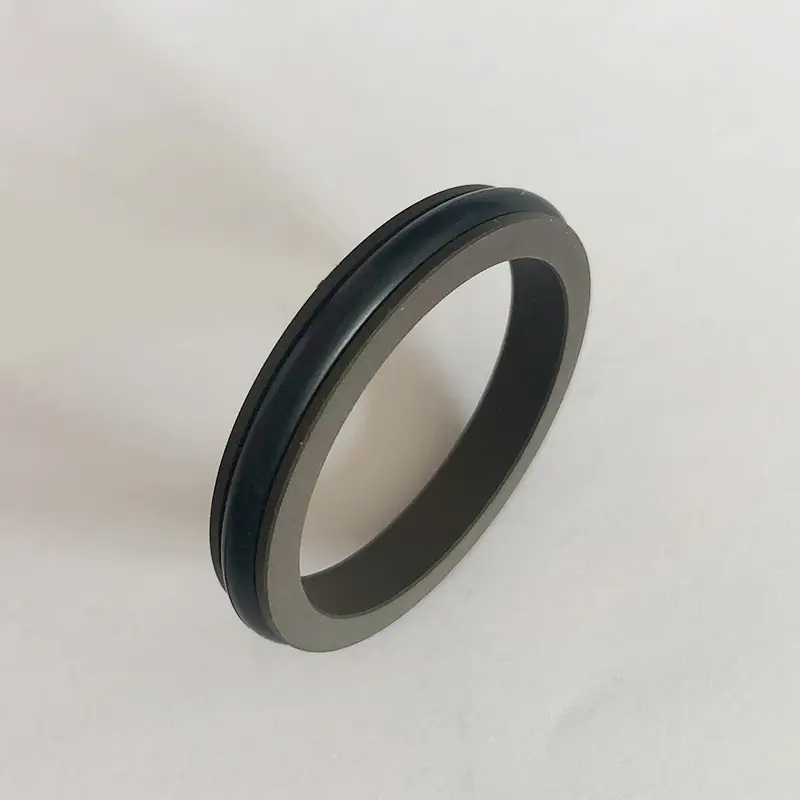

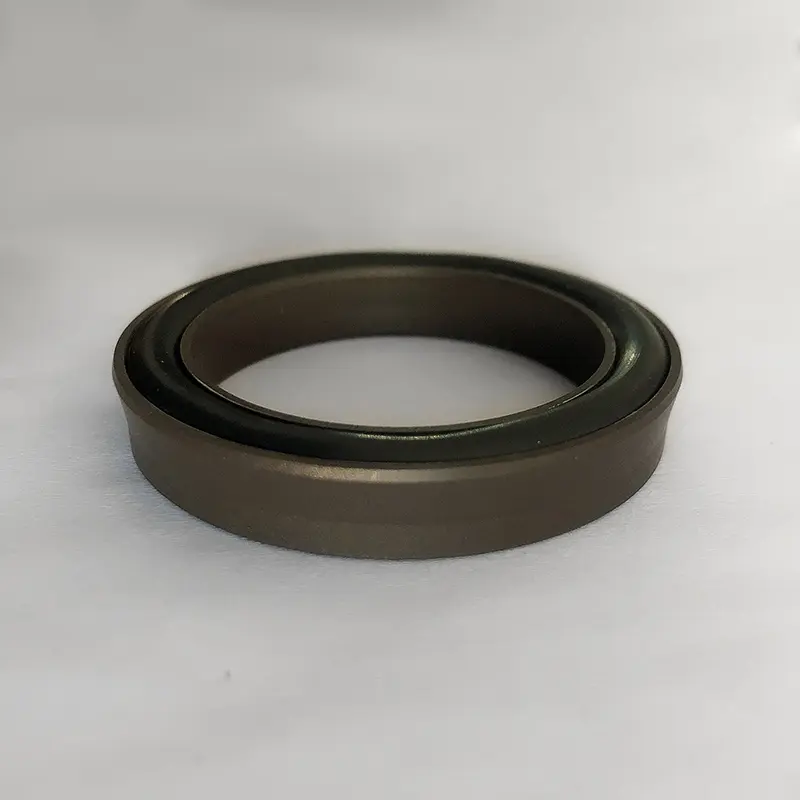

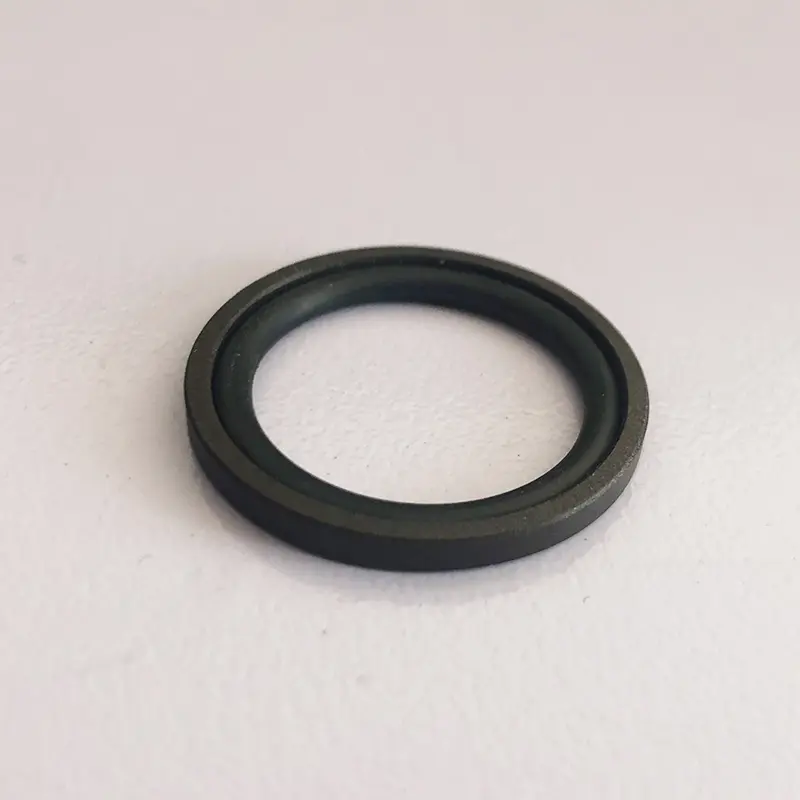

Descriere produs

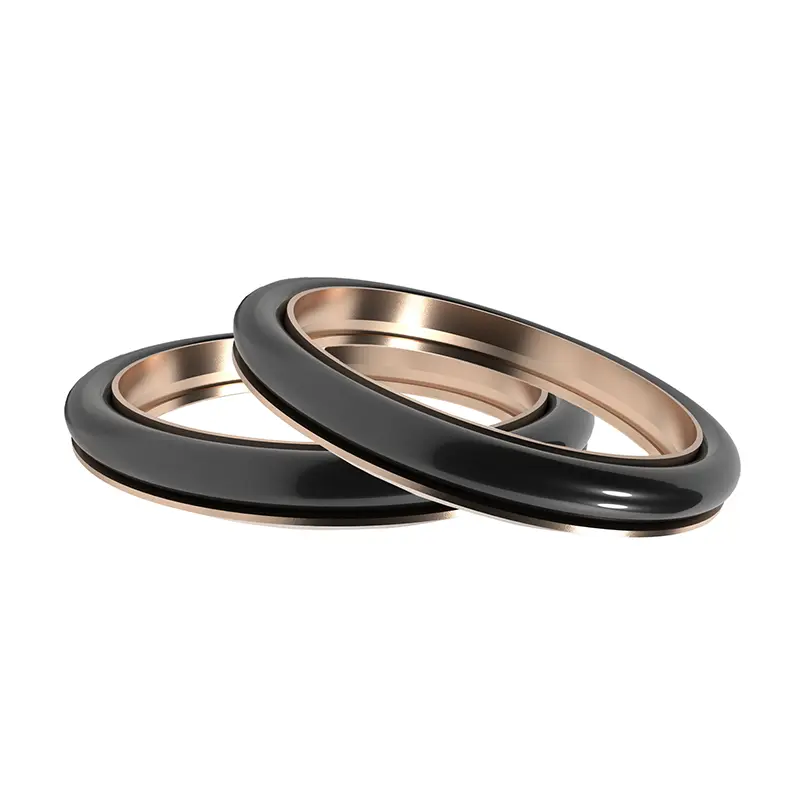

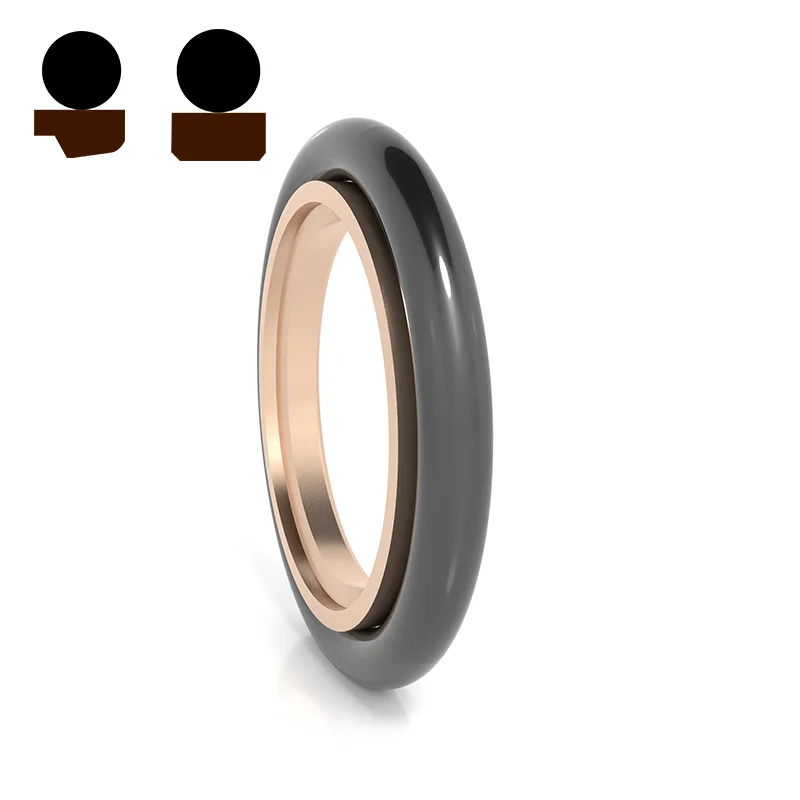

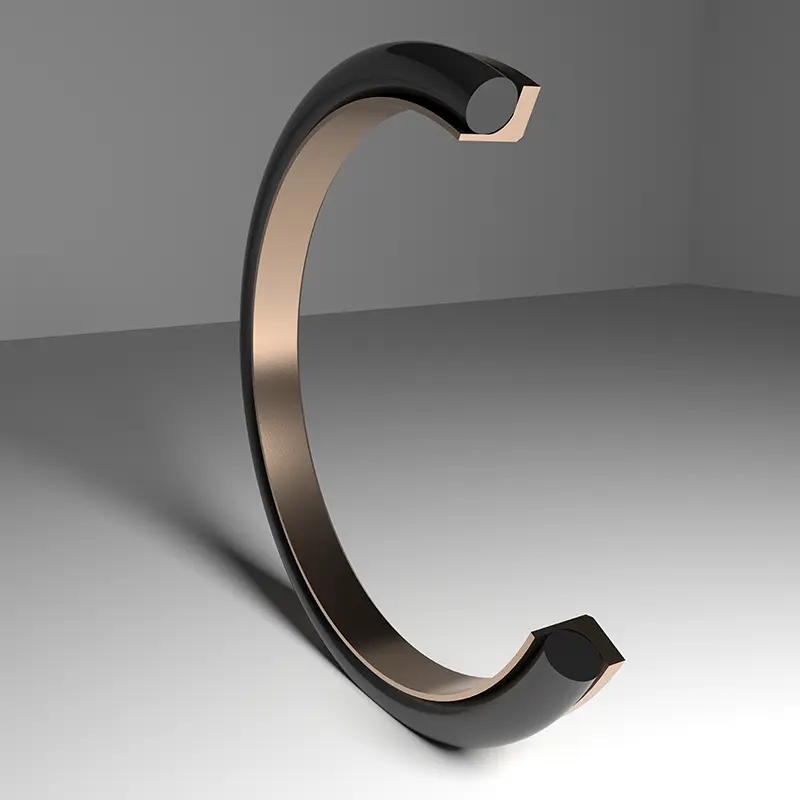

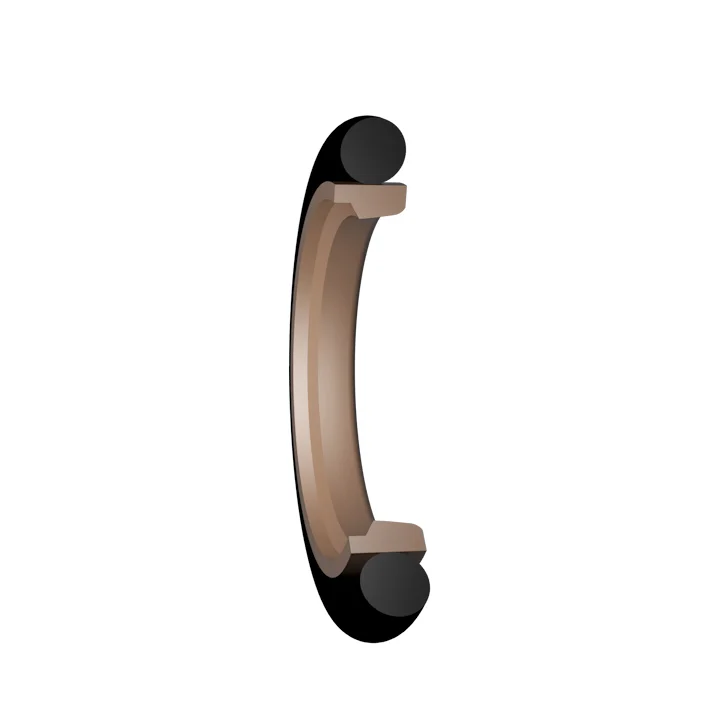

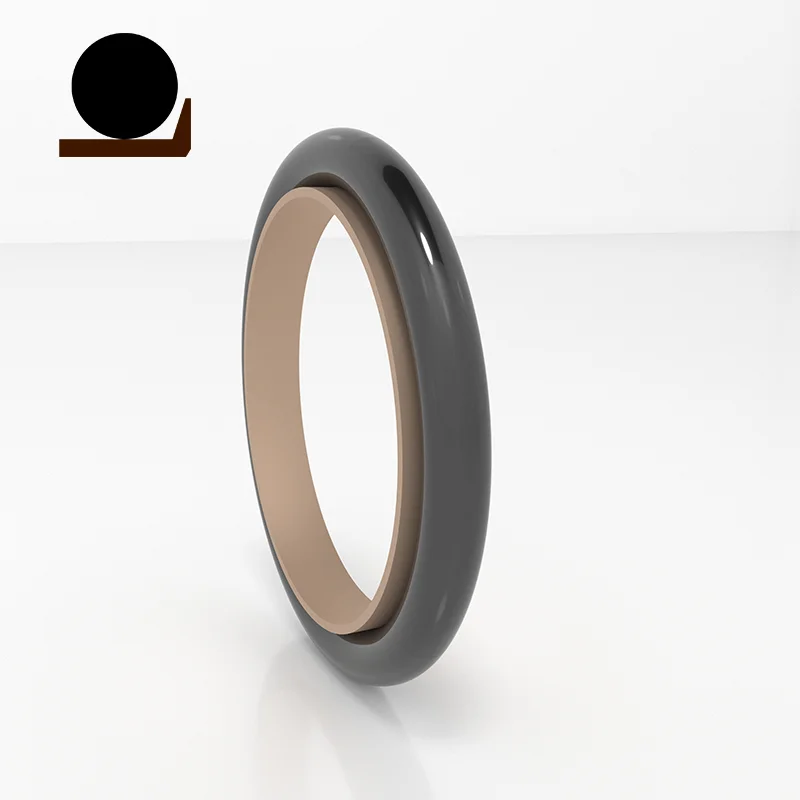

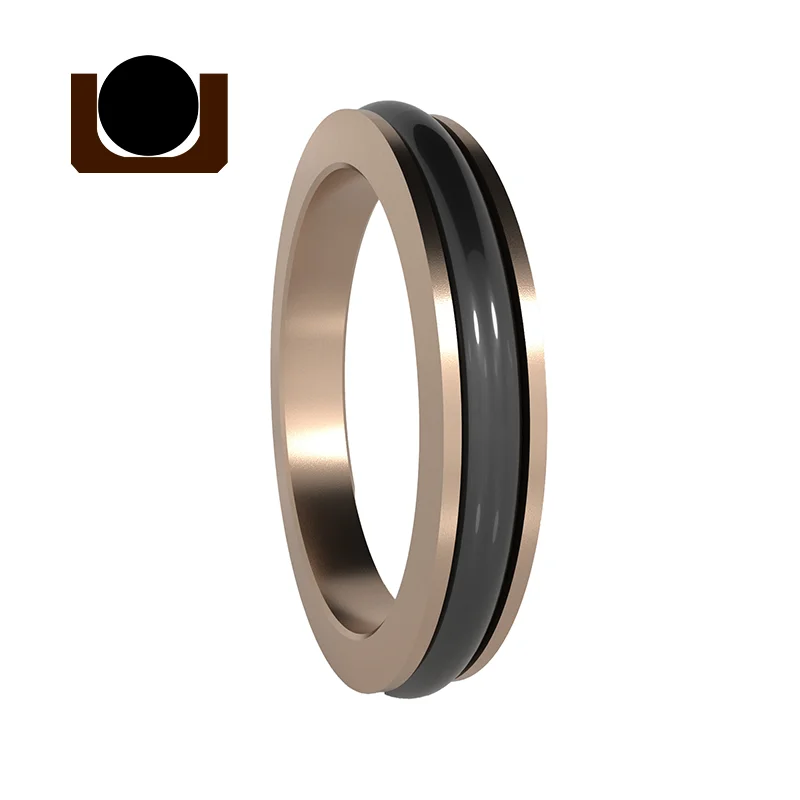

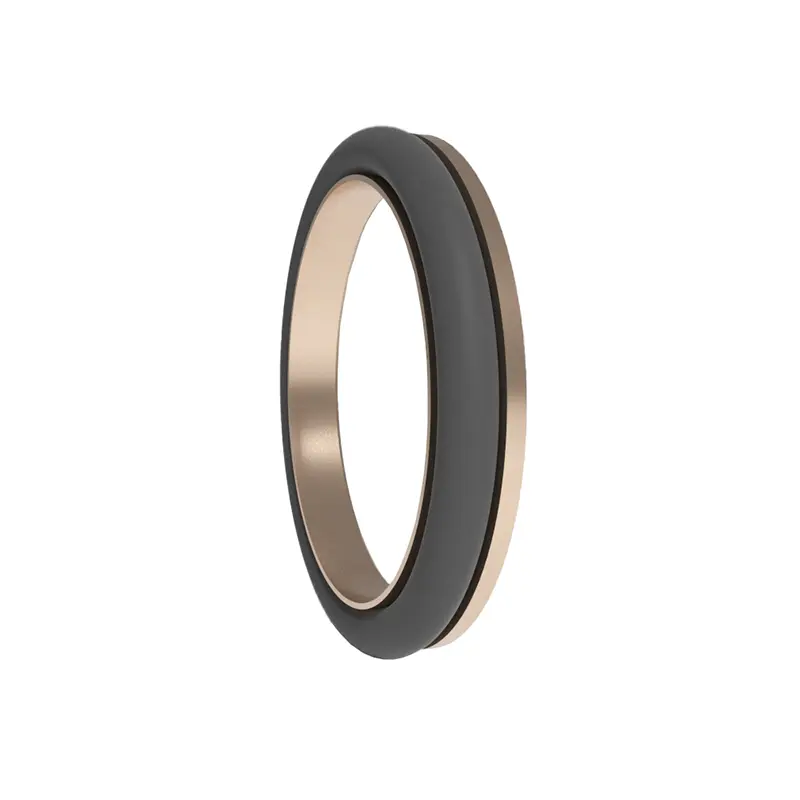

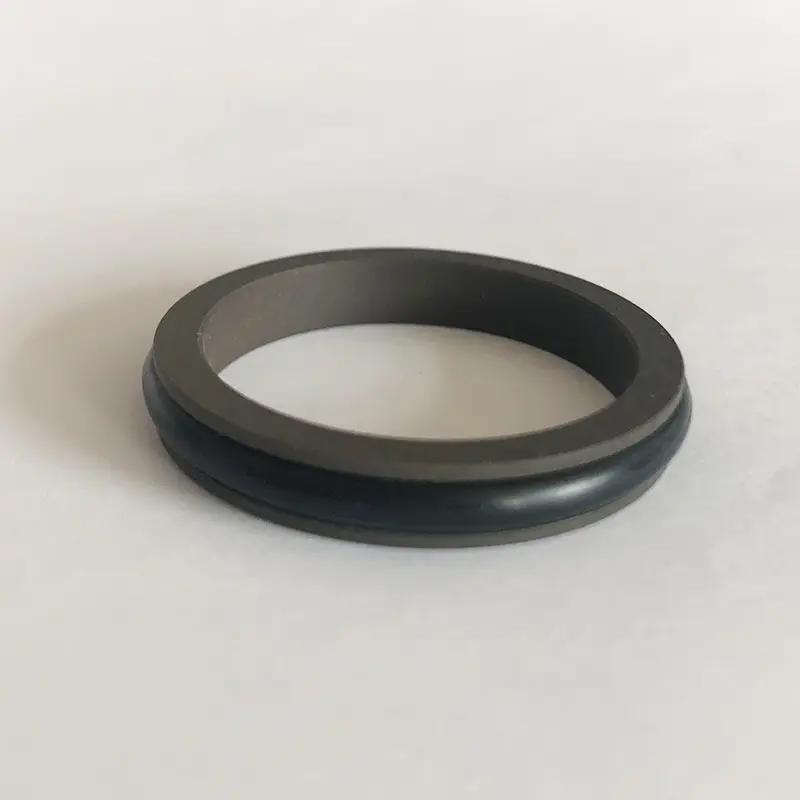

Garniturile de tijă cu piston de înaltă presiune prevăzute de Ruichen sunt compuse din inele de etanșare PTFE și inele de cauciuc în formă de O, care sunt utilizate special pentru etanșarea unidirecțională a mișcării reciproce hidraulice. Acestea sunt împărțite în seria RC01-RC14 în funcție de inelele O potrivite. Când lucrați, inelul O oferă forță radială pentru a compensa uzura inelului de etanșare, iar designul subțire al buzelor a inelului de etanșare are o potrivire bună. Cei doi lucrează împreună pentru a crea un efect bun de etanșare.

Garniturile noastre de tijă cu piston de înaltă presiune sunt utilizate pe scară largă în mașinile de turnare prin injecție și mașini de turnare a matriței în sisteme hidraulice industriale, excavatoare și încărcătoare în utilaje de inginerie, piese hidraulice în fabricarea și întreținerea automobilelor, echipamente de aterizare și actuatoare în aerospațial și angrenaje hidraulice de direcție și linii de vânt în nave. Acestea pot asigura în mod eficient funcționarea stabilă a sistemelor hidraulice și pot evita scurgerea.

Caracteristici și aplicații ale produsului:

Caracteristici:

1.. Garniturile de tijă cu piston de înaltă presiune pot fi utilizate atât pentru aplicații hidraulice, cât și pneumatice.

2. Performanța de etanșare este întotdeauna bună, fie că este vorba de condiții de etanșare ridicate sau joase.

3. Frecarea scăzută, rezistență mică de pornire, mișcare netedă, frecare dinamică și statică egală, fără târâre.

4. Sigiliul are o viață lungă, potrivit pentru sigilarea lubrifiantului fără ulei.

5. Spațiu structural mic și instalare și întreținere ușoară.

Condiții de muncă aplicabile:

Condițiile de lucru aplicabile ale garniturilor de tijă cu piston de înaltă presiune (valorile limită nu ar trebui să apară în același timp)

Profil	Model	Presiune (MPA)	Temperatură (℃)	Viteză (m/s)	Media
	RC01/RC02	≤70	-35 ~+100 (potrivirea O-Ring NBR)	≤6	Ulei hidraulic, lichid ignifug (HFA/HFB), gaz, etc.
			-20 ~+180 (potrivirea O-Ring FKM)
	RC03/RC04	≤100	-35 ~+100 (potrivirea O-Ring NBR)	≤6	Ulei hidraulic, lichid ignifug (HFA/HFB), gaz, etc.
			-20 ~+180 (potrivirea O-Ring FKM)
	RC05	≤200	-35 ~+100 (potrivirea O-Ring NBR)	≤6	Ulei hidraulic pe bază de minerale, lichid ignifug (HFA/HFB), apă etc.
			-20 ~+180 (potrivirea O-Ring FKM)
	RC06/RC07	≤100	-35 ~+100 (potrivirea O-Ring NBR)	≤6	Ulei hidraulic pe bază de minerale, lichid ignifug (HFA/HFB), gaz, etc.
			-20 ~+180 (potrivirea O-Ring FKM)
	RC08/RC09	≤200	-35 ~+100 (potrivirea O-Ring NBR)	≤6	Ulei hidraulic pe bază de minerale, lichid ignifug (HFA/HFB), apă etc.
			-20 ~+180 (potrivirea O-Ring FKM)
	RC10	≤260	-35 ~+100 (potrivirea O-Ring NBR)	≤6	Ulei hidraulic pe bază de minerale, lichid ignifug (HFA/HFB), apă etc.
			-20 ~+180 (potrivirea O-Ring FKM)
	RC11	≤60	-35 ~+100 (potrivirea O-Ring NBR)	≤6	Ulei hidraulic pe bază de minerale, lichid ignifug (HFA/HFB), apă etc.
			-20 ~+180 (potrivirea O-Ring FKM)
	RC11-B	≤60	-35 ~+100 (potrivirea O-Ring NBR)	≤6	Ulei hidraulic pe bază de minerale, lichid ignifug (HFA/HFB), apă etc.
			-20 ~+180 (potrivirea O-Ring FKM)
	RC12	≤60	-35 ~+100 (potrivirea O-Ring NBR)	≤6	Ulei hidraulic pe bază de minerale, lichid ignifug (HFA/HFB), apă etc.
			-20 ~+180 (potrivirea O-Ring FKM)
	RC13	≤20	-35 ~+100 (potrivirea O-Ring NBR)	≤6	Ulei hidraulic pe bază de minerale, lichid ignifug (HFA/HFB), gaz, etc.
			-20 ~+180 (potrivirea O-Ring FKM)
	RC14	≤20	-35 ~+100 (potrivirea O-Ring NBR)	≤6	Ulei hidraulic pe bază de minerale, lichid ignifug (HFA/HFB), gaz, etc.
			-20 ~+180 (potrivirea O-Ring FKM)

Selectarea materialelor:

1. Materialele cu inel O pot fi selectate: cauciuc nitril R01 (NBR), RO2 Fluororubber (FKM), etc.

2. Materiale de inel de etanșare: PTFE1, PTFE2, PTFE3, PTFE4, PU, etc.

Exemplu de comandă: (sunt afișate doar unele modele, vă rugăm să ne contactați pentru modele de comandă specifice)

Modelul de comandă RC01-80x89.6x7.8-PTFE3-R01

Model-Diametru X Diametru canelură x Lățimea canelurii PTFE3 Modificate PTFE Cod material R01 Cod material cu inel O

Modelul de comandă RC03-80x89x10-PTFE3-R01
Diametrul modelei x diametru canelură x lățime canelură PTFE3 Cod material PTFE-modificat PTFE3 Cod material R01-O-Ring

Modelul de comandă RC06-80x89.9x9.2-PTFE3-R01
Model-Diametru X Diametru canelură x Lățimea canelurii PTFE3 Modificate PTFE Cod material R01 Cod material cu inel O

Model de comandă RC08-80x90.2x11.2-PTFE3-R01 Model-Rod Diametru X Diametru canelură x Cod de lățime-materie cu canelură

Specificații:

(Sunt afișate doar unele modele, vă rugăm să ne contactați pentru modele de comandă specifice)

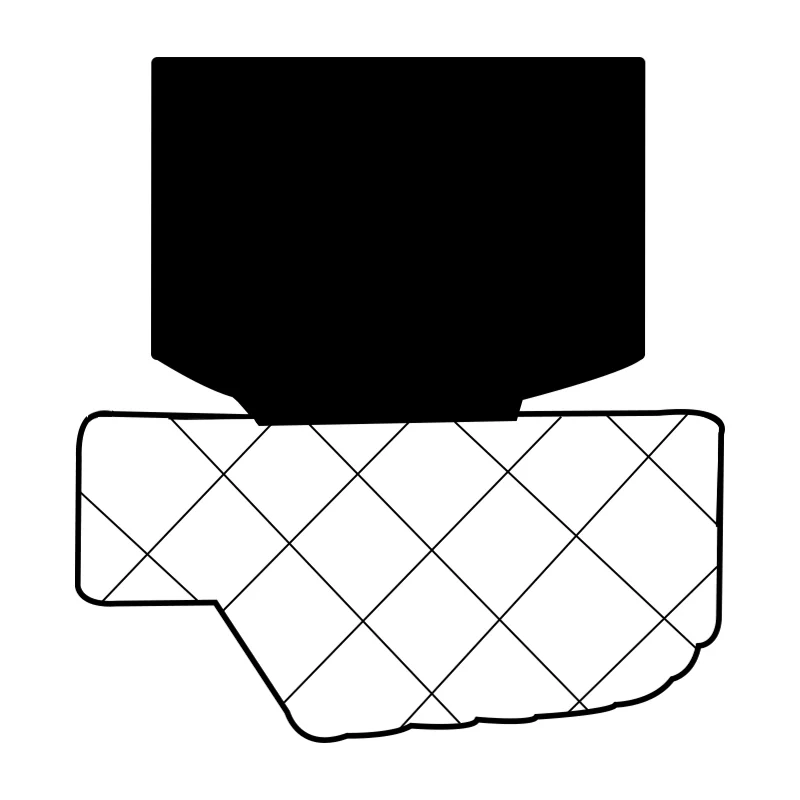

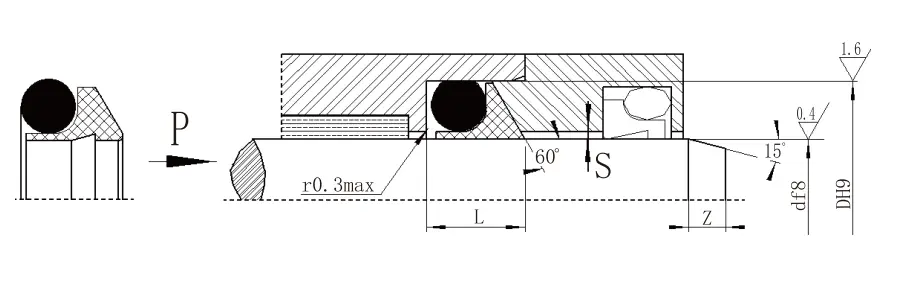

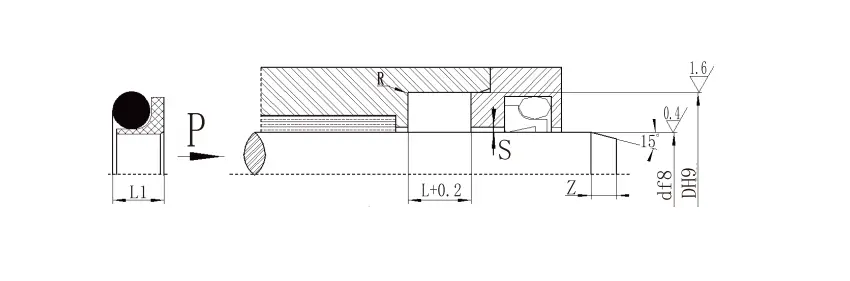

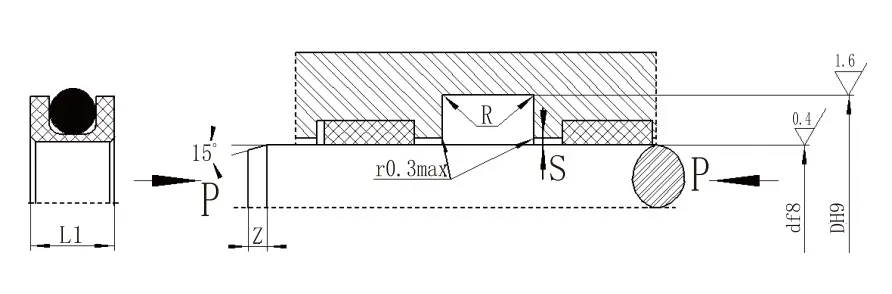

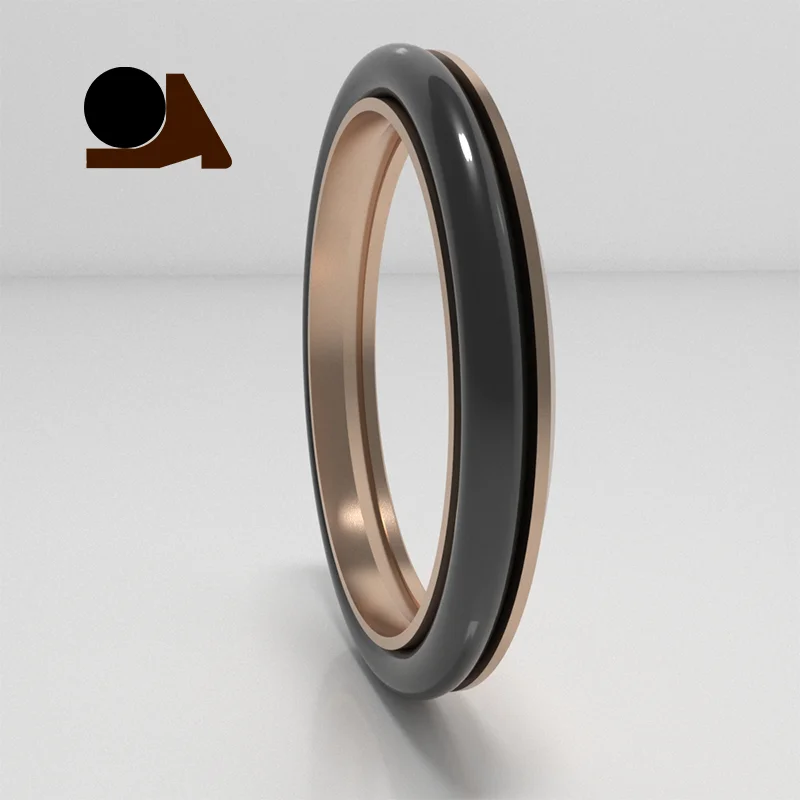

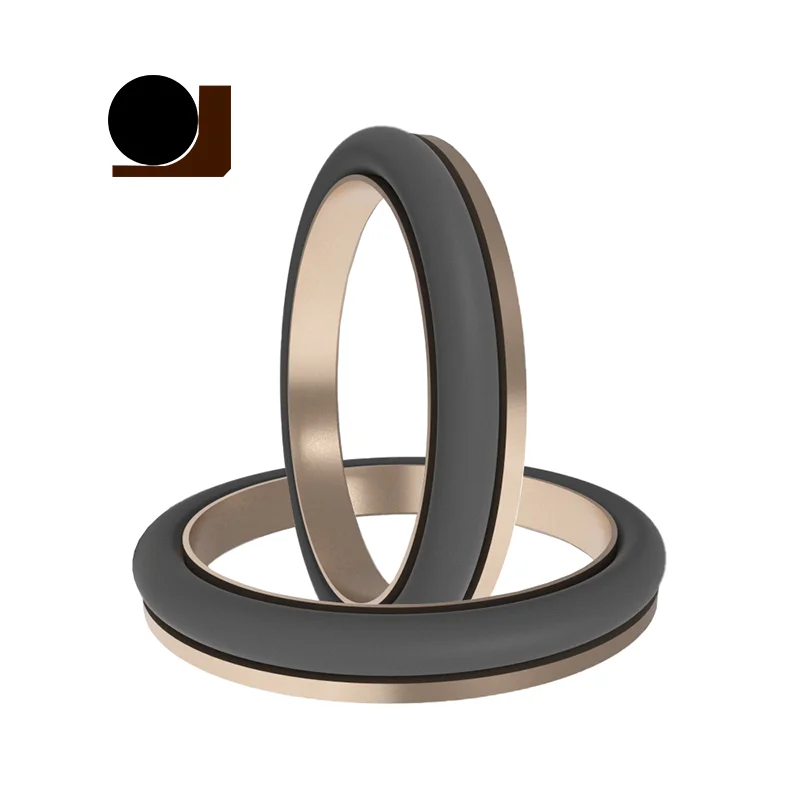

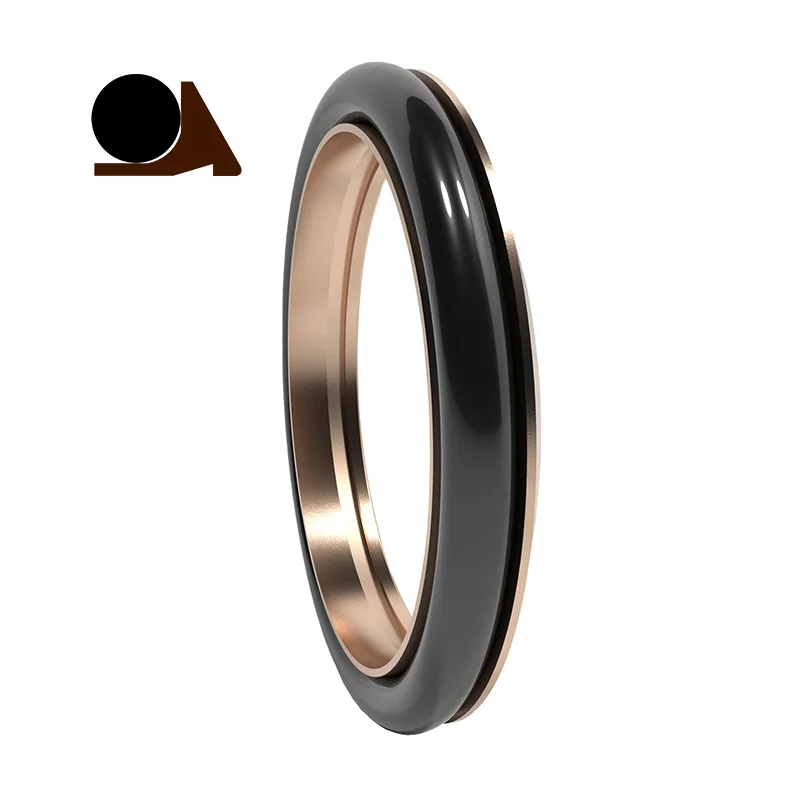

4.1 Specificații RC01 (pot fi produse produse de orice dimensiune din tabelul de specificații)
df8 Tip standard RC01	df8 Sarcină ușoară RC01-Q	df8 Sarcină grea RC01-Z	D H9	L⁺⁰^.²	L1	RMAX	S_Max		Z_min	d₀
df8 Tip standard RC01	df8 Sarcină ușoară RC01-Q	df8 Sarcină grea RC01-Z	D H9	L⁺⁰^.²	L1	RMAX	<20MPa	<40MPa	Z_min	d₀
-	5 ~ 17,9	-	D+3,5	3.2	2.8	0.3	0.2	0.15	3	1.8
5 ~ 17,9	18 ~ 39.9	-	D+5.0	4.2	3.8	0.4	0.25	0.15	4	2.65
18 ~ 39.9	40 ~ 108.9	5 ~ 17,9	D+6.6	5.2	4.7	0.4	0.25	0.2	5	3.55
40 ~ 108.9	109 ~ 629	18 ~ 39.9	D+9.6	7.8	7	0.5	0.3	0.2	7	5.3
109 ~ 629	630 ~ 999	40 ~ 108.9	D+12.5	9.8	8.8	0.6	0.35	0.25	10	7.00
630 ~ 999	1000 ~ 1599	109 ~ 629	D+15.2	11.6	10.6	0.7	0.5	0.3	12	8.6
1000 ~ 1599	≥1600	630 ~ 999	D+17.8	14.8	13.5	0.8	0.6	0.4	15	10.0
≥1600	-	1000 ~ 1599	D+21.2	17.8	16.3	1	0.7	0.6	20	12.0
NOTĂ: 1. Pentru ≤30mm, este recomandat să folosiți o canelură deschisă.
2. Pentru instalarea sigiliilor integrale (închise), vă rugăm să consultați Ghidul de instalare al companiei noastre. 3. Pentru presiune> 40MPa, zona de rădăcină a sigiliului folosește toleranța la potrivire H8/F8.

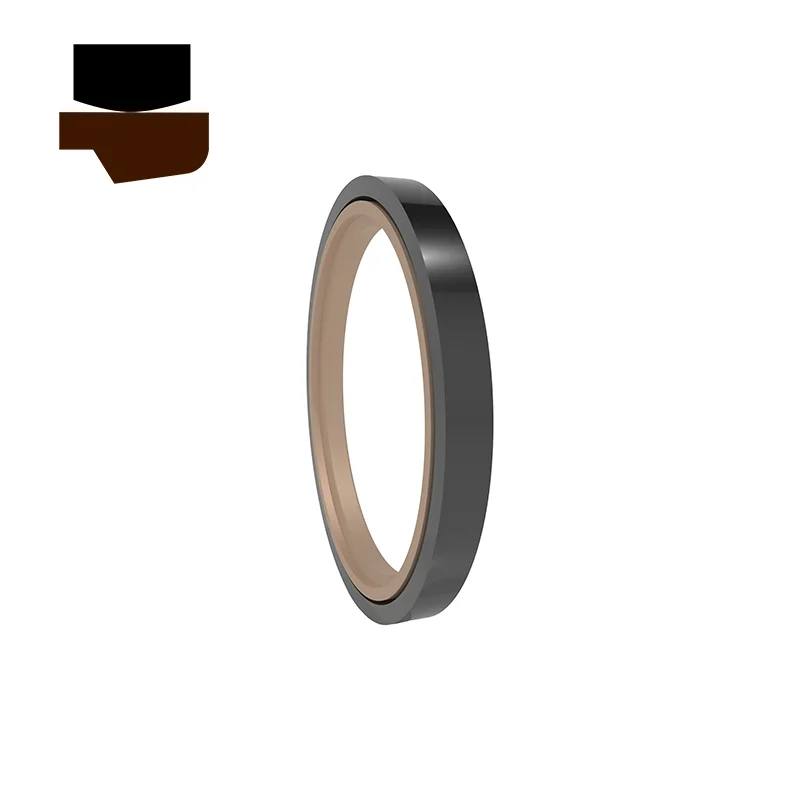

4.1 tabelul parametrilor de specificații RC03 (Produse de orice dimensiune din tabelul de specificații pot fi produse)
D f8	D H9	L^+0.2	SMax		Z_min	d₀
D f8	D H9	L^+0.2	<40MPa	<60MPa	Z_min	d₀
5 ~ 17	D+4.7	5.2	0.25	0.15	4	2.65
18 ~ 39	D+6.2	6.6	0.25	0.2	5	3.55
40 ~ 108	D+9.0	10	0.3	0.2	7	5.3
109 ~ 670	D+12.0	13.2	0.35	0.25	10	7
671 ~ 999	D+14.6	15.8	0.5	0.3	12	8.6
1000 ~ 1600	D+18	17.4	0.6	0.4	15	10
> 1600	D+21.2	22	0.7	0.6	20	12
NOTĂ: 1. Pentru presiune> 60MPa, zona de rădăcină de etanșare folosește toleranța de potrivire H8/F8, iar sigiliul de presiune ultra-ridicat Smax <0.05.
2. Vă rugăm să consultați compania noastră când trebuie utilizată o structură de canelură închisă.

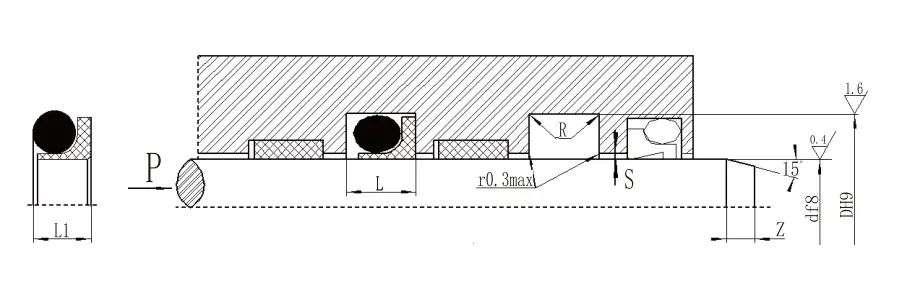

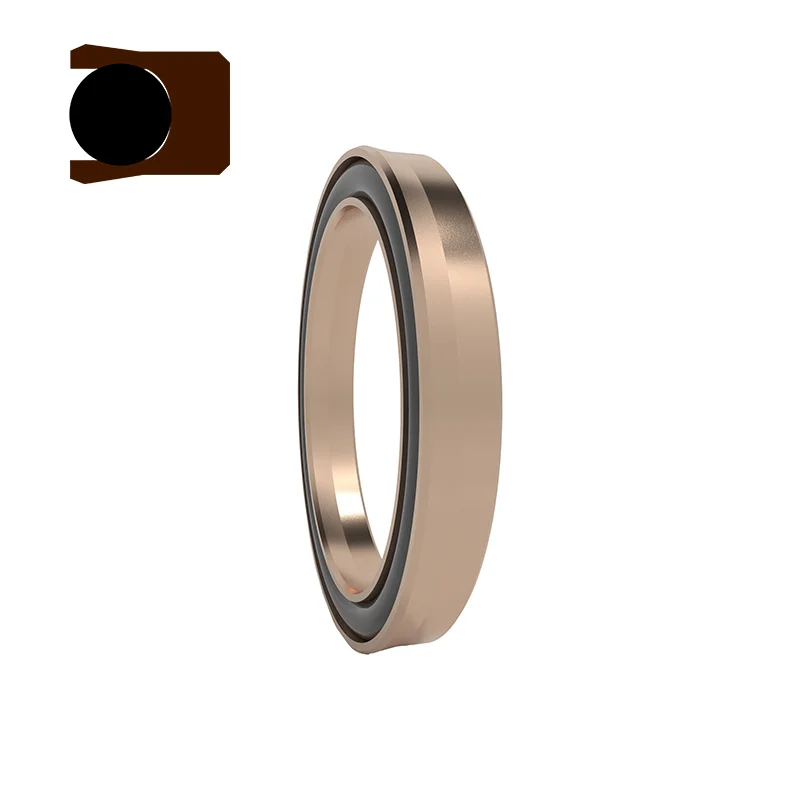

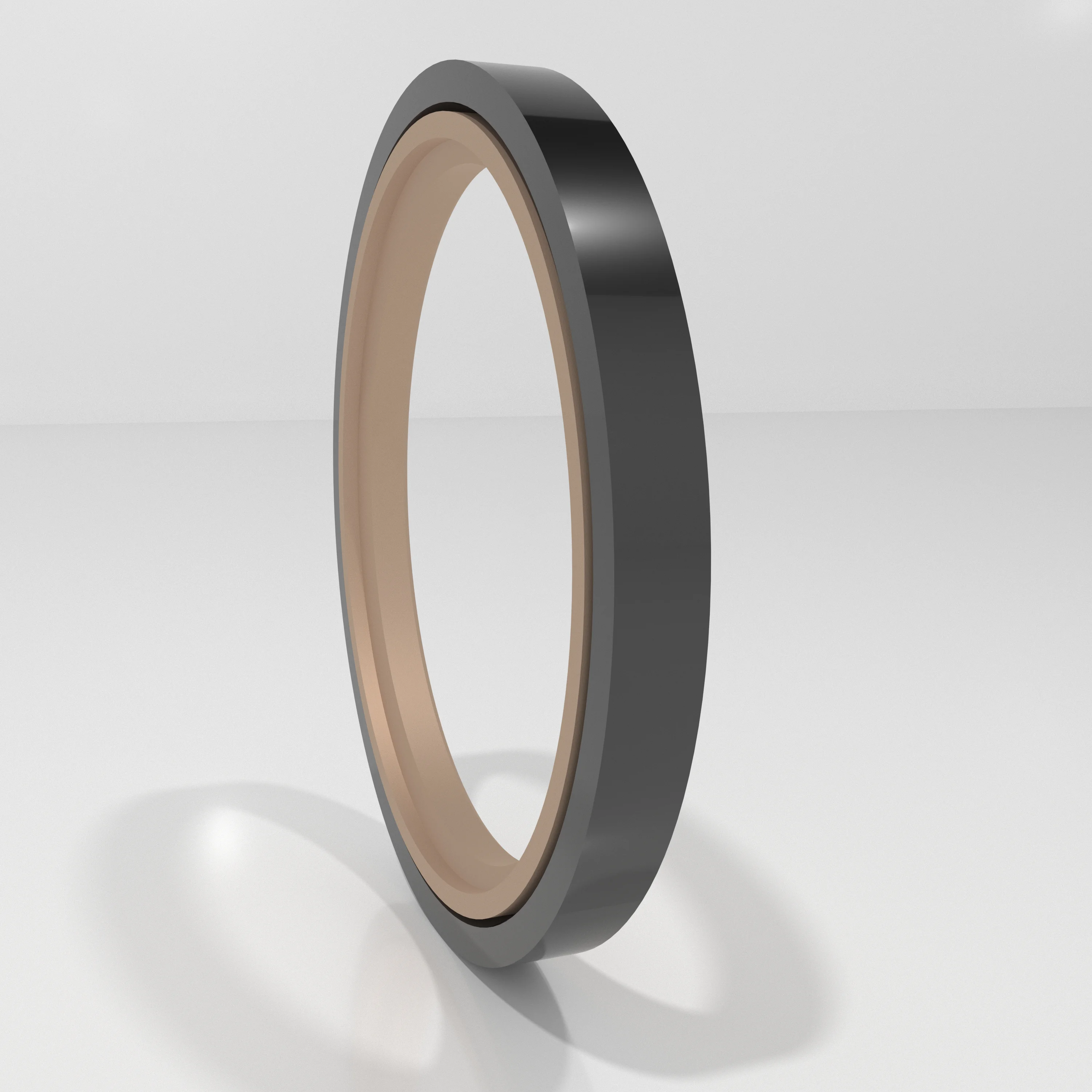

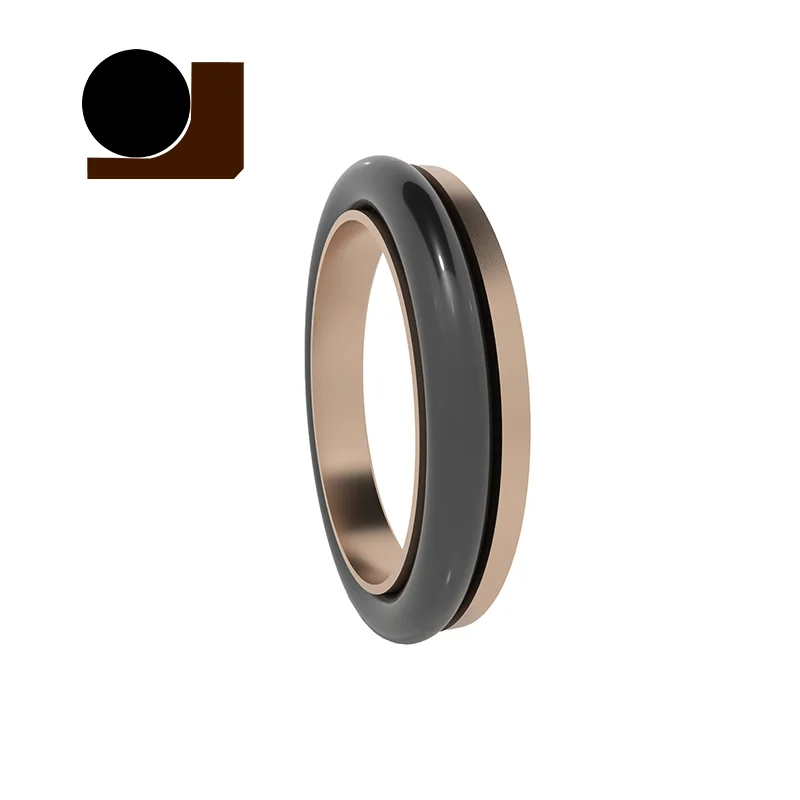

4.1 Specificații RC06 (pot fi produse produse de orice dimensiune din tabelul de specificații)
D f8 Tip standard RC06	D f8 Sarcină ușoară RC06-Q	D f8 Sarcină grea RC06-Z	D H9	L⁺⁰^.²	L1	RMAX	S_Max		Z_min	d₀
D f8 Tip standard RC06	D f8 Sarcină ușoară RC06-Q	D f8 Sarcină grea RC06-Z	D H9	L⁺⁰^.²	L1	RMAX	<20MPa	<40MPa	Z_min	d₀
-	4 ~ 17,9	-	D+3.6	4	3.6	0.3	0.2	0.15	3	1.8
4 ~ 17,9	18 ~ 39.9	-	D+5.0	5	4.6	0.4	0.25	0.15	4	2.65
18 ~ 39.9	40 ~ 106.9	4 ~ 17,9	D+6.6	6.2	5.6	0.4	0.25	0.2	5	3.55
40 ~ 106.9	107 ~ 630.9	18 ~ 39.9	D+9.9	9.2	8.5	0.5	0.3	0.2	7	5.30
107 ~ 630.9	631 ~ 999	40 ~ 106.9	D+13.0	12.3	10.6	0.6	0.35	0.25	10	7.00
631 ~ 999	1000 ~ 1600	107 ~ 630.9	D+15.2	13.6	12	0.7	0.5	0.3	12	8.6
1000 ~ 1600	≥1600	631 ~ 999	D+18.5	16	14.5	0.8	0.6	0.4	15	10
≥1600	-	1000 ~ 1600	D+22	19	17	1	0.7	0.6	20	12.0
NOTĂ: 1. Pentru diametrul arborelui ≤70mm, este recomandat să utilizați o canelură deschisă. Pentru instalarea sigiliilor integrale (închise), vă rugăm să consultați ghidul de instalare.
2. Pentru presiune> 40MPa, zona de rădăcină a sigiliului folosește toleranța la potrivire H8/F8.

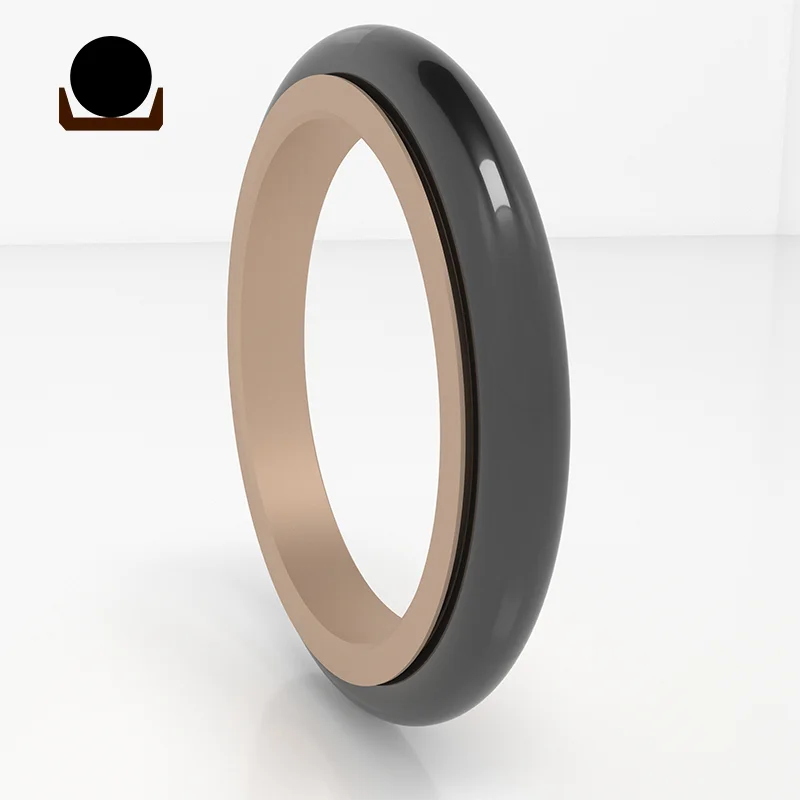

4.1 Specificații RC08 (pot fi produse produse de orice dimensiune din tabelul de specificații)
Tip standard DF8 RC08	Încărcare ușoară DF8 RC08-Q	Sarcina grea DF8 RC08-Z	Diametrul canelurii D H9	Lățimea canelurii L+0,2	Înălțimea de etanșare L1	Colțuri rotunjite rMax	Clearance radial s_Max		Chamfer Z_min	Diametul firului cu inel O. D.₀
Tip standard DF8 RC08	Încărcare ușoară DF8 RC08-Q	Sarcina grea DF8 RC08-Z	Diametrul canelurii D H9	Lățimea canelurii L+0,2	Înălțimea de etanșare L1	Colțuri rotunjite rMax	<20MPa	<60MPa	Chamfer Z_min	Diametul firului cu inel O. D.₀
-	5 ~ 17,9	-	D+3.6	4.7	4.2	0.3	0.2	0.15	3	1.8
5 ~ 17,9	18 ~ 39.9	-	D+5.2	6.1	5.5	0.4	0.25	0.15	4	2.65
18 ~ 39.9	40 ~ 108.9	5 ~ 17,9	D+6.8	8	7	0.4	0.25	0.2	5	3.55
40 ~ 108.9	109 ~ 629	18 ~ 39.9	D+10.2	11.2	10	0.5	0.3	0.2	7	5.30
109 ~ 629	630 ~ 999	40 ~ 108.9	D+13.4	14.2	12.7	0.6	0.35	0.25	10	7.00
630 ~ 999	1000 ~ 1599	109 ~ 629	D+16.0	16.2	14.5	0.7	0.5	0.3	12	8.6
1000 ~ 159	≥1600	630 ~ 999	D+18.8	18.6	16.8	0.8	0.6	0.4	15	10.0
≥1600	-	1000 ~ 1599	D+22.8	21.8	19.8	1.0	0.7	0.6	20	12.0
NOTĂ: 1. Vă rugăm să consultați compania noastră când este necesară o canelură închisă.
2. Presiune> 60MPa, rădăcină H8/F8 Toleranță potrivită, sigiliu cu presiune ultra-mare Smax <0,05.
