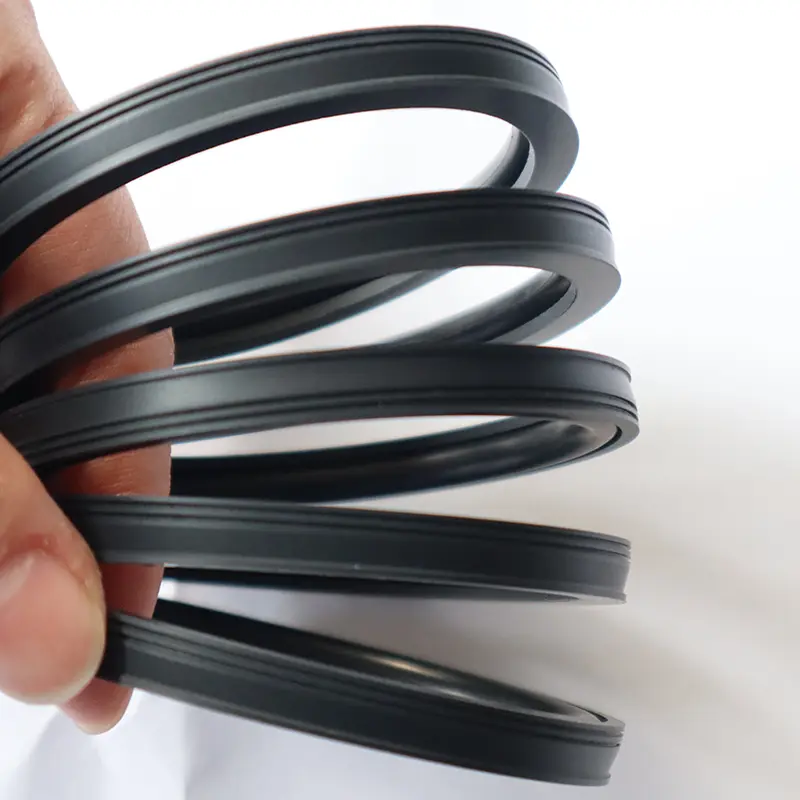

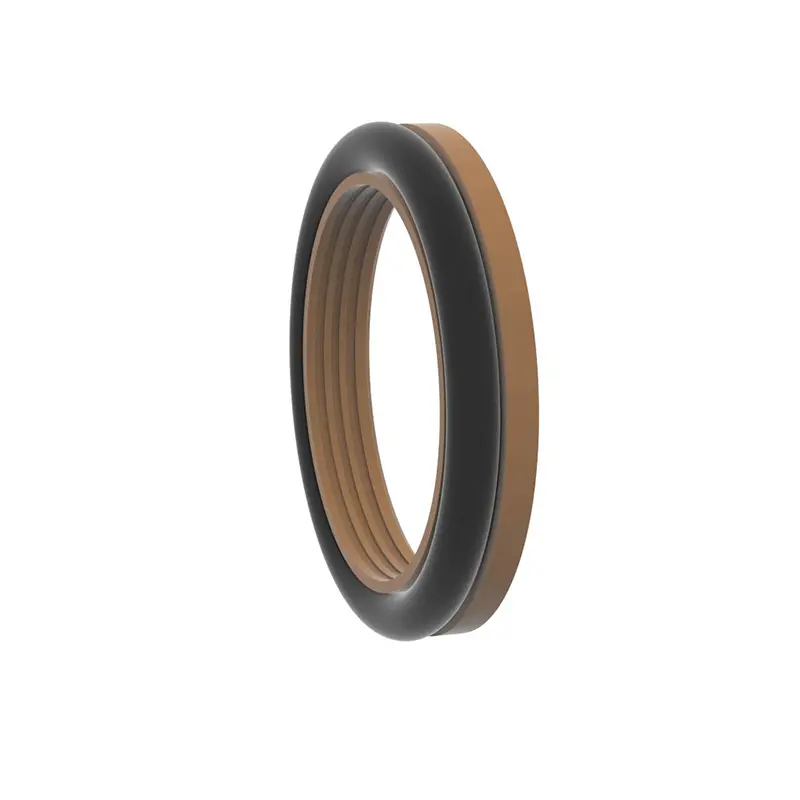

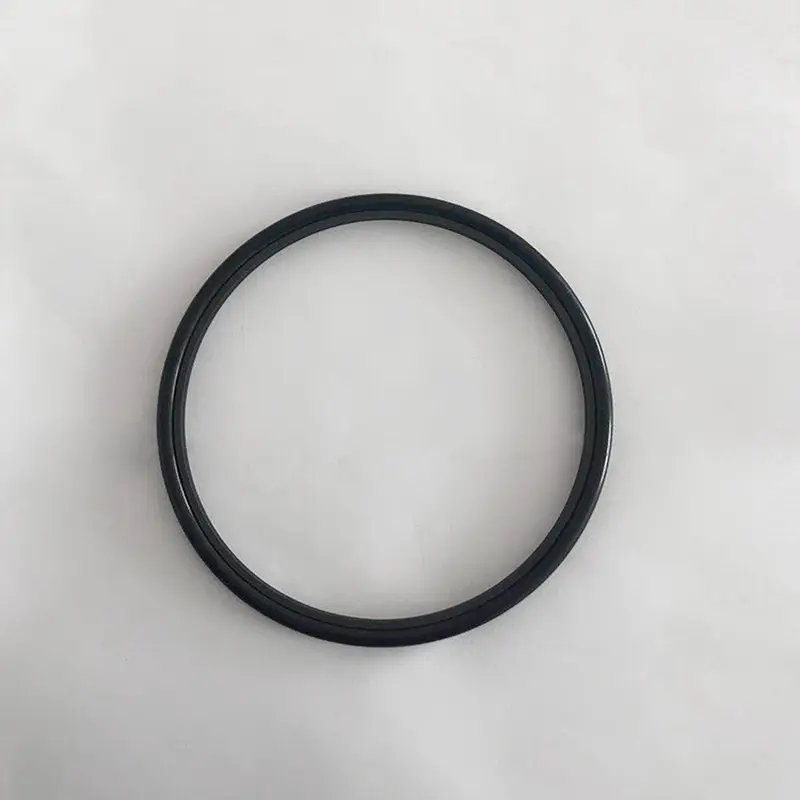

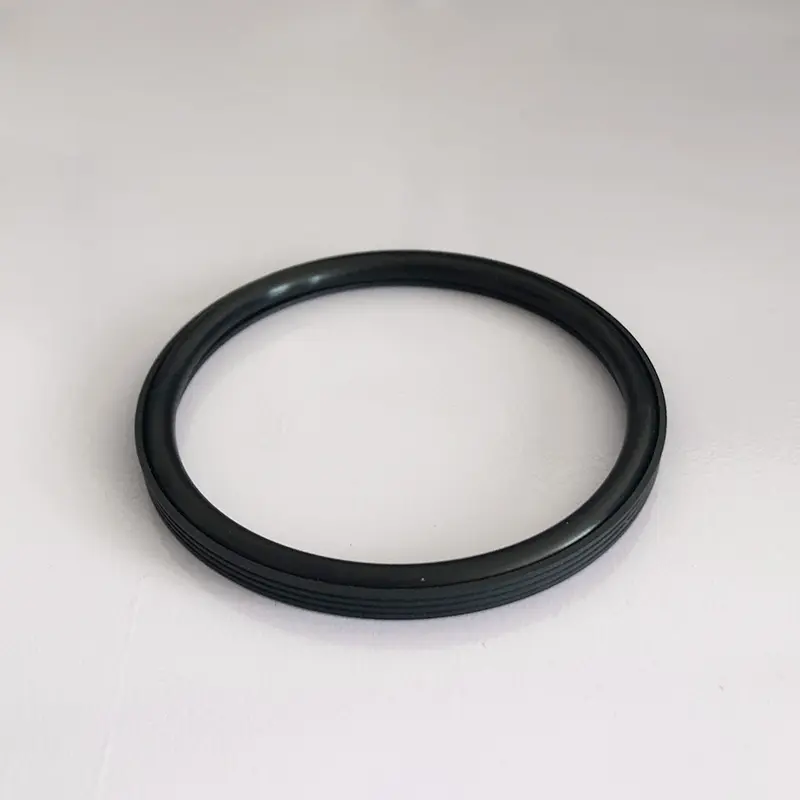

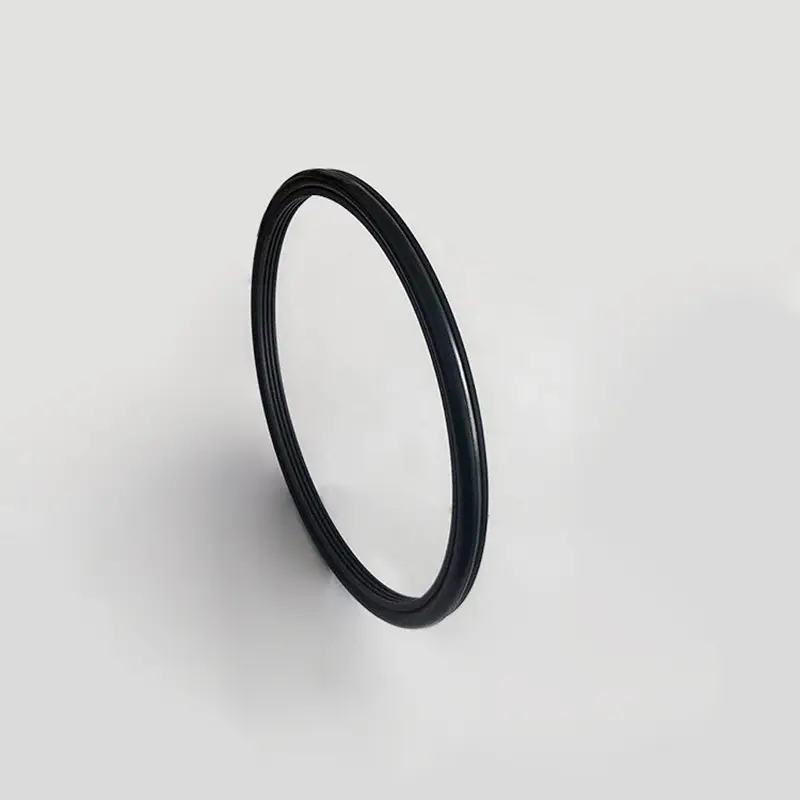

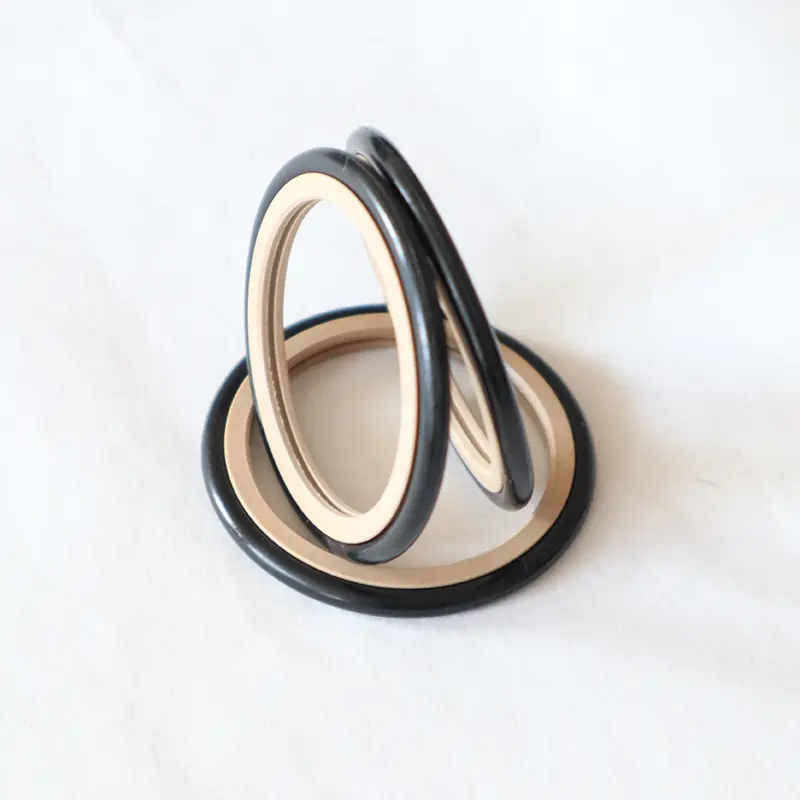

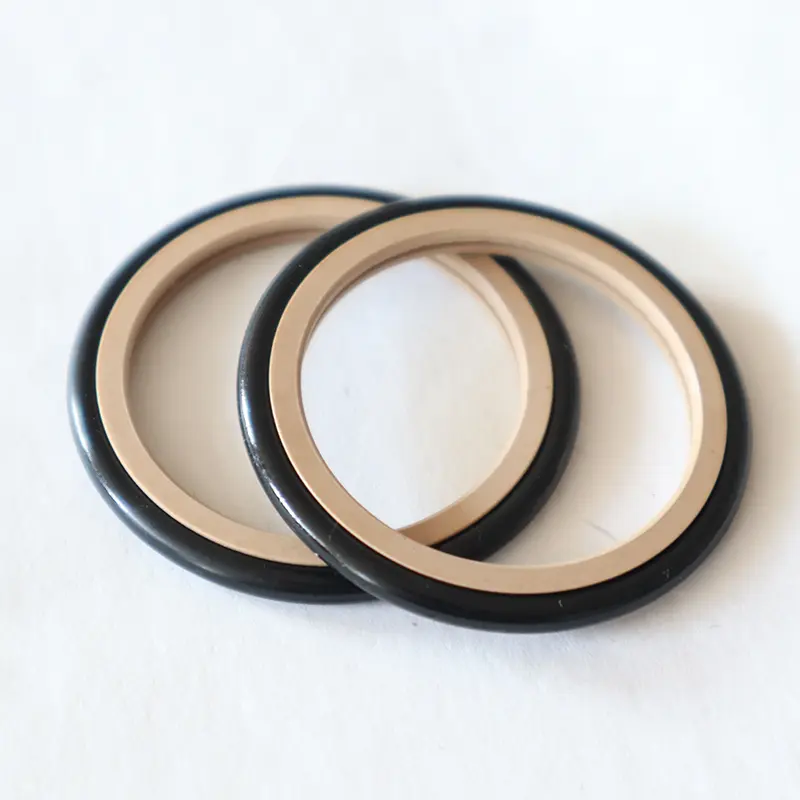

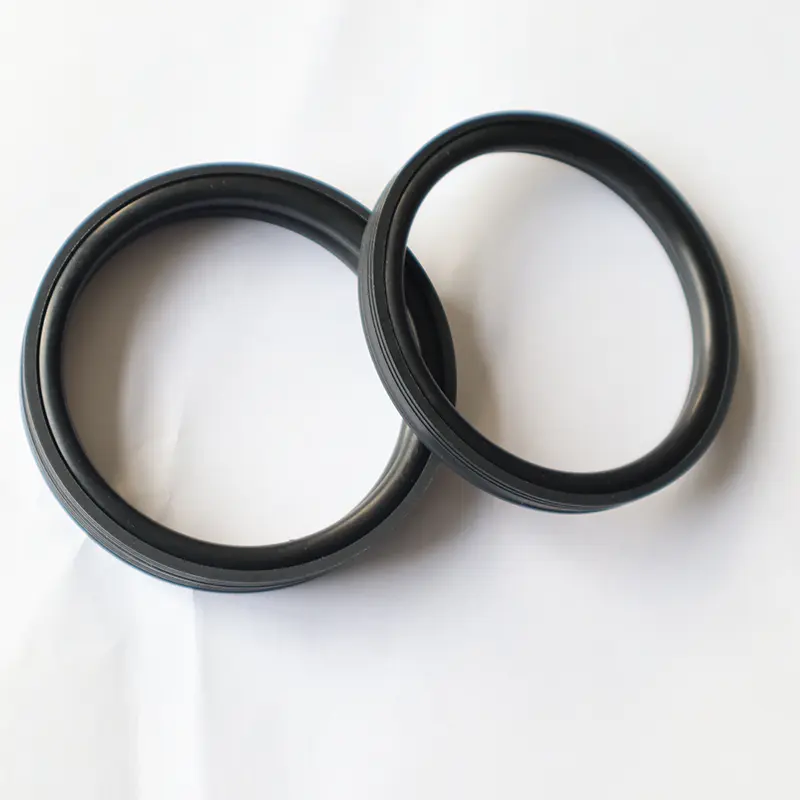

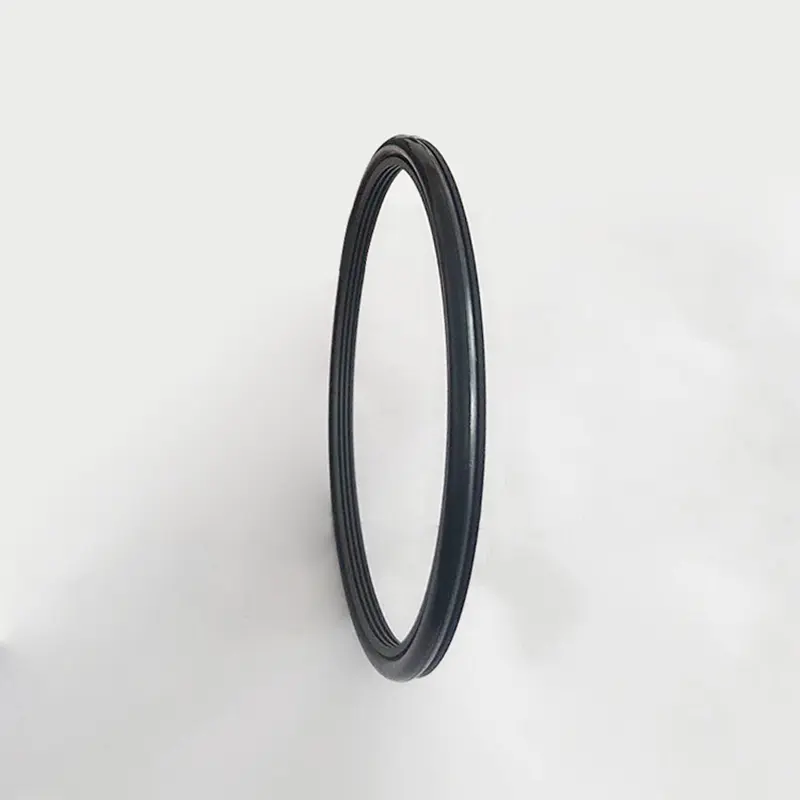

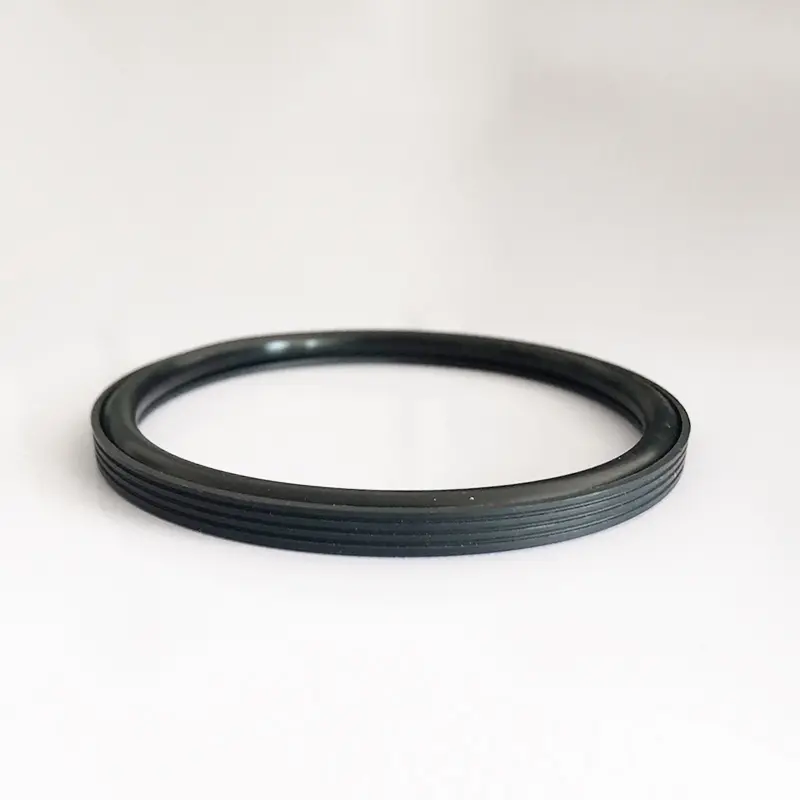

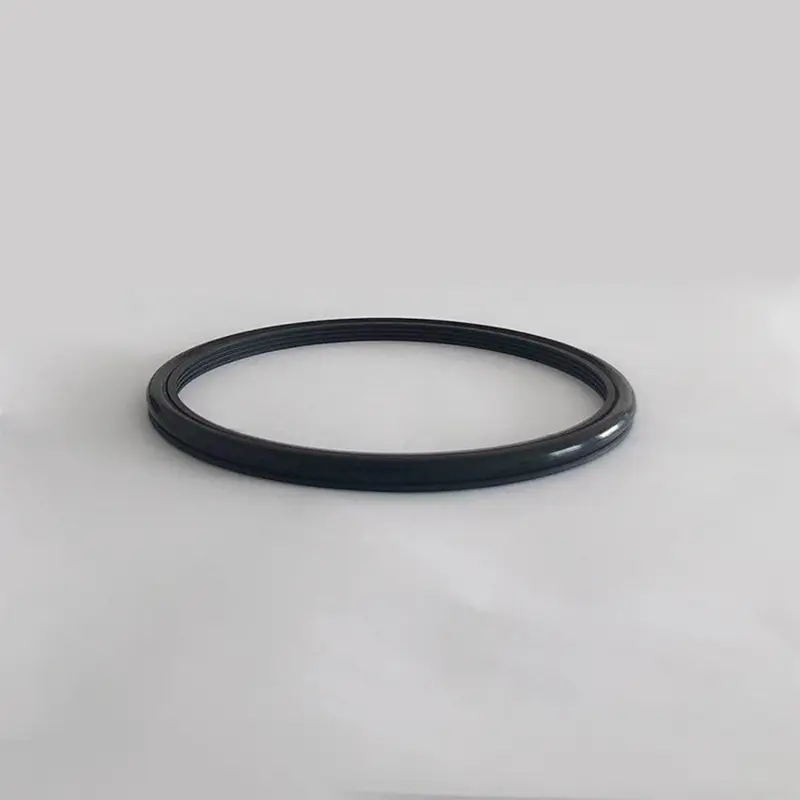

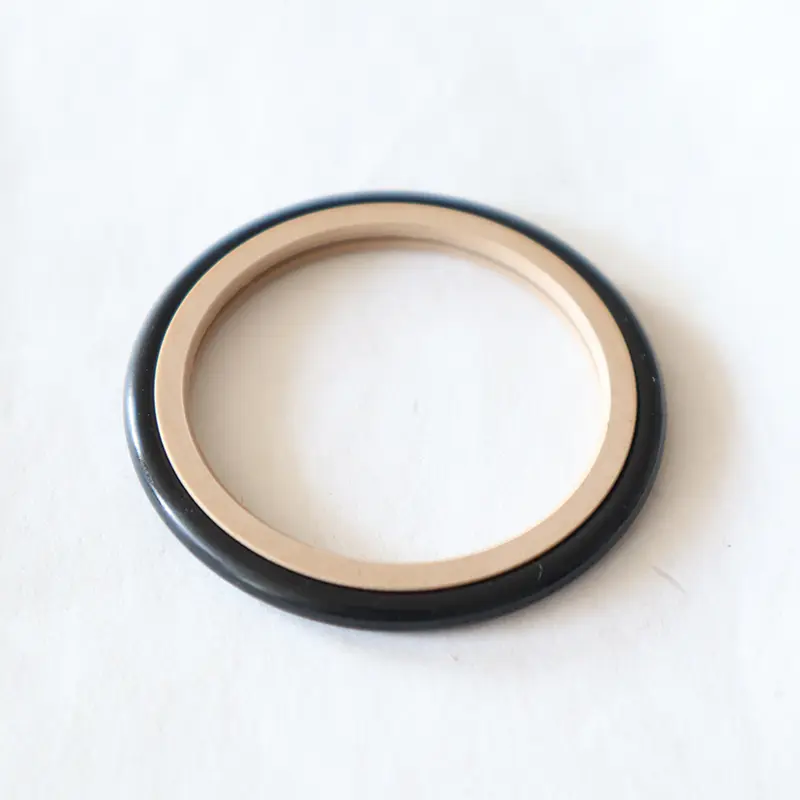

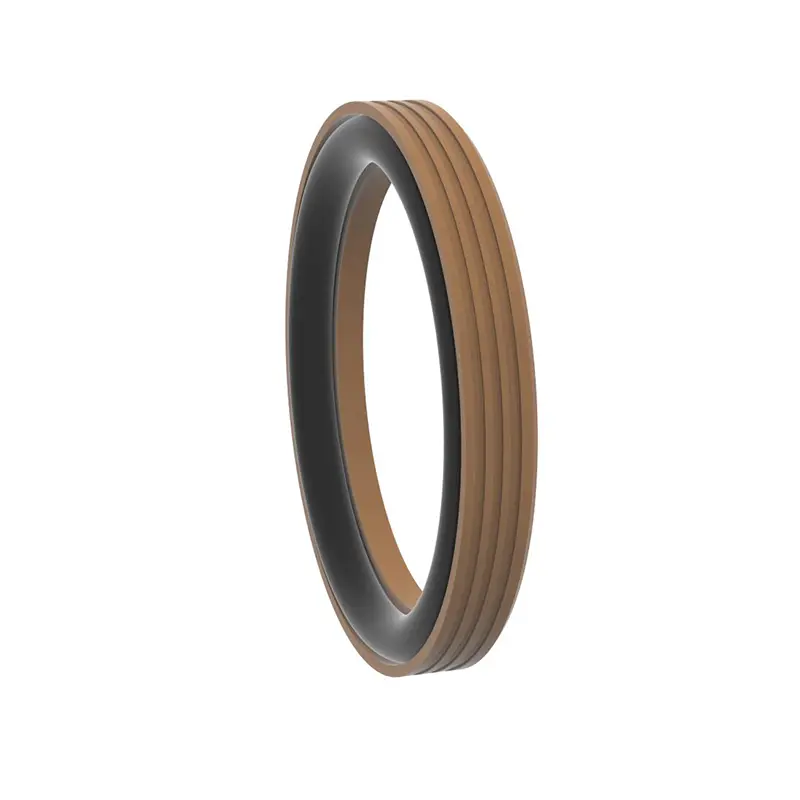

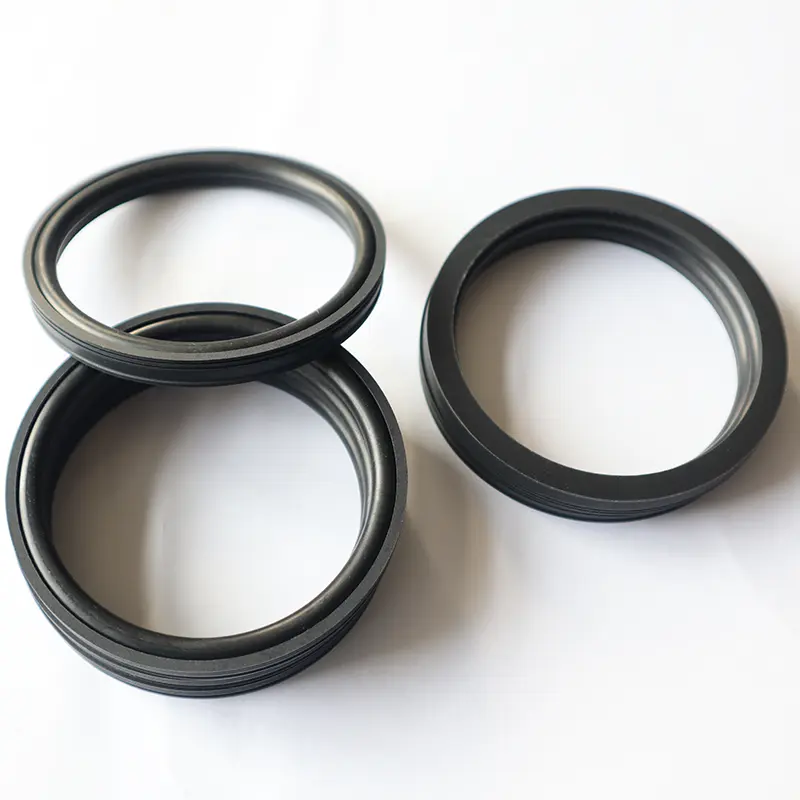

Garniturile de înaltă presiune RC2061 și RC2062 pentru suspensia de ciment lansată de Ruichen Sigils sunt concepute pentru a face față condițiilor complexe și dure de etanșare a suspensiei de ciment.

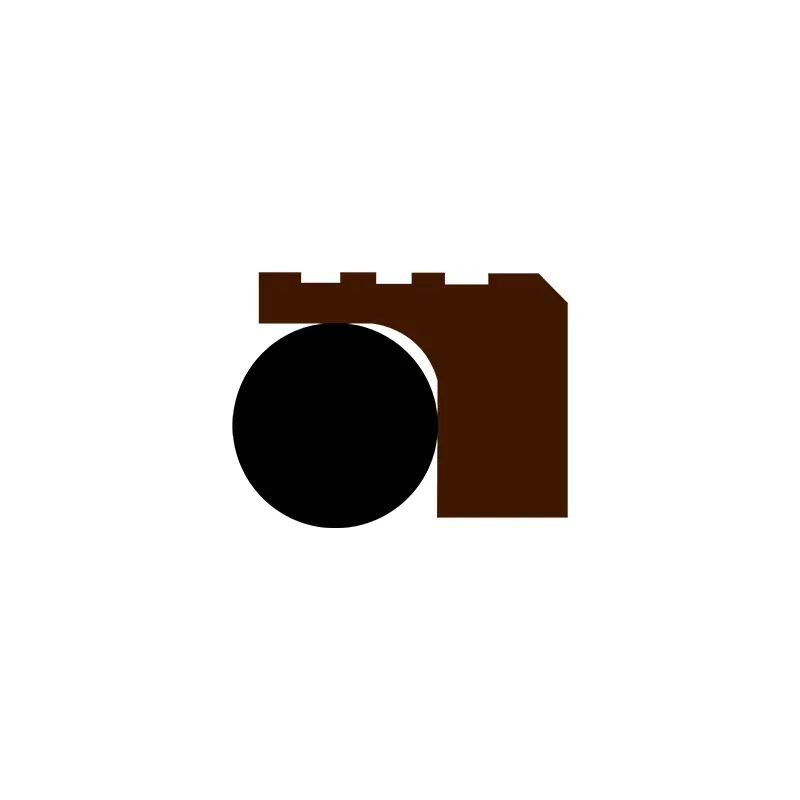

Aceste două produse au aceeași structură, ambele compuse din inele de etanșare din dinți din dinți și inele de dinți cu funcții de înaltă funcție, pentru a obține etanșarea unidirecțională a reciprocării hidraulice și a mișcării rotative. Au o gamă largă de aplicații și pot juca un rol important în echipamente precum pompe cu piston, pompe de noroi, exerciții cu șuruburi, platforme de foraj, echipamente de explorare a uleiului și fabrici de amestecare din beton.
În ceea ce privește performanța, sigiliile noastre de înaltă presiune pentru suspensia de ciment pot arăta multe avantaje. Caracteristicile de viață îndelungate reduc nevoia de înlocuire frecventă a pieselor de etanșare și reduc costurile de întreținere a echipamentelor; Performanța scăzută de frecare asigură o funcționare lină a echipamentelor și reduce pierderea de energie; O etanșare bună previne eficient scurgerea de suspensie de ciment și asigură funcționarea stabilă a echipamentelor; Spațiul structural mic este convenabil pentru instalare și aspect în spații limitate ale diferitelor echipamente; Instalarea ușoară, utilizarea și întreținerea îmbunătățesc în continuare eficiența utilizării echipamentelor.
Pentru medii maligne, cum ar fi suspensia de ciment, produsul poate îmbunătăți efectul de etanșare prin proiectarea specială a buzelor de etanșare și a optimizării grosimii. Atunci când este utilizat pentru etanșarea mediilor de suspensie, pentru a îmbunătăți în continuare performanța de etanșare și durata de viață a componentelor, vă recomandăm lubrifierea grăsimii între două (sau mai multe) sigilii. Aceste două garnituri de înaltă presiune pentru nămolul de ciment oferă o soluție fiabilă și eficientă la problema de etanșare a suspensiei de ciment de înaltă presiune.
Caracteristici și aplicații ale produsului:
Exemplu de comandă:

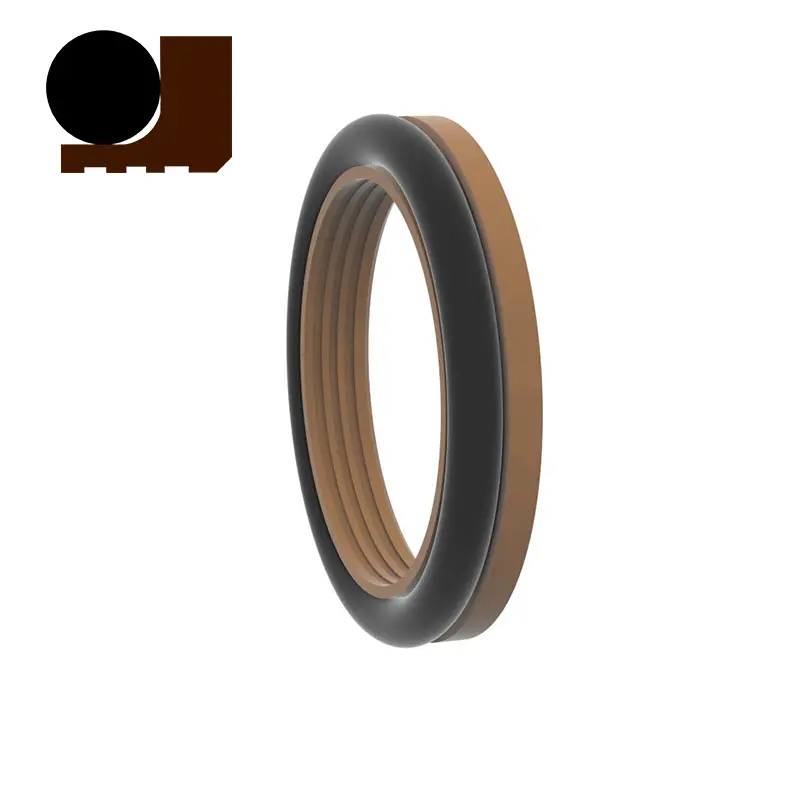

Model de comandă RC2061-80X91.7X7.6-PTFE4-R01 Model Diametru arbore X Diametru canelură x Cod de lățime de lățime

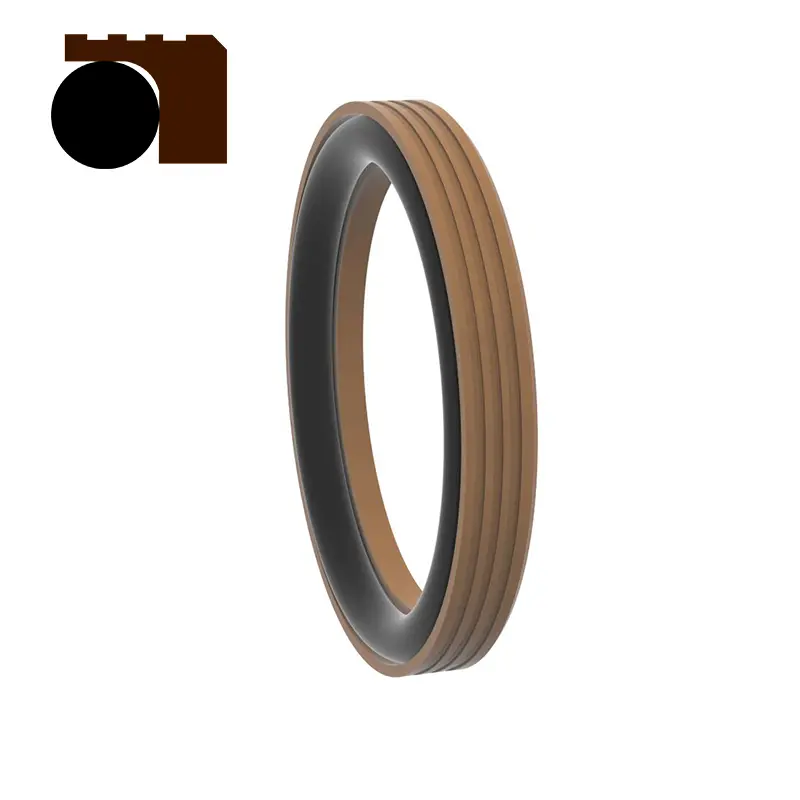

Modelul de comandă RC2062-80x68.3x7.6-PTFE4-R01
Model-cilindru diametru x diametru canelură x canelură cod-material

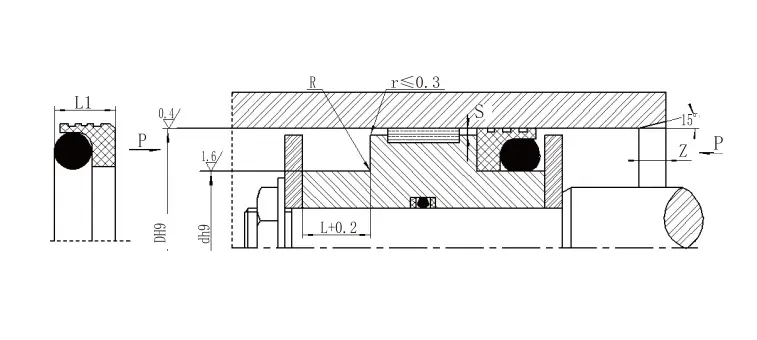

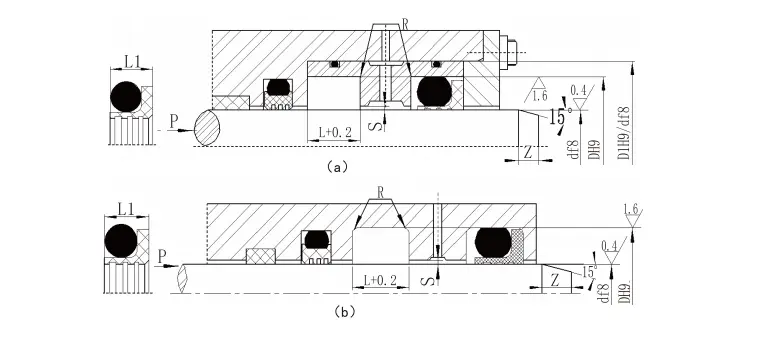

Specificații:
| Diametrul arborelui
Tip standard D f8 RC2061 |
Diametrul arborelui
Sarcină grea D f8 RC2061-Z |
Diametrul canelurii D H9 |
Lățimea canelurii L+0.2 |
Lățimea de etanșare1 | Colțuri rotunde RMAX |
Clearance radial Smax | Chamfer Zmin |
Diametrul sârmei cu inel O. | ||
| <10MPa | <20MPa | <40MPa | ||||||||
| 5 ~ 15,9 | - | D+6.3 | 4.0 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 16 ~ 38.9 | 5 ~ 15,9 | D+8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 16 ~ 38.9 | D+11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670,9 | 39 ~ 107.9 | D+15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 671 ~ 1600 | 108 ~ 670,9 | D+19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
| Notă: 1. Pentru diametrul arborelui ≤30mm, se recomandă o canelură deschisă. | ||||||||||
| 2. Pentru etanșarea rotativă, duritatea suprafeței arborelui rotativ este recomandată să fie HRC ≥58. 3. Pentru o presiune mai mare de 30MPa, H8/F8 este recomandat pentru diferența de extrudare. | ||||||||||
| Gama de deschidere
Standard D H9 RC2062 |
Gama de deschidere
Sarcină grea D H9 RC2062-Z |
Diametrul canelurii D H9 |
Lățimea canelurii L+0.2 |
Lățimea de etanșare1 | Colțuri rotunjite RMAX |
Clearance radial Smax | Chamfer Zmin |
Diametrul sârmei cu inel O. | ||
| <10MPa | <20MPa | <40MPa | ||||||||
| 8 ~ 12,9 | - | D-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24,9 | 10 ~ 12,9 | D-6.3 | 4 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51,9 | 13 ~ 24,9 | D-8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127,9 | 25 ~ 51,9 | D-11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500.9 | 52 ~ 127,9 | D-15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 501 ~ 1500 | 128 ~ 500.9 | D-19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
| Notă: 1. Pentru diametrele cilindrilor ≤ 30 mm, se recomandă caneluri deschise. | ||||||||||
| 2. Pentru presiuni mai mari de 30 MPa, H8/F8 este recomandat pentru eliberarea extrudării. | ||||||||||
| Garnituri de înaltă presiune pentru condițiile de lucru cu suspensie de ciment | ||||||
| Profil | Model | Presiune MPA |
Temperatură (℃) | Viteză (Domnișoară) |
Media | |
| Mișcare reciprocă | Mișcare de rotație | |||||
 |
RC2061 | ≤100 | -35 ~+100 (potrivirea O-Ring NBR) | ≤6 | ≤2 | Apă, noroi, ulei brut, ulei hidraulic, emulsie etc. |
| -20 ~+200 (potrivirea O-Ring FKM) | ||||||
 |
RC2062 | ≤100 | -35 ~+100 (potrivirea O-Ring NBR) | ≤6 | ≤2 | Apă, noroi, ulei brut, ulei hidraulic, emulsie etc. |
| -20 ~+200 (potrivirea O-Ring FKM) | ||||||
