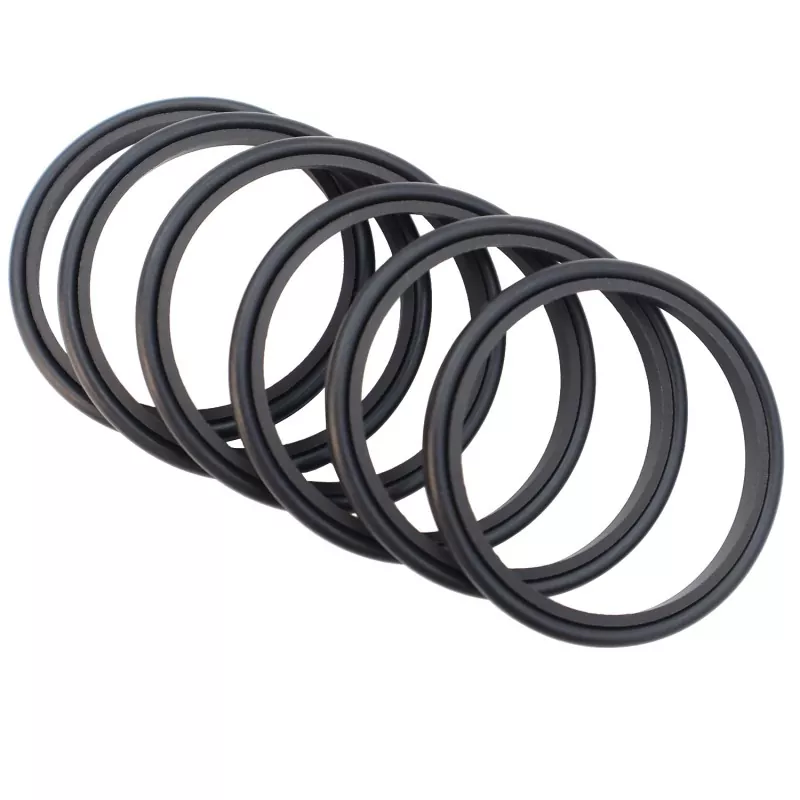

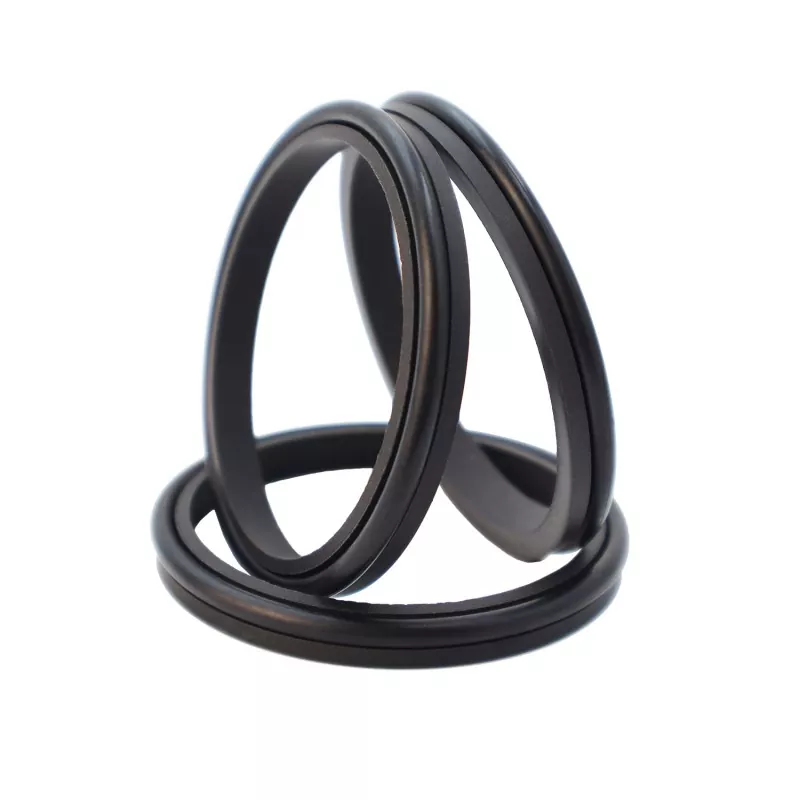

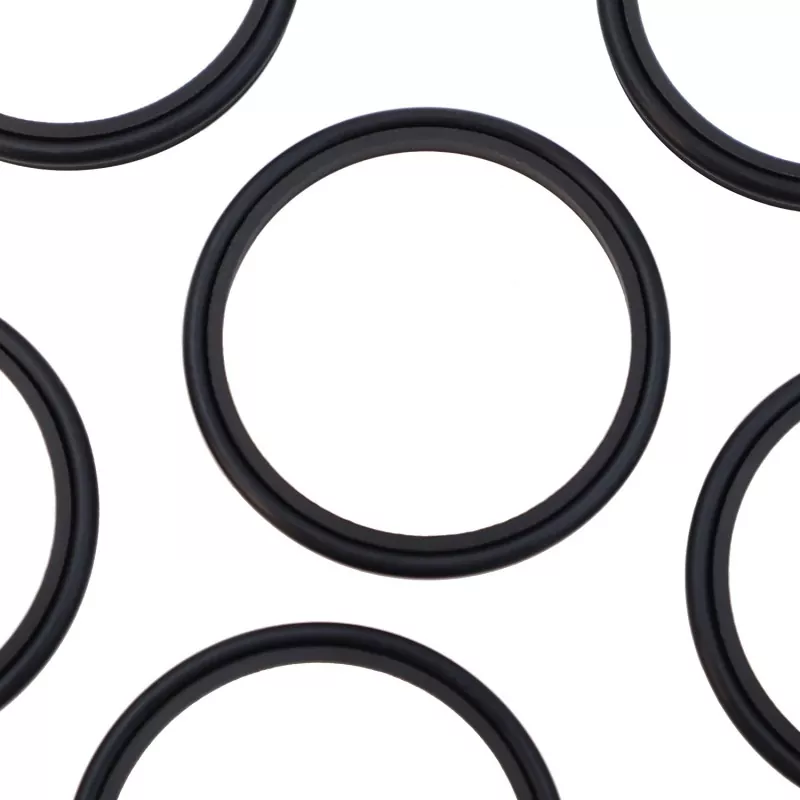

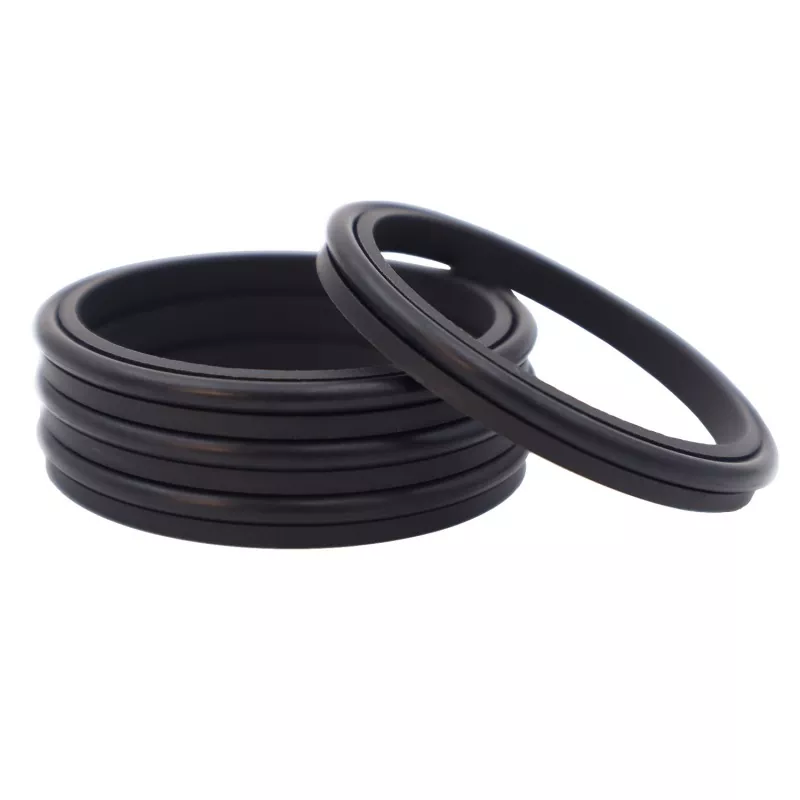

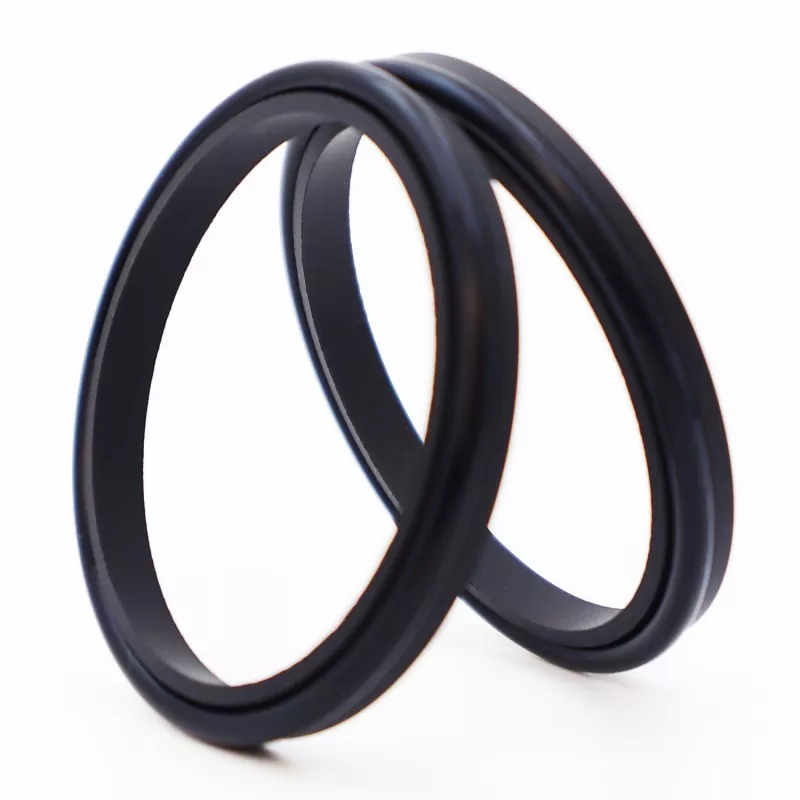

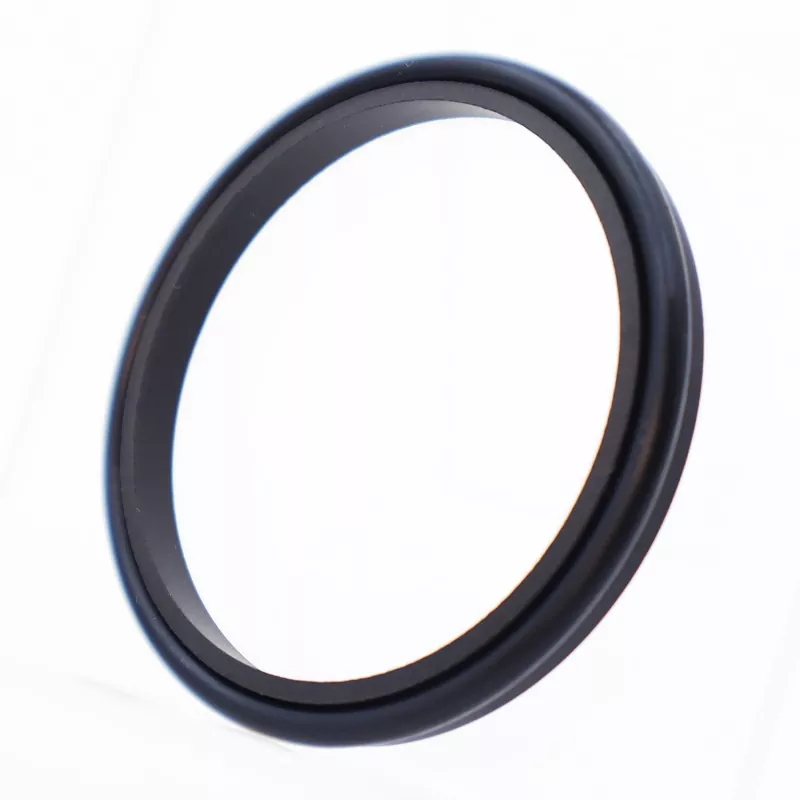

Garnitura de ștergător combinată cu o singură buză este o garnitură de ștergător cu acțiune simplă compusă dintr-un inel ștergător cu o singură buză umplut din PTFE și un inel O de cauciuc; funcționează pentru a îndepărta praful și pentru a preveni contaminarea sistemului. Este potrivit pentru aplicații cu mișcare alternativă, oscilantă sau elicoidă.
|
Presiune (MPa) |
Temperatura (°C) |
Viteza m/s |
Media |
|
- |
-35 până la +100 (cu inel O NBR) |
6 |
Ulei hidraulic, emulsie, apă etc. |
|
-20 până la +200 (cu inel O FKM) |
Model de comandă: RCF03—80-PTFE3—R01
RCF03 – Model | 80 – Diametrul arborelui | PTFE3 – PTFE modificat de uz general | R01 – Cod material pentru componente din cauciuc
Cauciuc nitrilic (NBR) – R01 | Cauciuc fluor (FKM) – R02
Produsele pot fi furnizate în orice dimensiune în intervalul de parametri specificat.
|

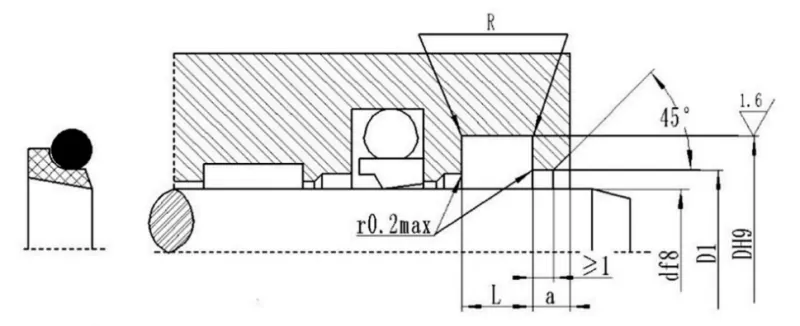

Gama de diametre a arborelui d f8 |
Diametrul canelurii D H9 |
Lățimea canelurii L+0,2 |
Diametrul orificiului liber D1 H11 |
Lățimea deschiderii libere a ≥ |
Raza colțului R≤ |
inel O Diametrul secțiunii transversale do |
|
4~11 |
d+4,8 |
3.7 |
d+1,5 |
2 |
0.4 |
1.80 |
|
12~64 |
d+6,8 |
5.0 |
d+1,5 |
2 |
0.7 |
2.65 |
|
65~250 |
d+8,8 |
6.0 |
d+1,5 |
3 |
1.0 |
3.55 |
|
251~420 |
d+12,2 |
8.4 |
d+2,0 |
4 |
1.5 |
5.30 |
|
421~650 |
d+16,0 |
11.0 |
d+2,0 |
4 |
1.5 |
7.00 |
|
651~1500 |
d+20,0 |
14.0 |
d+2,5 |
5 |
2.0 |
8.60 |
